Topfbänder Eckanschlag

Topfbänder für den Eckanschlag (fachsprachlich auch als aufliegender Anschlag oder vorliegender Anschlag bezeichnet) sind verdeckte Konstruktionsbeschläge, die eingesetzt werden, wenn die Möbeltür im geschlossenen Zustand die stirnseitige Kante der Korpusseitenwand vollständig abdeckt. Bei dieser Anschlagart schließt die Türkante bündig mit der Außenseite des Schrankkorpus ab. Für den professionellen Möbelbau und die fachgerechte Montage ist das Verständnis der exakten Spezifikationen, der Kröpfung und der korrekten Bohrbilder zwingend erforderlich.

Dieser Fachratgeber detailliert die technischen Eigenschaften von Topfscharnieren für den Eckanschlag, grenzt sie von anderen Anschlagarten ab und liefert die notwendigen Parameter für die Konstruktionsplanung und Montage.

Systematik der Anschlagarten: Eckanschlag, Mittelanschlag und Innenanschlag

Die Wahl des korrekten Scharniers hängt ausschließlich von der Position der Tür in Relation zur Korpusseite ab. Ein häufiger Fehler in der Planung ist die Verwechslung der Scharniertypen. Die Unterscheidung erfolgt maßgeblich über die Kröpfung des Scharnierarms.

• Eckanschlag (aufliegend): Die Tür liegt komplett auf der Korpusseite auf. Das Scharnier hat in der Regel einen geraden Arm (0 mm Kröpfung). Der Fugenabstand zur Außenkante wird über die Justierung an der Montageplatte eingestellt.
• Mittelanschlag (halb aufliegend): Wenn zwei Türen an einer einzigen, mittigen Korpuswand (Zwischenseite) angeschlagen werden, müssen sie sich die Stirnkante teilen. Hierfür kommen Topfbänder Mittelanschlag zum Einsatz. Der Scharnierarm ist leicht gekröpft (meist 9,5 mm), sodass jede Tür nur die halbe Korpusstärke abdeckt.
• Innenanschlag (innenliegend): Die Tür schlägt nicht auf die Korpusseite auf, sondern liegt zwischen den Korpusseiten (bündig mit der Vorderkante). Hierfür werden stark gekröpfte Scharniere (typischerweise 18 mm Kröpfung) benötigt. Weitere Details finden sich in den Kategorien Topfbänder Innenanschlag sowie Topfbänder Innenliegende Türen.

Die Fragestellung „Eckanschlag oder Mittelanschlag?“ beantwortet sich somit direkt aus der Korpuskonstruktion: Handelt es sich um eine Außenwand des Schranks, ist der Eckanschlag die korrekte Wahl. Handelt es sich um eine Zwischenwand, an der beidseitig Türen montiert werden, wird der Mittelanschlag benötigt.

Technische Spezifikationen und Maße

Ein Standard-Topfband Eckanschlag besteht aus zwei Hauptkomponenten: dem eigentlichen Scharnier (mit Topf und Gelenkarm) und der Kreuzmontageplatte, die an der Korpusinnenseite verschraubt wird.

Ein Topfband fungiert in der Konstruktion wie das Schultergelenk eines Schranks: Es muss die gesamte statische Hebelkraft der Tür abfangen, während es gleichzeitig eine fließende Rotation um eine exakt definierte, unsichtbare Achse ermöglicht.

Der Scharniertopf

Der Standarddurchmesser für die Topfbohrung in der Möbeltür beträgt 35 mm. Diese Fräsung wird mit einem Forstnerbohrer vorgenommen. Die erforderliche Bohrtiefe liegt je nach Modell zwischen 11,5 mm und 13 mm. Die verbleibende Materialstärke der Tür (zwischen Topfboden und Türfront) muss ausreichend dimensioniert sein, um ein Durchbrechen der Beschichtung zu verhindern. Für Standard-Spanplatten oder MDF ab 16 mm Stärke sind Topfbänder 35 mm die Normalkonfiguration.

Bohrbild und System 32

Die Befestigung der Montageplatte im Korpus erfolgt im professionellen Möbelbau nach dem System 32.

• Der Abstand der Bohrungen von der vorderen Korpus-Kante beträgt standardmäßig 37 mm.
• Der Abstand der beiden Befestigungsschrauben der Montageplatte zueinander beträgt 32 mm.
• Die Befestigung erfolgt häufig über vormontierte Euro-Schrauben (Ø 5 mm) oder klassische Spanplattenschrauben (Ø 3,5 mm bis 4 mm).

Öffnungswinkel

Der Öffnungswinkel definiert, wie weit die Tür aufgeschwenkt werden kann. Für Standard-Schranktüren (z. B. in Küchenoberschränken oder Kleiderschränken) kommen meist Topfbänder / Schrankscharniere 110 Grad zum Einsatz. Dieser Winkel bietet ausreichend Zugriff auf das Schrankinnere, ohne dass die Tür an benachbarte Möbelstücke stößt. Für spezielle Anforderungen (z. B. Innenschubladen) sind Weitwinkelscharniere mit 155° oder 165° erforderlich.

Speziallösungen für Eckschränke: Winkel-Topfbänder

Neben dem klassischen 90°-Korpus erfordern Eckschränke (z. B. in L-Küchen) spezielle Scharniergeometrien, um Kollisionen der Fronten zu vermeiden und den Zugriff zu gewährleisten. Diese Beschläge kompensieren den abweichenden Korpuswinkel.

Negative und positive Winkel:

• 30° und 45° Winkel: Diese Scharniere werden genutzt, wenn die Front nicht im 90°-Winkel zur Seitenwand steht, sondern abgeschrägt ist. Für diese Konstruktionen eignen sich das +45º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben für Eckschränke oder das entsprechende +30º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben für Eckschränke.
• Weitere Varianten finden Sie in den spezifischen Kategorien für Topfbänder / Schrankscharniere 30 Grad sowie Topfbänder / Schrankscharniere 45 Grad.

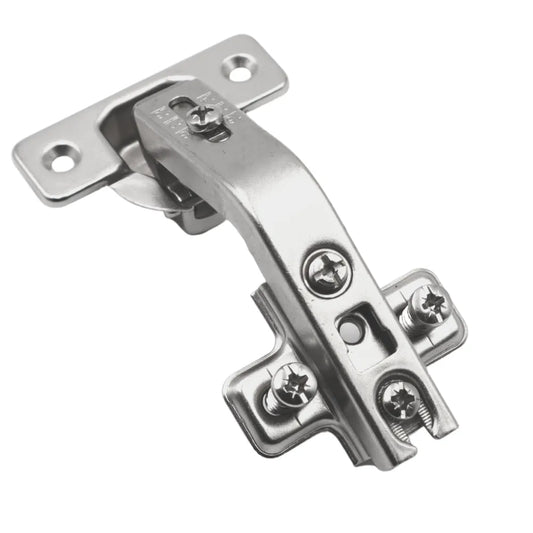

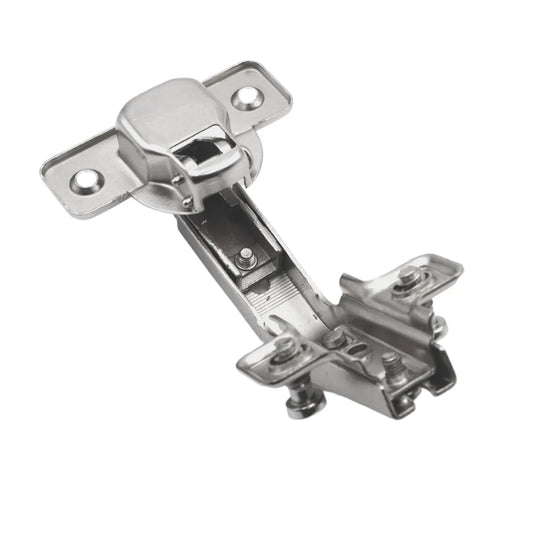

• 135° Winkel für Falttüren: Bei klassischen Eckschränken mit zweigeteilter Falttür (Pie-Cut) verbindet ein spezielles Scharnier die beiden Türhälften miteinander. Hierfür ist das 135º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben für Ecktüren konzipiert. Weitere Modelle sind unter Topfbänder / Schrankscharniere 135 Grad gelistet.

Schließmechanik: Soft-Close vs. Standard

Die Kinematik des Schließvorgangs ist ein entscheidendes Qualitätsmerkmal im modernen Möbelbau.

Topfbänder mit Dämpfung (Soft-Close)

Bei diesen Modellen ist ein hydraulischer Dämpfer (Zylinder) direkt in den Scharnierarm oder den Topf integriert. Dieser Mechanismus greift auf den letzten 20° bis 30° des Schließwegs ein und bremst die Tür sanft ab. Dies verhindert das harte Aufschlagen der Front auf den Korpus und schont das Material. Für Ecklösungen mit integrierter Dämpfung stehen Bauteile wie das +45º Scharnier Soft-Close Topfband, H2 Montageplatte mit EURO Schrauben für Eckschränke oder das +30º Soft-Close Scharnier Topfband, H2 Montageplatte für Eckschränke zur Verfügung. Eine Gesamtübersicht bietet die Kategorie Topfbänder / Schrankscharniere mit dämpfung (Soft Close).

Standard-Topfbänder (ungedämpft)

Ungedämpfte Scharniere verfügen über eine integrierte Zuhaltefeder, die die Tür auf den letzten Zentimetern aktiv zuzieht, sie jedoch nicht abbremst. Sie werden häufig in Kombination mit separaten Aufsteckdämpfern oder in funktionalen Bereichen (Werkstatt, Lager) eingesetzt, wo die Dämpfung sekundär ist.

Hinweis: Soft-Close darf nicht mit Push-to-Open (Tip-On) verwechselt werden. Push-to-Open-Systeme erfordern grifflose Fronten und Scharniere ohne Zuhaltefeder (Freilaufscharniere), da die Dämpfung dem Aufspring-Mechanismus entgegenwirken würde.

Fachgerechte Montage und 3D-Justierung

Die Montage von Topfscharnieren erfordert Präzision. Eine Bohrschablone für Topfbänder ist für die manuelle Fertigung unerlässlich, um das exakte Topfmaß (Abstand der 35 mm Bohrung zur Türkante, oft als "Maß K" bezeichnet, typischerweise 3 mm bis 6 mm) einzuhalten.

Die Montageplatten (H0 vs. H2)

Die Distanz der Montageplatte bestimmt maßgeblich das Fugenbild.

• H0 (Höhe 0 mm): Standardplatte für aufliegende Türen (Eckanschlag) bei normalen Korpusstärken (16 mm bis 19 mm).
• H2 (Höhe 2 mm): Wird verwendet, wenn der Fugenabstand vergrößert werden muss oder bei spezifischen Winkelkonstruktionen, um Kollisionen der Türkanten zu vermeiden.

3D-Verstellung

Hochwertige Topfbänder / Schrankscharniere für den Eckanschlag verfügen über eine dreidimensionale Verstellmöglichkeit direkt am Scharnierarm, ohne die Befestigungsschrauben lösen zu müssen:

1. Seitenverstellung (Fugenbild): Eine Stellschraube im vorderen Teil des Scharnierarms bewegt die Tür horizontal. Damit wird die vertikale Fuge zwischen Tür und Korpus parallel justiert (typischer Verstellweg: +/- 2 mm).
2. Tiefenverstellung: Eine Exzenterschraube (oder Langlochschraube) im hinteren Bereich bewegt die Tür näher an den Korpus heran oder von ihm weg. Dies reguliert den Anpressdruck und den Spalt zwischen Tür und Korpusstirnkante.
3. Höhenverstellung: Erfolgt über die Exzenterschraube direkt an der Kreuzmontageplatte (typischer Verstellweg: +/- 2 mm).

Tragkraft und Anzahl der Scharniere

Die Anzahl der benötigten Scharniere pro Tür richtet sich nach dem Türgewicht und der Türhöhe. Eine unzureichende Anzahl führt zum Absenken der Tür und vorzeitigem Verschleiß der Beschläge.

• Bis 900 mm Höhe / max. 4 kg bis 6 kg: 2 Scharniere
• Bis 1600 mm Höhe / max. 12 kg bis 15 kg: 3 Scharniere
• Bis 2000 mm Höhe / max. 17 kg bis 22 kg: 4 Scharniere
• Bis 2400 mm Höhe / max. 25 kg: 5 Scharniere

Der Abstand zwischen den Scharnieren sollte so groß wie konstruktiv möglich gewählt werden, um die Hebelkräfte optimal auf die Korpusseite abzuleiten.

---

Häufig gestellte Fragen (FAQ) zu Topfbändern Eckanschlag

Was ist der Unterschied zwischen Eckanschlag und Mittelanschlag?

Beim Eckanschlag (aufliegend) liegt die Tür komplett auf der seitlichen Korpuswand auf. Das Scharnier hat eine Kröpfung von 0 mm. Beim Mittelanschlag teilen sich zwei Türen eine mittlere Korpuswand. Die Scharniere sind hierfür gekröpft (meist 9,5 mm), sodass jede Tür nur die halbe Wandstärke abdeckt.

Welchen Forstnerbohrer brauche ich für Standard-Topfbänder?

In der Regel wird ein Forstnerbohrer mit einem Durchmesser von 35 mm benötigt. Für leichtere oder sehr schmale Türen gibt es vereinzelt Mini-Topfbänder, die eine 26 mm Bohrung erfordern. Die Bohrtiefe liegt meist bei 11,5 mm bis 13 mm.

Wie stelle ich ein Scharnier mit Eckanschlag richtig ein?

Die Justierung erfolgt über die drei Schrauben am Scharnierarm und der Montageplatte. Die vordere Schraube am Arm reguliert die Seitenverstellung (Fuge), die hintere Schraube die Tiefenverstellung (Abstand zum Korpus) und die Schraube auf der Montageplatte die Höhe der Tür. Drehen Sie die Schrauben in kleinen Schritten und prüfen Sie das Schließbild nach jeder Anpassung.

Kann ich ein ungedämpftes Topfband mit einem Soft-Close-Scharnier kombinieren?

Technisch ist es möglich, bei einer Tür mit zwei Scharnieren ein gedämpftes und ein ungedämpftes Scharnier der gleichen Baureihe zu mischen, um Kosten zu sparen oder die Dämpfungskraft bei sehr leichten Türen zu reduzieren. Beide Scharniere müssen jedoch zwingend dieselbe Kinematik, denselben Öffnungswinkel und dieselbe Kröpfung (Eckanschlag) aufweisen.

Welche Montageplatte (H0 oder H2) benötige ich für den Eckanschlag?

Für den standardmäßigen Eckanschlag bei Korpusstärken von 16 mm bis 19 mm wird in der Regel die Montageplatte H0 verwendet. Die H2-Platte (2 mm erhöht) kommt meist bei speziellen Winkeln, dickeren Korpusseiten oder zur Erzeugung größerer Fugen zum Einsatz.
