Topfbänder / Schrankscharniere 165 Grad

Topfbänder / Schrankscharniere 165 Grad sind Weitwinkelscharniere für den Möbelbau, die eine Türöffnung von bis zu 165° ermöglichen und primär in Eckschränken oder bei Korpuskonstruktionen mit innenliegenden Auszügen zum Einsatz kommen, um einen kollisionsfreien Zugriff auf den gesamten Schrankinnenraum zu gewährleisten.

Technische Spezifikationen und Kinematik der 165 Grad Scharniere

Ein 165 Grad Scharnier unterscheidet sich grundlegend von Standard-Scharnieren durch seine komplexe Mehrgelenk-Kinematik. Während ein herkömmliches Scharnier die Tür lediglich um einen Drehpunkt schwenkt, nutzt das Weitwinkelscharnier mehrere Gelenkpunkte. Wie der Arm eines industriellen Roboters faltet sich die Mechanik des Scharniers beim Schließen kompakt zusammen, während sie im geöffneten Zustand die Tür weit aus der Zugriffsachse schwenkt. Diese Konstruktion ermöglicht den sogenannten Null-Einsprung.

Der Null-Einsprung ist ein kritischer Faktor bei der Planung von Vorratsschränken oder Apothekerschränken. Er bedeutet, dass die geöffnete Schranktür bei einem Winkel von etwa 90° bis 165° nicht in die lichte Weite des Korpusses hineinragt. Nur so lassen sich innenliegende Schubladen oder Auszüge fehlerfrei herausziehen, ohne an der Türkante zu schleifen.

Die Topfbänder Maße sind bei Weitwinkelscharnieren in der Regel genormt. Der Topfdurchmesser beträgt standardmäßig 35 mm, was die Kompatibilität mit den meisten industriellen Bohrungen sicherstellt. Entsprechende Topfbänder 35 mm erfordern eine Topfbohrtiefe von typischerweise 11,5 mm bis 12,5 mm. Die empfohlene Türstärke für diese Beschläge liegt zwischen 16 mm und 24 mm.

Anschlagarten bei Weitwinkelscharnieren

Die Wahl der richtigen Anschlagart ist entscheidend für das Fugenbild und die Funktion der Tür. Bei einem Topfscharnier 165 Grad wird zwischen drei Hauptkategorien unterschieden:

Eckanschlag (Aufschlagend)

Bei dieser Variante liegt die Tür im geschlossenen Zustand fast vollständig auf der Korpusseite auf. Es bleibt lediglich ein minimaler Fugenabstand, um das reibungslose Öffnen zu garantieren. Topfbänder Eckanschlag sind die am häufigsten verwendete Form für einzeln stehende Schränke oder die äußeren Abschlüsse einer Schrankwand. Suchbegriffe wie Topfbänder aufschlagend beziehen sich auf exakt diese Montageart.

Mittelanschlag (Zwillingsanschlag)

Wenn zwei Türen an einer einzigen Korpusmittelseite befestigt werden (beispielsweise bei durchgehenden Schrankwänden), wird der Mittelanschlag gewählt. Die Kröpfung des Scharnierarms ist hier stärker ausgeprägt. Die Tür schlägt nur zur Hälfte auf der Korpusseite auf, sodass Platz für die benachbarte Tür bleibt. Für diese Konstruktion sind Topfbänder Mittelanschlag zwingend erforderlich.

Innenanschlag (Innenliegend)

Bei innenliegenden Fronten schließt die Tür bündig mit den Außenkanten des Korpusses ab. Die Tür liegt also im Korpusinneren. Der Scharnierarm ist bei dieser Variante stark gekröpft. Topfbänder Innenanschlag beziehungsweise Topfbänder Innenliegende Türen werden häufig im Design-Möbelbau eingesetzt, wo die Korpusseiten sichtbar bleiben sollen. Eine Schranktür innenliegend erfordert präzise Planung bei den Spaltmaßen, da die Tür allseitig Luft zum Korpus benötigt.

Dämpfungssysteme: Soft-Close Technologie

Ein modernes 165 Grad Scharnier mit Dämpfung verfügt über einen im Scharnierarm oder im Scharniertopf integrierten Hydraulikzylinder. Dieser Zylinder bremst die Schließbewegung der Tür auf den letzten 10° bis 15° ab und zieht sie sanft und geräuschlos an den Korpus.

Möbelscharniere mit Dämpfung sind besonders bei schweren oder großen Fronten (wie bei durchgehenden Kleiderschranktüren) relevant, um Materialverschleiß durch Aufschlagen zu verhindern. Die Dämpfkraft ist bei vielen Modellen über einen kleinen Schalter am Scharniertopf deaktivierbar, falls bei leichten Türen zwei Dämpfer zu viel Widerstand leisten. Alternativ zu integrierten Systemen können auch ungedämpfte Scharniere verbaut und mit separaten Aufsteckdämpfern nachgerüstet werden. Wenn explizit ein Küchenschrank Scharnier mit Dämpfer oder Topfbänder Softclose gesucht wird, ist auf die Bezeichnung „Soft-Close“ im Produkttitel zu achten. Für eine breite Übersicht dieser Technologie empfiehlt sich die Kategorie Topfbänder / Schrankscharniere mit Dämpfung (Soft Close).

Montage und Justierung

Die Montage von Weitwinkelscharnieren erfordert Präzision. Für den exakten Sitz der 35 mm Bohrung wird der Einsatz einer Bohrschablone für Topfbänder dringend angeraten. Der Abstand der Bohrung zur Türkante (das sogenannte Topfbohrmaß) liegt meist zwischen 3 mm und 6 mm und beeinflusst direkt die Fugenbreite.

Die Montageplatte

Das Gegenstück zum Scharnier ist die Montageplatte (oft auch Kreuzmontageplatte genannt), die an der Korpusinnenwand befestigt wird. Sie definiert die Distanz (D) des Scharniers zum Korpus. Gängige Distanzen sind H0 (0 mm) und H2 (2 mm). Die Wahl der Distanz hängt von der gewünschten Fuge und der Türstärke ab. Die Befestigung erfolgt entweder über klassische Spanplattenschrauben oder über vormontierte Euro-Schrauben (Ø 5 mm), die in eine System-32-Lochreihe geschraubt werden. Sollte ein altes Scharnier aus dem Korpus gerissen sein, wird oft eine Schrankscharniere Reparaturplatte aus Metall eingesetzt, um die ausgerissenen Bohrlöcher zu überbrücken und dem neuen Scharnier wieder festen Halt zu geben.

3D-Verstellung

Eine exakte Ausrichtung der Tür erfolgt über die Einstellschrauben am Scharnierarm. Eine Einstellschraube für Schrankscharniere ermöglicht die Justierung in drei Dimensionen (3D-Verstellung):

• Tiefenverstellung: Stellt den Abstand der Tür zum Korpus ein (meist + 3 mm / - 2 mm). Verhindert, dass die Tür an der Korpusseite schleift.
• Seitenverstellung (Auflagenverstellung): Verändert die Fugenbreite zwischen den Türen oder zum Korpusrand (meist + 2 mm / - 2 mm).
• Höhenverstellung: Wird über die Langlöcher der Montageplatte oder einen Exzenter an der Platte vorgenommen, um die Tür vertikal auszurichten (meist + 2 mm / - 2 mm).

Ausgewählte 165 Grad Scharniere im Detail

Für unterschiedliche technische Anforderungen stehen spezifische Ausführungen zur Verfügung. Die folgenden Modelle decken die häufigsten Montageszenarien ab:

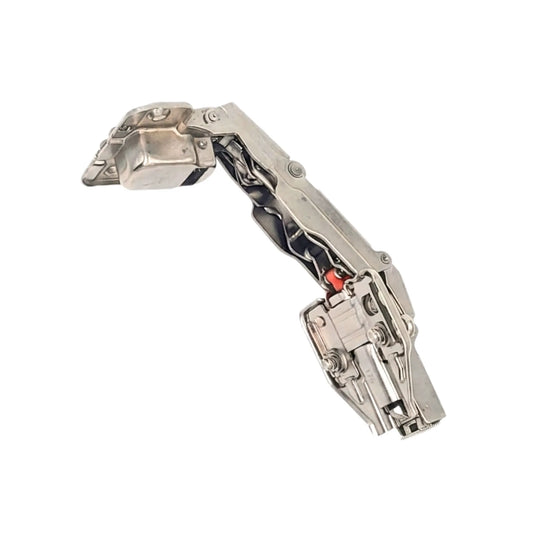

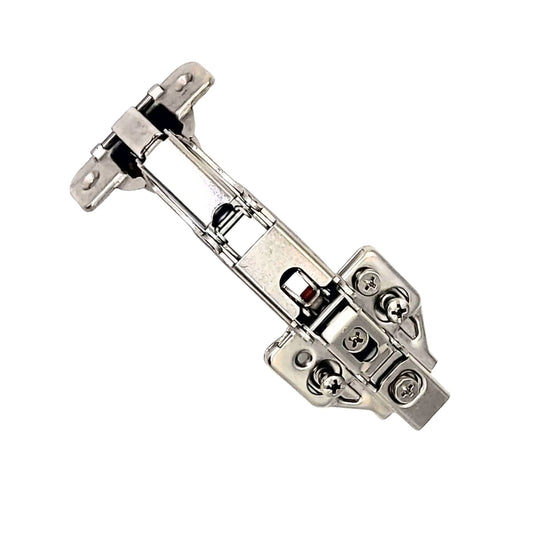

• 165° 3D Soft-Close Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag: Dieses Modell verfügt über eine integrierte Dämpfung. Die beiliegende H2 Montageplatte (Distanz 2 mm) ist ideal für Standard-Korpusstärken von 16 mm. Die vormontierten Euro-Schrauben beschleunigen die Montage in vorstehenden 5 mm Lochreihen erheblich.
• 165° Soft-Close Scharnier Topfband, H0 Montageplatte, mit EURO Schrauben, Eckanschlag: Ebenfalls ein gedämpftes System, jedoch mit einer H0 Montageplatte (Distanz 0 mm). Diese Konfiguration wird gewählt, wenn eine maximale Auflage der Tür auf der Korpusseite erreicht werden soll, typischerweise bei 18 mm oder 19 mm starken Korpusseiten.

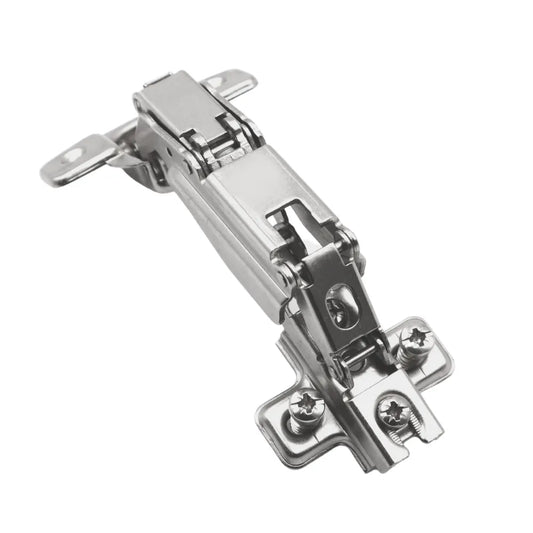

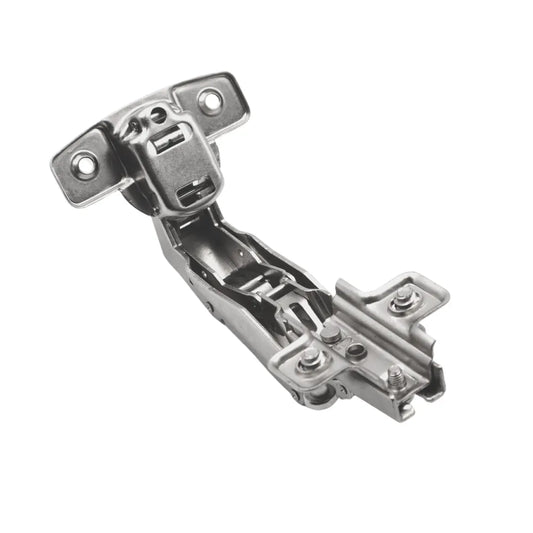

• 165º Scharnier Topfband, H2 Montageplatte mit EURO Schrauben, Eckanschlag: Die ungedämpfte Variante. Sie eignet sich für Türen, die mit einem Push-to-Open System (Tip-On) ausgestattet werden sollen, da eine Dämpfung dem Ausstoßmechanismus entgegenwirken würde.

Systemkompatibilität und Ersatzteilbeschaffung

Oft stehen Monteure vor der Aufgabe, defekte Scharniere bekannter Küchenhersteller zu ersetzen. Suchanfragen wie Nolte Scharnier 165 Grad oder Topfbänder Hettich zeigen den Bedarf nach passendem Ersatz. Die hier geführten Weitwinkelscharniere nutzen das industrieweit etablierte Bohrbild (Topfbohrung 35 mm, Schraubabstand am Topf meist 45 mm oder 52 mm). Sie können in der Regel problemlos als Ersatz für defekte Markenbeschläge genutzt werden, sofern die Anschlagart (Eck-, Mittel- oder Innenanschlag) und die Distanz der Montageplatte übereinstimmen. Es wird empfohlen, stets Scharnier und Montageplatte zusammen auszutauschen, um eine fehlerfreie Rastung (Clip-Mechanismus) zu garantieren.

Weitwinkelscharniere im Kontext anderer Öffnungswinkel

Der Öffnungswinkel von 165° ist hochspezifisch. Je nach Möbelkonstruktion sind andere Winkel erforderlich. Die Schrankscharniere Arten unterscheiden sich primär in diesem Öffnungswinkel:

• Für Standard-Schranktüren ohne innenliegende Auszüge reicht meist ein Topfscharnier 110 Grad.
• Bei Eckschränken mit Falttüren (Pie-Cut) arbeitet das 165° Scharnier an der Korpusseite im Verbund mit einem Scharnier 135 Grad, welches die beiden Türflügel miteinander verbindet.
• Für sehr dicke Türen oder spezielle Profilierungen bietet sich ein Topfbänder / Schrankscharniere 155 Grad an.
• Winkelkorpusse (z. B. abgeschrägte Küchenendschränke) erfordern oft ein Scharnier 45 Grad oder Topfbänder / Schrankscharniere 30 Grad.
• Für Blindmauer-Eckschränke (Stollenkonstruktionen) kommen 90 Grad Scharniere zum Einsatz.

Eine vollständige Übersicht aller Varianten bietet die Hauptkategorie Topfbänder / Schrankscharniere.

FAQ – Häufige technische Fragen zu 165 Grad Topfbändern

Was ist der Unterschied zwischen 165 Grad und 180 Grad Scharnieren?

Ein Scharnier 165 Grad ist das typische Weitwinkelscharnier für den Möbelbau mit 35 mm Topfbohrung. Es ermöglicht den Null-Einsprung für Innenschubladen. Suchanfragen nach 180 Grad Scharniere (oder Topfbänder 180 Grad) beziehen sich meist auf Spezialbeschläge, die die Tür komplett flach an die benachbarte Wand oder Möbelfront klappen lassen. Diese erfordern oft andere Fräsungen und haben keinen klassischen 35 mm Topf. Im Standard-Möbelbau ist 165° das Maximum für Topfbänder.

Kann ich ein 165 Grad Scharnier mit Push-to-Open verwenden?

Ja, jedoch muss zwingend ein ungedämpftes Scharnier (ohne Soft-Close) gewählt werden. Eine integrierte Dämpfung würde den Druck des Ausstoßers blockieren. Zudem sollten Scharniere ohne Zuhaltung (ohne Schließfeder) verwendet werden, damit die Tür nach dem Auslösen leicht aufspringt.

Wie stelle ich ein 165 Grad Scharnier richtig ein?

Das Schrankscharnieren Einstellen erfolgt über die drei Schrauben am Scharnierarm. Zuerst wird die Höhenverstellung an der Montageplatte vorgenommen, um das horizontale Fugenbild zu korrigieren. Danach wird über die vordere Schraube am Scharnierarm die Seitenauflage (Spaltmaß zwischen den Türen) justiert. Die hintere Schraube dient der Tiefenverstellung, um den Abstand der Tür zum Korpus einzustellen und ein Schleifen zu verhindern.

Warum schließt meine Tür mit 165 Grad Scharnier nicht vollständig?

Dies liegt meist an einer fehlerhaften Tiefenverstellung oder einer falschen Distanz der Montageplatte. Wenn die Tür zu nah an den Korpus gezogen wird, blockiert die Scharnierkinematik, bevor die Tür den 0°-Punkt erreicht. Lösen Sie die hintere Einstellschraube und bewegen Sie die Tür 1 mm bis 2 mm vom Korpus weg.

Sind 165 Grad Scharniere als Kühlschrankscharniere geeignet?

Nein. Kühlschrankscharniere für Einbaugeräte sind spezielle Flachscharniere oder Schleppscharniere, die das Gewicht der Gerätetür und der Möbelfront gleichzeitig tragen müssen und eine völlig andere Kinematik aufweisen. Ein 165 Grad Topfband ist ausschließlich für Holz- oder MDF-Fronten an Möbelkorpussen konzipiert.
