Möbelbeleuchtung

Möbelbeleuchtung umfasst alle elektrotechnischen Komponenten und Leuchtmittel, die speziell für die Integration in Möbelkorpusse, Schränke, Regalsysteme und Bettanlagen konzipiert sind. Im modernen Möbelbau basiert diese Beleuchtungstechnik nahezu ausschließlich auf LED-Technologie (Lichtemittierende Dioden), die mit Schutzkleinspannung (SELV) – in der Regel `12 V` oder `24 V` Gleichstrom (DC) – betrieben wird. Für Schreiner, Innenausbauer und Monteure erfordert die fachgerechte Installation von LED-Möbelbeleuchtung ein präzises Verständnis von Netzteilen, Spannungsverteilern, Leuchtmitteltypen, Schutzarten und thermischem Management.

Systemarchitektur der LED-Möbelbeleuchtung

Eine funktionierende möbelintegrierte Beleuchtungsanlage besteht nicht nur aus der reinen Lichtquelle, sondern ist ein System aus aufeinander abgestimmten Komponenten. Die Zuverlässigkeit der gesamten Installation hängt von der korrekten Dimensionierung und Kompatibilität dieser Bauteile ab.

Netzteile und Treiber (LED Driver)

Das Herzstück jeder Niedervolt-Beleuchtungsanlage ist das Netzteil. Es wandelt die anliegende Netzspannung von `230 V` Wechselstrom (AC) in die für die LEDs benötigte konstante Gleichspannung (meist `12 V` DC) um. Ein LED Lighting Power Supply (no wiring) muss exakt auf die Gesamtleistungsaufnahme der angeschlossenen Leuchtmittel abgestimmt sein.

In der Praxis wird häufig ein spezifischer furnika led driver eingesetzt, der speziell für die flache Bauweise in Möbeln konzipiert ist. Bei der Auswahl des Treibers gilt eine strikte technische Regel: Das Netzteil darf niemals dauerhaft unter Volllast betrieben werden. Ein LED-Band ohne ausreichend dimensioniertes Netzteil verhält sich wie ein Sportwagen mit Moped-Motor – die Leistung bricht unter Last sofort ein, und die Bauteile überhitzen. Es ist zwingend ein Leistungs-Puffer von `15 %` bis `20 %` einzuplanen. Wenn eine furnika led leiste beispielsweise eine Nennleistung von `20 W` aufweist, muss das gewählte furnika led netzteil mindestens `24 W` bis `25 W` liefern können, um eine vorzeitige Alterung der Kondensatoren im Treiber zu verhindern.

Spannungsverteilung und Verkabelung

Nach dem Netzteil muss der Strom zu den einzelnen Lichtquellen geführt werden. Hierbei kommen Verteilersysteme zum Einsatz, die eine parallele Schaltung mehrerer Leuchten ermöglichen. Ein Spannungsverteiler mit Verkabelung bietet standardisierte Steckverbindungen (häufig Mini-AMP-Stecker), die eine werkzeuglose und verpolungssichere Montage im Möbelkorpus erlauben.

Bei der Verkabelung im Möbelbau sind die Kabelquerschnitte entscheidend. Da bei `12 V` im Vergleich zu `230 V` deutlich höhere Ströme (Ampere) fließen, kommt es bei zu dünnen oder zu langen Leitungen zu einem Spannungsabfall. Dies äußert sich in einer abnehmenden Leuchtkraft am Ende eines langen LED-Bandes. Für typische Zuleitungen im Schrankbereich bis `2000 mm` Länge ist ein Querschnitt von `0,34 mm²` bis `0,75 mm²` in der Regel ausreichend.

Leuchtmittel und Bauformen im Möbelbau

Die Wahl des Leuchtmittels richtet sich nach der Einbausituation, dem verfügbaren Platz und der gewünschten Lichtverteilung (Punktlicht vs. lineares Licht).

Selbstklebende LED-Bänder (Stripes)

Für die indirekte Beleuchtung von Vitrinen, Sockeln oder als Arbeitslicht unter Hängeschränken sind flexible Platinen (LED-Strips) der Standard. Diese werden in Rollen von typischerweise `5 m` Länge geliefert und können an markierten Stellen (meist alle `25 mm` bis `100 mm`) mit einer Schere gekürzt werden. Die technischen Spezifikationen dieser Bänder definieren sich über den verwendeten SMD-Chip (Surface-Mounted Device) und die Bestückungsdichte.

Ein Selbstklebendes LED Band, 5M, IP20, LED300, SMD3528 verwendet Chips der Größe `3,5 mm` x `2,8 mm`. Mit 300 LEDs auf `5 m` (also 60 LEDs pro Meter) erzeugt dieses Band ein gleichmäßiges Orientierungslicht. Für Anwendungen, die eine höhere Leuchtkraft erfordern, wird auf SMD 5050 Chips (`5,0 mm` x `5,0 mm`) zurückgegriffen. Diese Chips enthalten drei Leuchtdioden pro Gehäuse und sind deutlich heller. Ein Selbstklebendes LED Band, 5M, IP54, LED150, SMD5050 bietet trotz geringerer Bestückungsdichte (30 LEDs pro Meter) einen starken Lichtstrom, der sich gut für die direkte Ausleuchtung von Arbeitsflächen eignet.

Schutzarten: IP20 vs. IP54

Bei der Installation von Möbelbeleuchtung led in Feuchträumen (Badmöbel) oder Küchen (Bereich über dem Kochfeld/Spüle) ist die IP-Schutzart (Ingress Protection) zu beachten.

• IP20: Kein Schutz gegen Wasser. Geeignet für Wohn- und Schlafzimmermöbel. Die Platinen liegen offen.
• IP54: Schutz gegen Spritzwasser aus allen Richtungen. Die LEDs sind mit einer Silikon- oder Epoxidharzschicht überzogen. Ein Selbstklebendes LED Band, 5M, IP54, LED300, SMD3528 ist mechanisch robuster und abwischbar, was es ideal für den Kücheneinsatz macht.

Aufbauleuchten und Einbaustrahler

Neben linearen Bändern kommen punktuelle Lichtquellen zum Einsatz. Einbaustrahler erfordern eine präzise Topfbohrung im Möbelboden (z. B. `55 mm` oder `60 mm` Durchmesser). Wer den Möbelkorpus nicht durchbohren möchte, greift auf Aufbauleuchten zurück. Eine Surface Mounted LED Light Fixture + 1.6W 12V LED Light Source wird lediglich mit kleinen Holzschrauben (z. B. `3 x 15 mm`) aufgeschraubt. Das Kabel wird rückseitig hinter der Schrankrückwand abgeführt.

Auch die Nachrüstung älterer Möbelsysteme ist ein häufiger Anwendungsfall. Wo früher heiße Halogenstrahler mit G4-Stecksockel verbaut waren, können heute effiziente LED-Leuchtmittel eingesetzt werden. Eine alte Runde Halogenleuchte lässt sich oft durch den Austausch des Leuchtmittels gegen eine LED G4 Light Source, SMD 5050 thermisch entlasten. Dabei ist jedoch zwingend zu prüfen, ob der alte Halogen-Trafo (Wechselstrom) gegen einen modernen DC-LED-Treiber ausgetauscht werden muss, da LEDs bei Wechselstrom flackern oder zerstört werden.

Spezialisierte Schrank- und Bettleuchten

Für spezifische Möbeltypen bieten Hersteller vorkonfektionierte Sets an, die Leuchte, Halterung und Netzteil kombinieren. Ein furnika led set nimmt dem Monteur die Berechnung der Einzelkomponenten ab.

Wandhängeschränke und Vitrinen

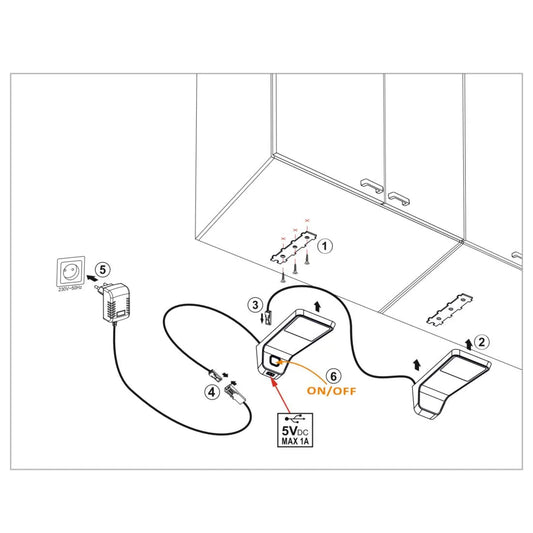

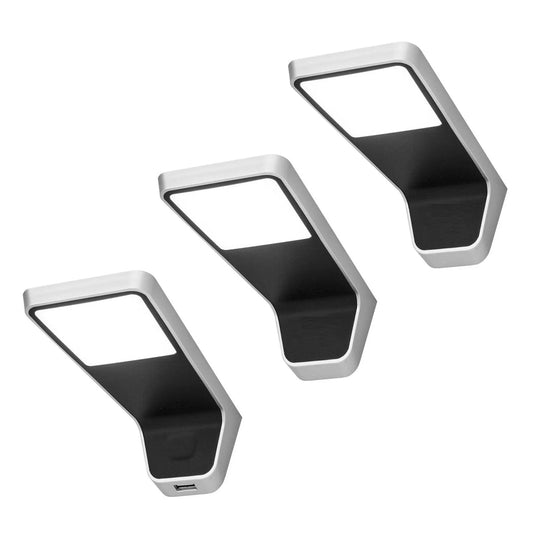

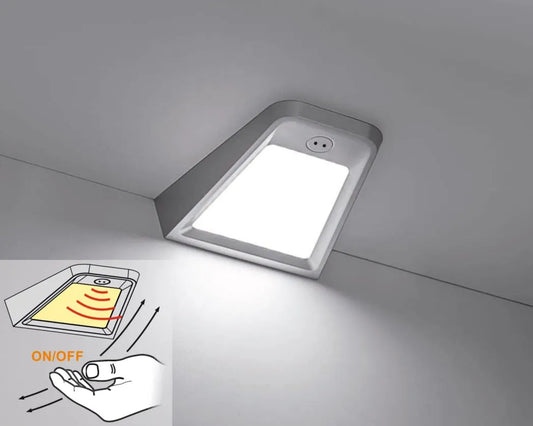

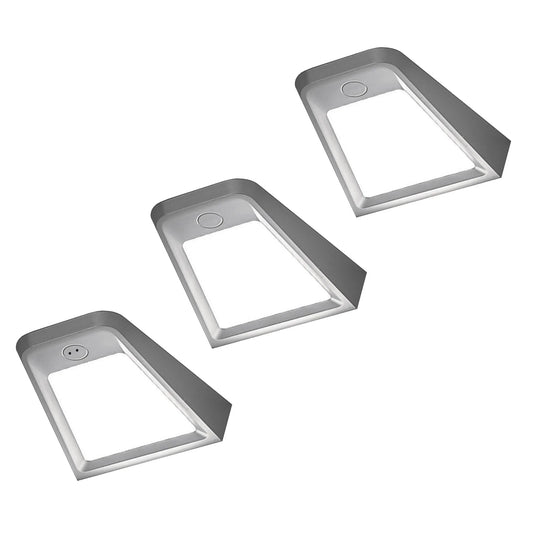

Für Glasböden in Vitrinen oder aufgesetzte Leuchten auf Kleiderschränken gibt es dedizierte Halterungen. Das Set 3 Wandhängeschrank LED Lampen + Netzteil (F04) beinhaltet bereits den passenden Treiber und die exakt abgestimmten Zuleitungen. Diese Leuchten werden meist auf dem Oberboden des Korpus verschraubt und ragen über die Möbelfront hinaus, um die Türen oder Spiegelflächen von oben im Winkel von ca. `45°` bis `60°` anzustrahlen.

Schlafzimmermöbel und Bettanlagen

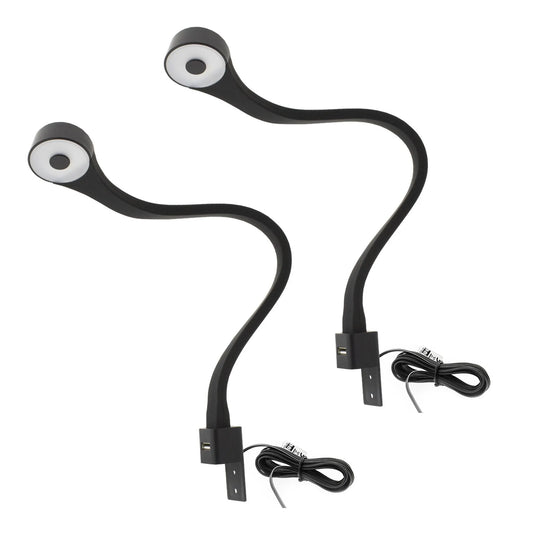

Im Bereich der Schlafzimmermöbel (furnika led bett) vereinen moderne Leuchten Lichttechnik mit Ladeinfrastruktur. Flexible Schwanenhalsleuchten zur Montage am Kopfteil des Bettes verfügen zunehmend über integrierte USB-Ports (meist `5 V` / `1 A` oder `2 A`), um Smartphones direkt am Bett zu laden. Ein Set wie die 2 Schlafzimmer LED Lampen mit USB + Netzteil (F01) stellt sicher, dass das beiliegende Netzteil stark genug dimensioniert ist, um sowohl die SMD-Chips der Leuchte zu versorgen als auch den Ladestrom für die USB-Buchsen bereitzustellen.

Alternativ können auch reine Ladeports ohne Leuchtmittel in den Korpus integriert werden. Ein USB Ladegerät + Netzteil wird meist in Nachttische oder Schreibtische flächenbündig eingelassen. Für temporäre Arbeitsplätze an Möbeln kann zudem eine einfache USB LED Lampe als flexible Zusatzbeleuchtung dienen, die direkt in den Port gesteckt wird.

Schaltung, Dimmung und Steuerung

Die klassische Möbelbeleuchtung wird oft über den zentralen Raumschalter geschaltet (geschaltete Steckdose). Für autarke Möbelsysteme sind jedoch eigene Schalter notwendig. In der Niedervolttechnik erfolgt die Schaltung sekundärseitig – also zwischen Netzteil und LED.

Um die Helligkeit an die Raumsituation anzupassen, werden Dimmer eingesetzt. LEDs werden nicht durch eine Reduzierung der Spannung gedimmt, sondern durch Pulsweitenmodulation (PWM). Dabei schaltet der Dimmer den Strom in einer extrem hohen Frequenz (mehrere hundert Mal pro Sekunde) ein und aus. Das menschliche Auge nimmt dies als reduzierte Helligkeit wahr, ohne ein Flackern zu bemerken.

Ein LED-Lichtschalter / Dimmer mit Einbaustrahler 24W Silber integriert die Schalt- und Dimmfunktion direkt in eine kompakte Einbaueinheit. Solche kapazitiven Touch-Schalter reagieren auf leichte Berührung und lassen sich durch eine Bohrung (z. B. `18 mm` oder `35 mm`, je nach Modell) dezent in die Seitenwange eines Schrankes integrieren.

Thermisches Management bei der Montage

Obwohl LEDs im Vergleich zu Halogenlampen deutlich weniger Abwärme produzieren, ist das thermische Management der kritischste Faktor für die Lebensdauer einer möbel led beleuchtung. Die Verlustleistung wird bei SMD-Chips in Form von Wärme an die Rückseite der Platine abgegeben.

Wird ein leistungsstarkes LED-Band (z. B. SMD 5050 mit 300 LEDs) direkt auf eine beschichtete Spanplatte geklebt, staut sich die Wärme. Holzwerkstoffe sind hervorragende Isolatoren. Die Folge: Die Sperrschichttemperatur der Diode steigt über `80 °C`, das Trägermaterial vergilbt, die Leuchtkraft degradiert rasch und der Chip fällt aus.

Daher müssen leistungsstarke LED-Bänder zwingend in Aluminium-Kühlprofile eingeklebt werden. Das Aluminium nimmt die Wärme der Platine auf und leitet sie an die Umgebungsluft ab. Gleichzeitig sorgt eine opale (milchige) Kunststoffabdeckung des Profils dafür, dass die einzelnen Lichtpunkte der LEDs zu einer homogenen, linearen Lichtlinie verschmelzen, was besonders bei der Arbeitsplatzbeleuchtung störende Mehrfachschatten verhindert.

Häufig gestellte Fragen (FAQ) zur LED-Möbelbeleuchtung

Wie berechne ich die benötigte Leistung für das LED-Netzteil?

Addieren Sie die Wattzahl aller angeschlossenen Leuchtmittel. Wenn Sie beispielsweise `3 m` eines LED-Bandes verbauen, das mit `4,8 W` pro Meter spezifiziert ist, beträgt die Grundlast `14,4 W`. Addieren Sie dazu einen Sicherheitsfaktor von `20 %`. Die Rechnung lautet: `14,4 W * 1,20 = 17,28 W`. Sie benötigen in diesem Fall ein Netzteil mit mindestens `18 W` bis `20 W` Ausgangsleistung.

Was ist der Unterschied zwischen SMD 3528 und SMD 5050?

Die Zahlen bezeichnen die physische Größe des LED-Chips in Millimetern. SMD 3528 misst `3,5 mm` x `2,8 mm` und enthält eine einzelne Leuchtdiode. SMD 5050 misst `5,0 mm` x `5,0 mm` und enthält drei Leuchtdioden (Tri-Chip). SMD 5050 ist bei gleicher Bestückungsdichte etwa dreimal so hell wie SMD 3528 und wird daher für Hauptbeleuchtungen verwendet, während 3528 für Akzent- und Orientierungslicht ausreicht.

Kann ich LED-Bänder beliebig abschneiden?

Nein, LED-Bänder dürfen nur an den werksseitig markierten Trennlinien (meist durch ein kleines Scherensymbol oder freiliegende Kupferpads gekennzeichnet) geschnitten werden. Diese Schnittmarken liegen je nach Bandtyp alle `25 mm`, `50 mm` oder `100 mm` auseinander. Ein Schnitt an einer anderen Stelle unterbricht den Schaltkreis der jeweiligen Sektion, wodurch dieser Abschnitt dauerhaft dunkel bleibt.

Darf ich ein IP54 LED-Band zerschneiden und wieder verbinden?

Ja, technisch ist das möglich, erfordert aber Nacharbeit. Wenn Sie ein silikonbeschichtetes IP54-Band (wie das Selbstklebendes LED Band, 5M, IP54, LED300, SMD5050) durchtrennen, geht an der Schnittkante der Feuchtigkeitsschutz verloren. Um die IP54-Schutzart wiederherzustellen, müssen die Kontaktstellen nach dem Anlöten der Kabel oder dem Anbringen eines Schnellverbinders zwingend mit speziellem Silikon oder Schrumpfschlauch neu versiegelt werden.

Warum flackern meine neuen LED-Leuchtmittel in der alten Möbelfassung?

Wenn Sie alte G4-Halogenleuchtmittel gegen LEDs austauschen und diese flackern oder summen, liegt das am vorhandenen Transformator. Alte Halogen-Trafos liefern häufig `12 V` Wechselstrom (AC) und benötigen eine bestimmte Mindestlast (z. B. `20 W`), um überhaupt zu starten. Da LEDs deutlich weniger Strom verbrauchen und zwingend glatten Gleichstrom (DC) benötigen, unterschreiten sie diese Mindestlast. Die Lösung ist der Austausch des alten Trafos gegen einen modernen, lastunabhängigen LED-Treiber.

Was bedeutet die Angabe Kelvin (K) bei der Lichtfarbe?

Die Farbtemperatur wird in Kelvin gemessen und definiert die Lichtstimmung. Werte um `2700 K` bis `3000 K` bezeichnen Warmweiß, was dem Licht einer klassischen Glühbirne entspricht und im Wohn- und Schlafbereich bevorzugt wird. Werte von `4000 K` (Neutralweiß) eignen sich hervorragend für Küchenarbeitsplatten oder Schreibtische, da das Licht sachlicher ist und Kontraste besser hervortritt. Werte über `5000 K` (Kaltweiß/Tageslichtweiß) wirken bläulich und werden im Möbelbau meist nur in hochmodernen, sterilen Umgebungen oder in der Werkstattbeleuchtung eingesetzt.

Häufig gestellte Fragen

Kann ich diese LED-Beleuchtung als Ersatz für IKEA Pax oder Utrusta verwenden?

Ja, unsere LED-Profile sind passend für IKEA Pax und kompatibel mit Utrusta-Systemen. Entscheidend sind die exakten Innenmaße Ihres Korpus. Wir bieten Standardlängen (50 cm, 75 cm, 100 cm), die über ein 12V-Netzteil betrieben werden. Achten Sie bei der Montage auf eine ausreichende Bohrung für die Kabeldurchführung (ca. 8 mm).

Wie funktioniert der Türsensor bei der Schrankinnenbeleuchtung?

Das Licht schaltet sich automatisch ein, sobald die Schranktür geöffnet wird. Der Infrarot-Sensor reagiert auf Bewegung im Abstand von 1 bis 5 cm. Er ist eine ideale Lösung für Drehtüren und wird per Klebepad oder Schrauben (Lochbild 32 mm) direkt hinter dem Scharnier im Korpus montiert.

Welche Einbautiefe wird für die LED-Möbeleinbaustrahler benötigt?

Sie benötigen eine Mindesteinbautiefe von 15 mm sowie einen Fräsdurchmesser von 55 mm oder 60 mm, je nach Modell. Wenn Ihre Möbelplatten dünner als 16 mm sind, empfehlen wir Aufbaustrahler. Diese erfordern keine Bohrung und werden mit zwei kleinen Schrauben direkt auf die Holzplatte geschraubt.

Kann ich Ihre LED-Spots als Alternative zu Häfele Loox in meiner Küche einbauen?

Ja, unsere 12V-Einbauspots sind eine passende Alternative zu Häfele Systemen. Bitte prüfen Sie vorab den Bohrlochdurchmesser (meist 58 mm) in Ihrem Hängeschrank und das Steckersystem. Unsere Sets nutzen standardisierte Mini-AMP-Stecker und können problemlos montiert werden, sofern der Trafo ausreichend belüftet auf dem Korpus liegt.

Welches Netzteil benötige ich für mehrere LED-Unterbauleuchten?

Die Leistung des Trafos muss mindestens 10 % höher sein als die Gesamtleistung aller angeschlossenen Leuchten. Wenn Sie vier Unterbauleuchten mit je 3 Watt (gesamt 12 W) installieren, benötigen Sie ein 15W-Netzteil. Unsere 12V-DC-Trafos verfügen über 6-fach-Verteiler, passend für gängige Mini-Stecker-Systeme.
