Topfbänder und Schrankscharniere 90 Grad sind mechanische Möbelbeschläge, die den Öffnungswinkel einer Schranktür oder einer Möbelklappe exakt auf einen rechten Winkel begrenzen. Während herkömmliche Standard-Scharniere oft weiter öffnen, ist die exakte 90-Grad-Begrenzung in spezifischen Einbausituationen zwingend erforderlich, um Kollisionen mit angrenzenden Wänden, Möbelstücken oder Geräten zu verhindern.

Ein 90-Grad-Scharnier agiert wie ein präziser Türsteher an einer engen Clubtür – es lässt exakt den nötigen Freiraum für den Zugriff in den Schrank zu, blockiert aber konsequent jede weitere Bewegung, bevor die Tür Schaden an benachbarten Strukturen anrichten kann. Diese Beschläge kommen vor allem bei Eckkonstruktionen, Klappenfächern und in extrem schmalen Raumnischen zum Einsatz.

Technische Spezifikationen und Einsatzbereiche

Die Wahl des exakten Öffnungswinkels ist beim Möbelbau ein entscheidender Faktor für die Ergonomie und die Langlebigkeit der Konstruktion. Ein Scharnier 90 Grad wird in der Regel dann verbaut, wenn der Platzbedarf der geöffneten Tür streng limitiert ist.

Typische Anwendungsfälle für 90° Öffnungswinkel

  • Schränke an Raumwänden: Steht ein Korpus direkt bündig an einer Wand, verhindert das 90-Grad-Band, dass der Türgriff beim Öffnen in den Putz oder die Tapete schlägt.
  • Klappschränke und Truhen: Ein Klappscharnier 90 Grad wird oft bei nach unten oder oben öffnenden Möbelklappen eingesetzt. Hier sorgt die Begrenzung dafür, dass die Klappe waagerecht stehen bleibt und als Ablagefläche dienen kann.
  • Küchenoberschränke: In U- oder L-förmigen Küchenzeilen kollidieren Türen im Eckbereich schnell miteinander. Die Begrenzung auf 90° schützt die Fronten vor Kratzern.

Bauformen: Topfscharnier vs. Scherenscharnier

In dieser Kategorie wird grundsätzlich zwischen klassischen Topfbändern und speziellen Klappmechanismen unterschieden.

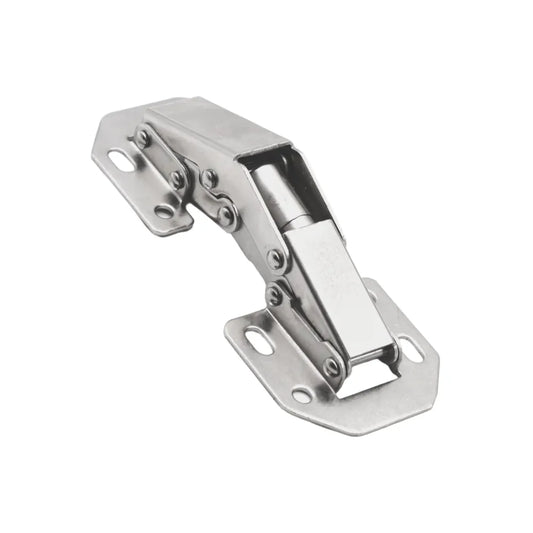

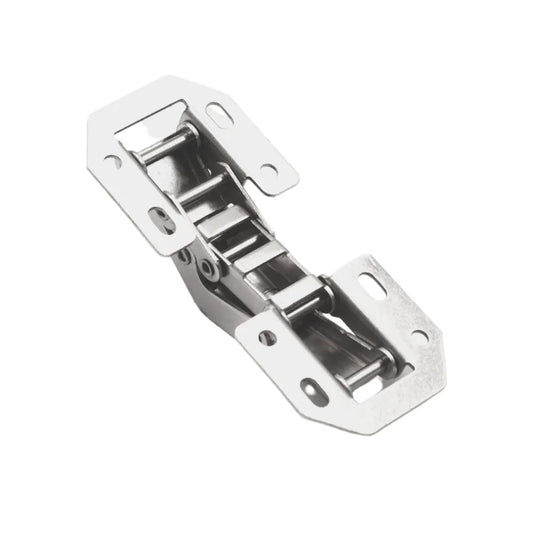

Das klassische Topfscharnier 90 Grad besteht aus dem Gelenkarm und dem Topf, der in die Möbelfront eingelassen wird. Der Standarddurchmesser für die Topfbohrung beträgt 35 mm. Diese Bänder eignen sich für klassische Drehtüren aus Spanplatte, MDF oder Massivholz. Für Standardanwendungen ohne integrierte Dämpfung kommt häufig ein robustes Modell wie das Scharnier typ "FROG" zum Einsatz. Die Fixierung am Korpus erfolgt über eine Kreuzmontageplatte.

Für Klappen, die nach unten öffnen (beispielsweise bei Barfächern oder Schuhschränken), wird hingegen oft ein Scherenscharnier verwendet. Ein Scherenscharnier - Zink ist ein Spezialbeschlag, der die Funktion eines Scharniers mit der eines Klappenhalters kombiniert. Es stoppt die Bewegung exakt bei 90° und hält das Gewicht der Klappe. Hierbei ist auf die Traglast zu achten, da bei schweren MDF-Fronten die Hebelwirkung enorm ist.

Anschlagarten bei 90-Grad-Scharnieren

Die Position der geschlossenen Schranktür im Verhältnis zu den Korpusseitenwänden definiert die benötigte Anschlagart des Scharniers. Dies ist das wichtigste Kriterium bei der Auswahl der passenden Beschläge.

Eckanschlag (Aufliegend)

Beim Eckanschlag liegt die Schranktür im geschlossenen Zustand fast vollständig auf der Stirnseite der Korpuswand auf. Von außen betrachtet verdeckt die Tür die Kante des Schranks. Der Gelenkarm bei diesen Bändern ist gerade (ungekröpft). Für diese Standardkonstruktion werden Topfbänder Eckanschlag verwendet.

Mittelanschlag (Halb aufliegend / Zwillingstür)

Treffen zwei Türen auf einer einzigen, mittigen Korpuswand aufeinander (typisch für durchgehende Kleiderschränke oder breite Sideboards), müssen sich beide Türen die Stirnkante teilen. Das Scharnier benötigt hierfür einen stark gekröpften Gelenkarm. Entsprechende Topfbänder Mittelanschlag sorgen dafür, dass zwischen den Fronten ein ausreichendes Fugenbild von etwa 2 mm - 3 mm verbleibt, damit die Türen beim Öffnen nicht aneinander reiben.

Innenanschlag (Innenliegend)

Bei dieser Konstruktion liegt die Schranktür nicht auf dem Korpus auf, sondern ist bündig zwischen den Seitenwänden, dem Boden und dem Oberboden eingelassen. Die Stirnkanten des Möbelstücks bleiben bei geschlossener Tür vollständig sichtbar. Ein Scharnier 90 Grad innenliegend besitzt einen extrem stark gekröpften Arm. Passende Beschläge finden sich im Bereich Topfbänder Innenanschlag sowie bei den Modellen für Topfbänder Innenliegende Türen.

Planung und Maßvorgaben für die Montage

Für die fachgerechte Montage eines Möbelscharnier 90 Grad sind präzise Bohrungen unerlässlich. Schreiner und versierte Heimwerker richten sich hierbei nach festen Bohrbildern.

Das Topfmaß und der Bohrabstand

Die Bohrung in der Möbelfront (die sogenannte Topfbohrung) erfordert einen Forstnerbohrer. Bei den meisten modernen Bändern liegt der Topfdurchmesser bei 35 mm. Entsprechende Standardmodelle sind unter Topfbänder 35 mm zusammengefasst. Die Einbohrtiefe beträgt in der Regel 11,5 mm - 12 mm. Bei dünnen Fronten ist Vorsicht geboten, um die Außenseite nicht zu beschädigen.

Der Bohrabstand (das Maß von der Türkante bis zum Rand der 35-mm-Bohrung) variiert je nach gewünschter Fuge und Anschlagart, liegt aber typischerweise zwischen 3 mm und 7 mm. Um diese Abstände millimetergenau zu übertragen, empfiehlt sich der Einsatz einer Bohrschablone für Topfbänder.

Tragkraft und Anzahl der Scharniere

Ein Schwerlast Scharnier 90 Grad wird benötigt, wenn besonders hohe oder dicke Fronten (z. B. aus 22 mm starkem Massivholz) verbaut werden. Die Anzahl der benötigten Scharniere pro Tür richtet sich nach dem Gewicht und der Höhe der Front:

  • Bis 900 mm Höhe / 4 kg - 6 kg: 2 Scharniere
  • Bis 1600 mm Höhe / 6 kg - 12 kg: 3 Scharniere
  • Bis 2000 mm Höhe / 12 kg - 17 kg: 4 Scharniere
  • Bis 2400 mm Höhe / 17 kg - 22 kg: 5 Scharniere

Justierung (3D-Einstellung)

Nach der Fixierung der Schrankscharniere mit Spanplattenschrauben (Antrieb PZ2, Ø 3,5 mm - 4 mm) muss das Fugenbild eingestellt werden. Moderne Topfbänder verfügen über Einstellschrauben im Gelenkarm. Das Schrankscharnieren einstellen erfolgt in drei Dimensionen:

  1. Tiefenverstellung: Bewegt die Tür näher an den Korpus heran oder weiter weg (Spaltmaß).
  2. Seitenverstellung: Reguliert die Fuge zwischen den Türen (Auflage).
  3. Höhenverstellung: Wird meist über das Lösen der Schrauben an der Kreuzmontageplatte realisiert und hebt oder senkt die Tür um ± 2 mm.

Spezielle Funktionen: Arretierung und Dämpfung

Je nach Einsatzgebiet erfordern 90-Grad-Scharniere zusätzliche mechanische Eigenschaften, um den Bedienkomfort zu erhöhen.

Scharnier 90 Grad mit Arretierung

Ein Scharnier 90 Grad Arretierung (oder auch mit Einrast-Funktion) besitzt einen integrierten mechanischen Widerstand. Wenn die Tür oder Klappe den 90-Grad-Winkel erreicht, rastet das Gelenk spürbar ein. Dies verhindert, dass sich die Tür durch Vibrationen oder leichten Luftzug von selbst schließt. Diese Funktion wird häufig bei 90 Grad Klappscharnieren für Truhen oder Barfächer verwendet, bei denen die geöffnete Klappe stabil in Position bleiben muss.

Dämpfung (Soft-Close)

Um das laute Aufschlagen von Schranktüren zu verhindern, werden gedämpfte Bänder verbaut. Im Zylinder des Scharniertopfs befindet sich ein kleines Hydraulik-Element, das die Schließbewegung auf den letzten Zentimetern abbremst und die Tür sanft an den Korpus zieht. Soll die Konstruktion gedämpft sein, empfiehlt sich ein Blick in die Kategorie Topfbänder / Schrankscharniere mit dämpfung (Soft Close).

Hinweis zur Kompatibilität: Ungedämpfte Bänder (wie das Modell FROG) lassen sich oft nachträglich mit Aufsteck-Dämpfern ausstatten, die auf den Gelenkarm geclipst werden.

Alternativen zum 90-Grad-Öffnungswinkel

Sollte der Platz im Raum nicht limitiert sein, bieten Scharniere mit größeren Öffnungswinkeln einen deutlich komfortableren Zugriff auf das Schrankinnere. Für Standard-Küchenschränke und Kleiderschränke ist die Kategorie Topfbänder / Schrankscharniere der übliche Startpunkt.

Je nach Konstruktion des Möbels können folgende Winkel sinnvoller sein:

FAQ – Häufige technische Fragen zu 90-Grad-Scharnieren

Was ist der Unterschied zwischen einem 90-Grad- und einem 110-Grad-Scharnier? Der Öffnungswinkel beschreibt den maximalen Radius, den die geöffnete Tür beschreiben kann. Ein 90-Grad-Scharnier stoppt exakt im rechten Winkel zum Korpus. Ein 110-Grad-Band öffnet die Tür etwas weiter nach außen, was den Zugriff in den Schrank erleichtert, aber mehr Platz im Raum erfordert.

Wann verwende ich ein Scherenscharnier? Ein Scherenscharnier wird für horizontale Klappen verwendet (z. B. nach unten öffnende Barfächer). Es kombiniert das Gelenk mit einer Haltefunktion, die das Gewicht der Klappe bei exakt 90° abfängt und waagerecht hält. Für vertikale Schranktüren (Drehtüren) werden hingegen Topfbänder genutzt.

Wie finde ich heraus, ob ich Eckanschlag, Mittelanschlag oder Innenanschlag brauche? Messen Sie die Position der geschlossenen Tür im Verhältnis zur Korpusseite. Verdeckt die Tür die Stirnkante der Seitenwand komplett, benötigen Sie einen Eckanschlag. Teilen sich zwei Türen eine Mittelwand, ist es ein Mittelanschlag. Liegt die Tür bündig zwischen den Seitenwänden, sodass die Stirnkanten des Korpusses sichtbar bleiben, benötigen Sie einen Innenanschlag.

Welches Werkzeug wird für die Montage von 35-mm-Topfbändern benötigt? Für die Montage in unvorbereiteten Fronten benötigen Sie eine Bohrmaschine, einen 35-mm-Forstnerbohrer (für das Topfloch), einen kleinen Holzbohrer (Ø 2 mm - 3 mm) zum Vorbohren der Befestigungsschrauben sowie einen Kreuzschlitzschraubendreher (PZ2) für die Justierung.

Kann man ein ungedämpftes 90-Grad-Scharnier nachträglich dämpfen? Ja, in den meisten Fällen. Viele Hersteller bieten Aufsteck-Dämpfer (Soft-Close-Elemente) an, die nachträglich auf den Gelenkarm des Scharniers geclipst werden. Alternativ können separate Türdämpfer in die Korpuswand eingebohrt oder aufgeschraubt werden.
