Arbeitsplattenbeschläge umfassen alle technischen Verbindungselemente, Stützstrukturen und funktionalen Einsätze, die für die kraftschlüssige Montage, den konstruktiven Schutz und die thermische Entlastung von Küchenarbeitsplatten erforderlich sind.

Als zentrales Arbeitsfeld des Schreiners und Küchenmonteurs erfordert die Installation einer Arbeitsplatte höchste Präzision. Das korrekte Arbeitsplattenzubehör entscheidet über die Langlebigkeit der Fugen, die Stabilität bei Überhängen und die sichere Belüftung von Einbaugeräten. Dieser Leitfaden beleuchtet die technischen Spezifikationen, die Maßhaltigkeit und die korrekte Montage der relevanten Bauteile.

Technisches Arbeitsplatten Zubehör: Funktion und Systematik

Eine professionell montierte Küchenarbeitsplatte ist ein komplexes statisches System. Sie muss vertikale Lasten abtragen, thermische Ausdehnungen tolerieren und an den Stoßkanten absolut wasserdicht bleiben. Das Zubehör Arbeitsplatte Küche lässt sich in drei funktionale Kategorien unterteilen:

  1. Kraftschlüssige Verbindungen: Verdeckte Beschläge, die zwei Platten an einem Eckstoß oder einer Längsverbindung auf mechanische Spannung bringen.
  2. Thermische Entlastung: Funktionale Durchlässe, die Stauwärme von Elektrogeräten abführen.
  3. Stütz- und Schutzsysteme: Konstruktionselemente zur Lastabtragung bei freitragenden Elementen sowie Profile zum Schutz der Schnittkanten.

Arbeitsplattenverbinder: Präzision im Plattenstoß

Der kritischste Punkt jeder Küchenmontage ist der Plattenstoß, meist ausgeführt als 90°-Eckverbindung mit einer Frässchablone. Um diese Fuge dauerhaft und spaltfrei zu schließen, werden Arbeitsplattenverbinder eingesetzt. Ein Arbeitsplattenverbinder wirkt wie eine unsichtbare Schraubzwinge im Kern des Holzes, die den Plattenstoß permanent auf Spannung hält.

Standard-Verbinder mit M6-Gewinde

Der klassische Verbinder besteht aus zwei halbrunden Klemmelementen (Nutsteinen) und einem Gewindebolzen. Durch das Anziehen der Mutter auf dem metrischen Gewinde werden die Platten zusammengezogen. Diese Schrauben für Arbeitsplatte erfordern in der Regel einen 10 mm Maulschlüssel zur Montage.

Je nach Tiefe der Arbeitsplatte und Position der Spüle oder des Kochfeldes kommen unterschiedliche Längen zum Einsatz:

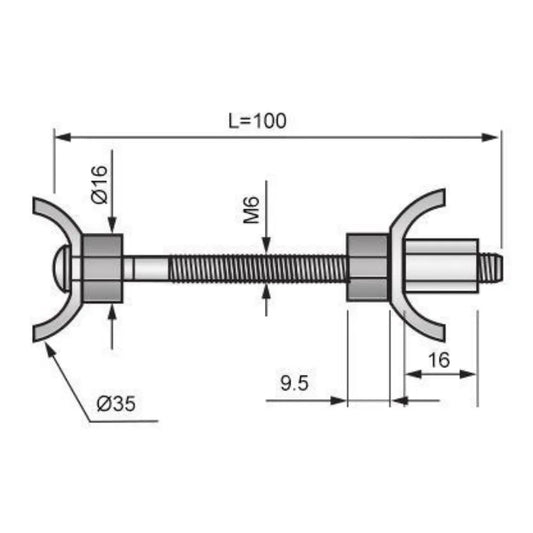

  • Arbeitsplattenverbinder M6x100mm: Das Standardmaß für reguläre 600 mm tiefe Arbeitsplatten. Meist werden drei Stück pro Plattenstoß gesetzt.

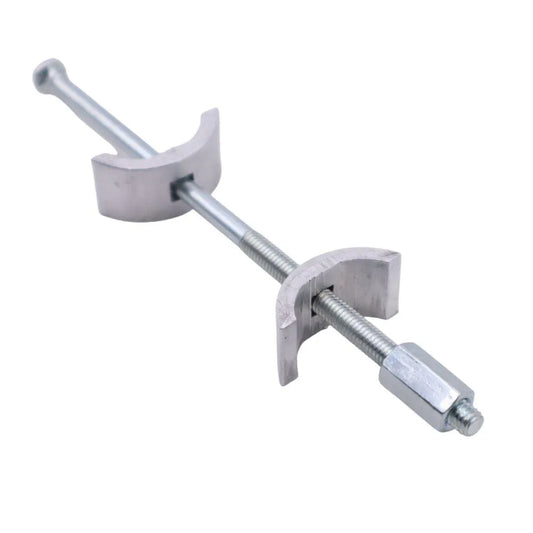

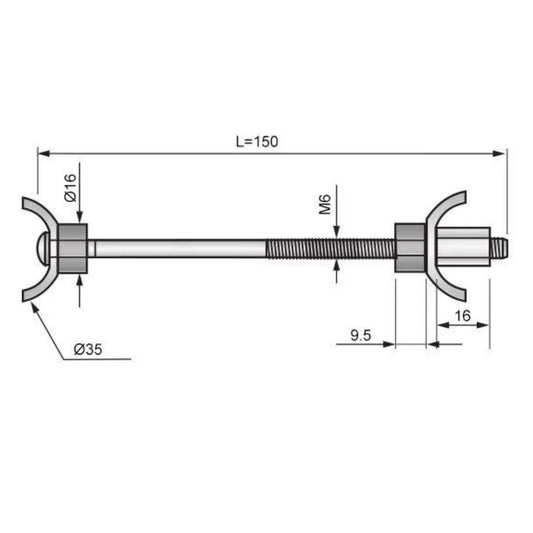

  • Arbeitsplattenverbinder M6x150mm: Für übertiefe Platten (z. B. 800 mm oder 900 mm Kochinseln) oder wenn die Fräsung aufgrund von Ausschnitten weiter von der Kante entfernt positioniert werden muss.

Das "Quick"-System: Getriebeunterstützte Montage

Für Monteure, die regelmäßig Küchen aufbauen, ist die Zugänglichkeit der Verbinder oft ein Problem, da sie von unten in engen Unterschränken angezogen werden müssen. Hier bieten getriebeunterstützte Systeme einen massiven ergonomischen Vorteil.

Bei diesen Modellen erfolgt der Kraftschluss nicht über einen seitlichen Maulschlüssel, sondern über ein integriertes Winkelgetriebe. Dieses wird mit einem Akkuschrauber (meist TX-Antrieb oder Inbus) vertikal von unten bedient. Dies beschleunigt den Montageprozess erheblich und stellt ein höheres, gleichmäßigeres Anzugsdrehmoment sicher.

Arbeitsplatten Lüftungsgitter: Thermisches Management

Einbaugeräte wie Backöfen, Kühlschränke oder Induktionskochfelder erzeugen im Betrieb erhebliche Abwärme. Wenn diese Stauwärme unterhalb der Arbeitsfläche nicht entweichen kann, drohen Überhitzungsschäden an der Elektronik oder Verzug im Trägermaterial der Spanplatte. Ein Lüftungsgitter für Arbeitsplatten stellt die notwendige Konvektion sicher.

Dimensionierung und Luftdurchlass

Die Wahl des richtigen Gitters richtet sich nach dem geforderten Lüftungsquerschnitt der Gerätehersteller. Wir führen zwei etablierte Standardformate aus stranggepresstem Aluminium, die sich durch hohe Verwindungssteifigkeit und Hitzebeständigkeit auszeichnen:

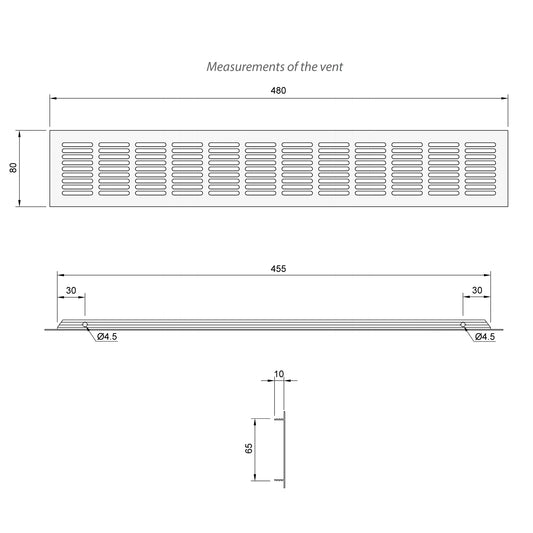

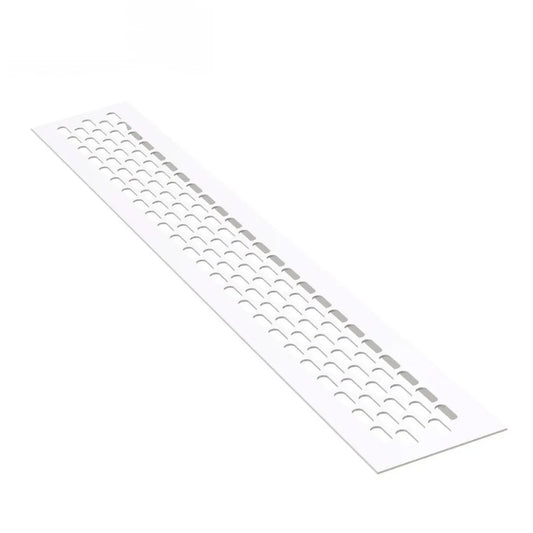

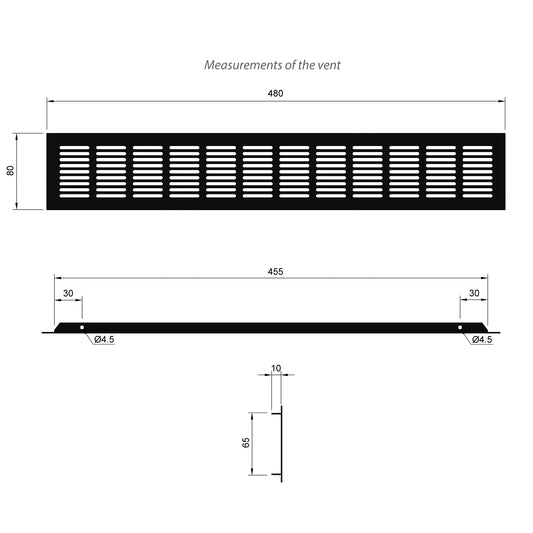

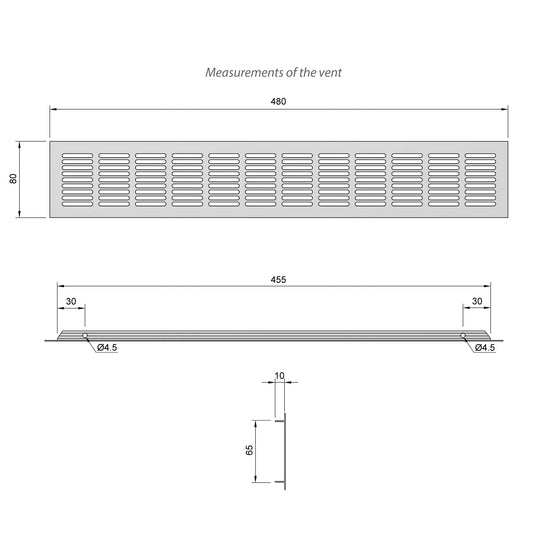

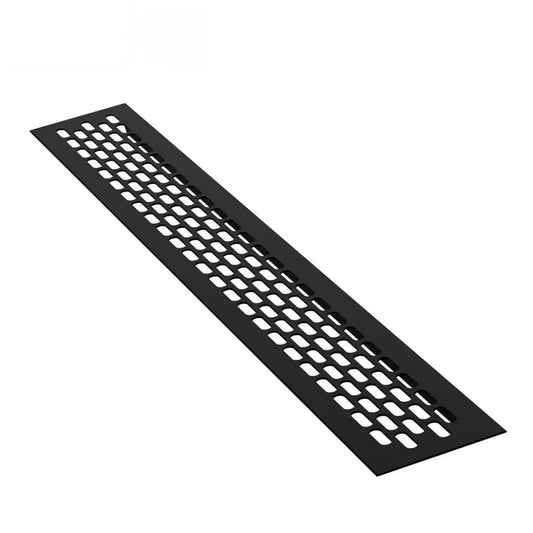

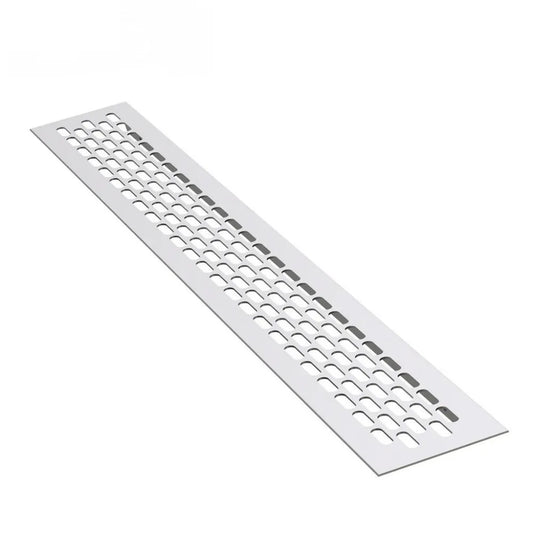

Das Format 480 x 80 mm (Hoher Luftdurchlass): Dieses Format bietet einen maximalen Querschnitt und wird häufig über Heizkörpern, die in die Küchenzeile integriert sind, oder über leistungsstarken Kühlschränken eingesetzt.

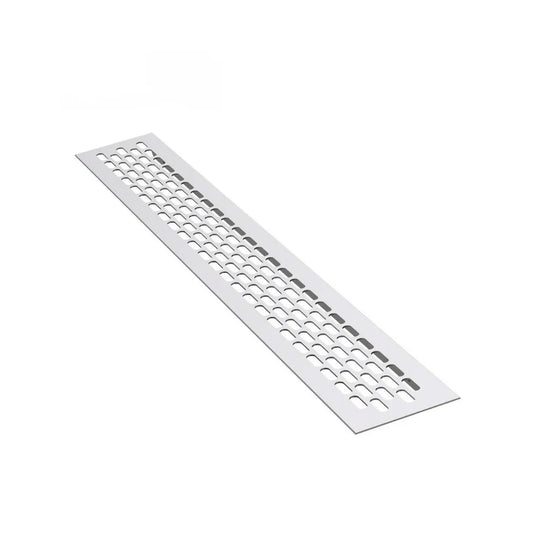

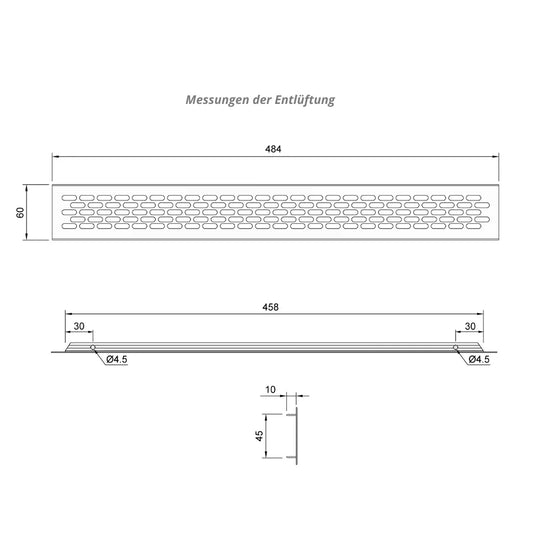

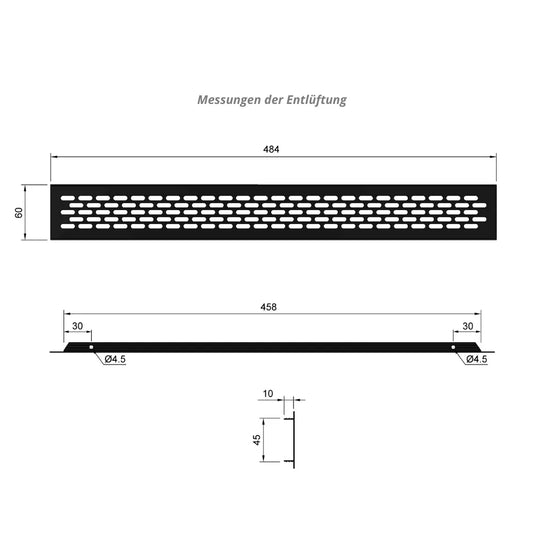

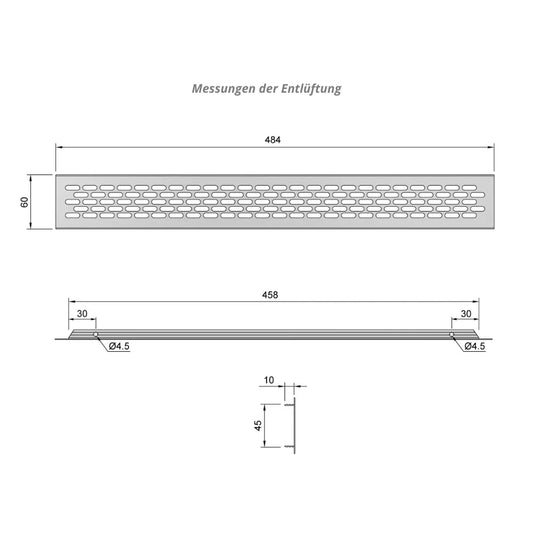

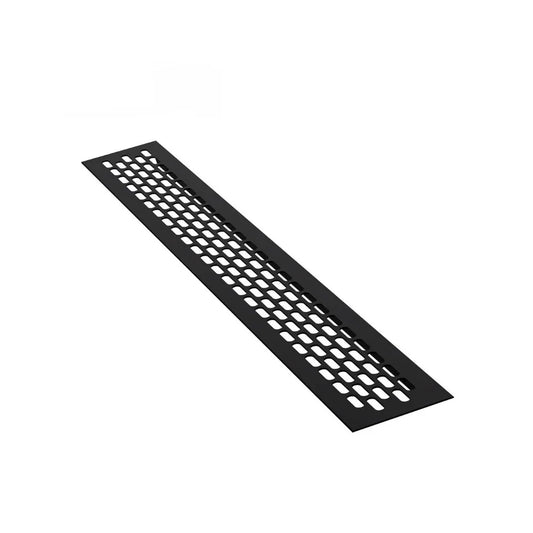

Das Format 484 x 60 mm (Schlankes Design): Für moderne, minimalistische Küchenarchitekturen wird oft ein schmaleres Fugenbild bevorzugt. Diese Gitter fügen sich dezent in den hinteren Bereich der Arbeitsplatte oder in den Sockelbereich ein.

Montage der Lüftungsgitter

Die Arbeitsplatten Lüftungsgitter sind mit rückseitigen Stegen versehen. Die Montage erfolgt durch das Fräsen oder Sägen eines exakten Ausschnitts (das Einbaumaß ist stets um die Flanschbreite kleiner als das Nennmaß). Das Gitter wird anschließend eingepresst. Ein Verkleben mit hitzebeständigem Silikon wird empfohlen, um Vibrationen durch angrenzende Geräte zu vermeiden und das Eindringen von Flüssigkeiten in die rohe Schnittkante zu unterbinden.

Schienen, Stützen und Konstruktionsprofile

Neben den Verbindern und Gittern erfordert der Bau einer Küche weitere strukturelle Elemente, die unter den Begriff Küchenarbeitsplatten Zubehör fallen.

Arbeitsplatten Schiene und Abschlussprofile

Wenn Arbeitsplatten nicht auf Gehrung oder per Schablone gefräst werden können (beispielsweise bei Postforming-Platten mit abgerundeter Vorderkante, die von Heimwerkern montiert werden), kommt eine Schiene Arbeitsplatte zum Einsatz. Diese Arbeitsplattenleisten aus Aluminium haben ein T-Profil.

Die Schiene für Arbeitsplatte wird zwischen die beiden gerade geschnittenen Plattenenden gesetzt und verschraubt. Sie überdeckt die Fuge und dient gleichzeitig als Schutz Arbeitsplatte Küche. Das Aluminiumprofil verhindert, dass Wasser in den ungeschützten Kern der Spanplatte eindringt und diese aufquellen lässt. Auch an den freiliegenden Enden einer Küchenzeile werden solche Schienen als Endkappen verwendet.

Stütze für Arbeitsplatte und Halterungen

In der modernen Küchenplanung sind überstehende Arbeitsplatten, die als Frühstückstheke oder Bar dienen, sehr beliebt. Da das Material (Spanplatte, MDF oder auch Massivholz) bei Hebelwirkung durch aufliegende Lasten brechen kann, ist eine mechanische Stütze Arbeitsplatte Küche zwingend erforderlich.

Eine Arbeitsplatten Halterung wird meist als Schwerlastkonsole an der Rückseite der Unterschränke oder an der Wand verschraubt. Sie ragt unter den Überhang der Platte. Bei der Planung muss die Tragkraft beachtet werden. Eine professionelle Halterung aus Stahl kann problemlos statische Lasten von 50 kg bis 100 kg pro Stück abtragen. Alternativ kommen zylindrische Stützfüße (meist mit einem Durchmesser von 60 mm) zum Einsatz, die eine direkte Auflage für Arbeitsplatte Küche bis auf den Boden bilden und über ein M10-Gewinde höhenverstellbar sind, um Bodenunebenheiten auszugleichen.

Montage-Leitfaden: Fräsen und Spannen

Für den Fachgerechten Einsatz der Arbeitsplattenbeschläge ist die Vorbereitung der Holzwerkstoffe entscheidend.

  1. Bohrung für die Nutsteine: Für Standard-Verbinder wird meist ein 35 mm Forstnerbohrer verwendet. Die Bohrungen werden auf der Unterseite der Platten exakt spiegelverkehrt gesetzt. Der Abstand von der Schnittkante variiert je nach Länge des Verbinders (bei einem 100 mm Verbinder liegt das Zentrum der Bohrung meist bei 30 mm bis 35 mm von der Kante).
  2. Nutfräsung: Zwischen der 35 mm Bohrung und der Schnittkante muss ein Kanal für den Gewindebolzen gefräst werden. Dies geschieht mit einer Oberfräse und einem 8 mm bis 10 mm Nutfräser.
  3. Fugenabdichtung: Bevor die Arbeitsplattenverbinder angezogen werden, muss die Stoßfuge zwingend versiegelt werden. Hierfür wird wasserfester D3- oder D4-Holzleim oder spezielles Fugensilikon aufgetragen.
  4. Spannen: Die Verbinder werden eingesetzt und handfest angezogen. Nun wird die Plattenoberfläche bündig ausgerichtet (hierbei helfen zusätzlich eingesetzte Flachdübel/Lamellos). Anschließend werden die Verbinder mit dem Maulschlüssel oder dem Akkuschrauber (beim Quick-System) auf Endspannung gebracht. Der austretende Leim an der Oberfläche fungiert als Schutz für Arbeitsplatte Küche und wird sofort feucht abgewischt.

FAQ: Häufige Fragen zu Arbeitsplattenbeschlägen

Wie viele Arbeitsplattenverbinder benötige ich für einen Standard-Stoß? Bei einer regulären Arbeitsplattentiefe von 600 mm werden standardmäßig drei Verbinder eingesetzt. Einer im vorderen Drittel, einer in der Mitte und einer im hinteren Drittel. Bei schmaleren Platten (z. B. 400 mm) genügen zwei Verbinder.

Welches Einbaumaß gilt für das 480 x 80 mm Lüftungsgitter? Das Nennmaß beschreibt die Außenkante des Flansches, der auf der Arbeitsplatte aufliegt. Das tatsächliche Fräsmaß (Einbaumaß) ist kleiner. In der Regel muss der Ausschnitt etwa 465 x 65 mm betragen. Messen Sie vor dem Fräsen zwingend den rückseitigen Steg des gelieferten Gitters mit einem Messschieber nach.

Kann ich Arbeitsplattenverbinder auch für Massivholzplatten verwenden? Ja, die Verbinder eignen sich für Spanplatten, MDF und Massivholz. Bei Massivholz muss jedoch beachtet werden, dass das Holz quer zur Faser arbeitet. Die Verbinder müssen stark genug angezogen werden, um den Stoß geschlossen zu halten, das Holz darf aber nicht reißen.

Was ist der Unterschied zwischen einer Schiene und einem Verbinder? Ein Verbinder ist ein verdeckter Beschlag, der von unten in gefräste Taschen eingesetzt wird und die Platten unsichtbar zusammenzieht. Eine Schiene Arbeitsplatte Küche ist ein sichtbares Aluminiumprofil, das zwischen zwei stumpf geschnittenen Platten verschraubt wird. Die Schiene erspart das komplexe Fräsen einer Eckverbindung.

Wie richte ich die Platten vor dem Anziehen der Verbinder bündig aus? Die Verbinder erzeugen nur einen horizontalen Zug. Um einen vertikalen Höhenversatz zu vermeiden, müssen zusätzlich Flachdübel (Lamellos) der Größe 20 in die Schnittkanten gefräst werden. Diese erzwingen die absolute Bündigkeit der Oberfläche.

Wann wähle ich einen 150 mm Verbinder statt eines 100 mm Verbinders? Die längeren Arbeitsplattenverbinder M6x150mm werden benötigt, wenn die 35 mm Topfbohrung aufgrund von Spülenausschnitten, Kochfeldern oder integrierten Mülleimersystemen weiter von der Schnittkante entfernt platziert werden muss, um die Stabilität der Platte nicht zu gefährden.

Warum sind Lüftungsgitter aus Aluminium besser als aus Kunststoff? Im Bereich von Backöfen und Kochfeldern entstehen hohe Temperaturen. Aluminium ist nicht brennbar, verformt sich bei Hitze nicht und bietet eine deutlich höhere mechanische Stabilität, falls schwere Töpfe auf dem Gitter abgestellt werden. Zudem ist es resistent gegen UV-Strahlung und vergilbt nicht.
