Klappenbeschläge

Klappenbeschläge sind mechanische, pneumatische oder hydraulische Führungssysteme im Möbelbau, die das kontrollierte Öffnen, Halten und Schließen von horizontal ausgerichteten Möbelfronten sicherstellen. Im Gegensatz zu klassischen Drehtüren, die um eine vertikale Achse schwenken, bewegen Klappenbeschläge die Front entgegen oder mit der Schwerkraft. Für den professionellen Schreiner und den versierten Monteur erfordert die Auswahl der passenden Kinematik eine exakte Berechnung von Frontgewicht, Hebelwirkung und dem gewünschten Öffnungswinkel.

Ob im Küchenoberschrank, bei Wohnzimmer-Sideboards oder in industriellen Anwendungen – die technische Auslegung der Beschläge entscheidet über die Langlebigkeit des Möbels und den Bedienkomfort. Ein falsch dimensionierter Beschlag führt entweder zum unkontrollierten Zufallen der Front oder zu einem übermäßigen Widerstand beim Schließen, was langfristig die Scharniere und die Korpusverbindungen ausreißen lässt.

Systemarten und Funktionsprinzipien

Die Kategorie der Klappenbeschläge umfasst unterschiedliche technische Lösungen, die je nach Platzbedarf im Korpus, Gewicht der Front und gewünschter Bewegungsart ausgewählt werden.

Gasdruckfedern und Gasdruckdämpfer

Die am häufigsten eingesetzte Lösung für nach oben öffnende Fronten ist die pneumatische Gasdruckfeder. Ein geschlossener Zylinder ist mit Stickstoff unter hohem Druck gefüllt. Beim Öffnen der Klappe drückt das Gas die Kolbenstange heraus und unterstützt die Hubbewegung.

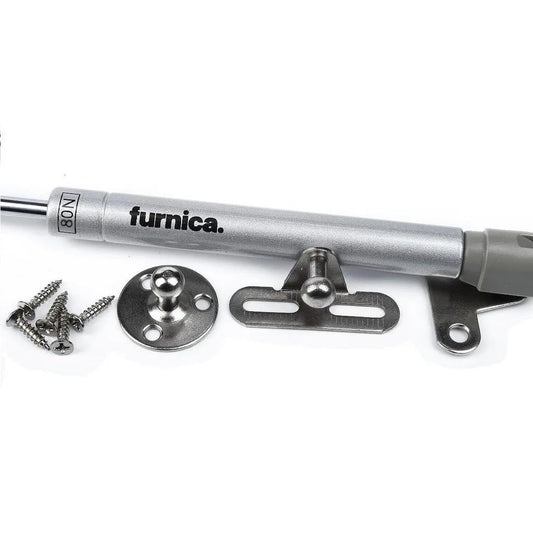

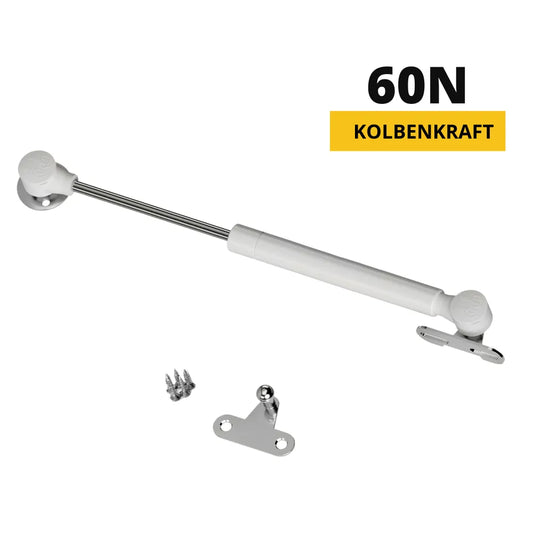

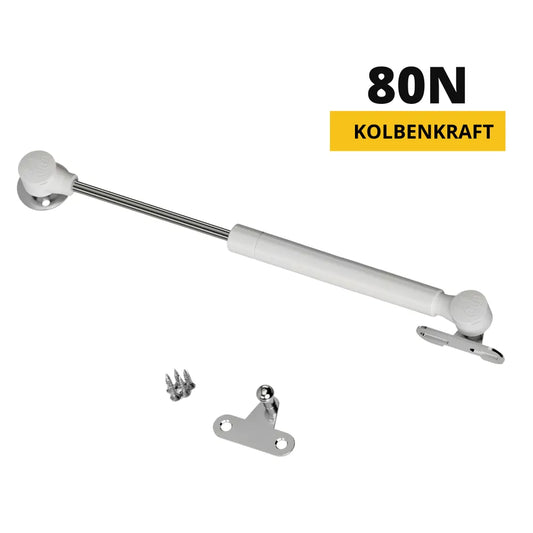

Die Kraft dieser Zylinder wird in Newton (N) angegeben. Die Bandbreite reicht von leichten Ausführungen wie dem Gasdruckdämpfer Schwarz 250mm - 60N für kleine MDF-Klappen bis hin zu starken Modellen wie dem LIFT-O-MAT Gasdruckdämpfer - 250N. Ein entscheidendes Merkmal von reinen Gasdruckfedern ist, dass sie die Front nicht selbst am Korpus anschlagen. Sie dienen ausschließlich als Hebeunterstützung und Halteelement. Die eigentliche Verbindung zum Korpus muss zwingend über separate Topfbänder (meist mit einem Topfdurchmesser von 35 mm und einem Öffnungswinkel von 110°) erfolgen.

Mechanische Klappenhalter und Bremsklappenhalter

Während Gasdruckfedern eine aktive Hubkraft erzeugen, arbeiten mechanische Klappenhalter über Reibungswiderstand. Sie eignen sich hervorragend als Bremsklappenhalter für schwere Klappen, die nach unten öffnen (beispielsweise bei Barfächern). Durch eine Einstellschraube am Gelenk lässt sich der Reibungswiderstand exakt auf das Eigengewicht der Front justieren.

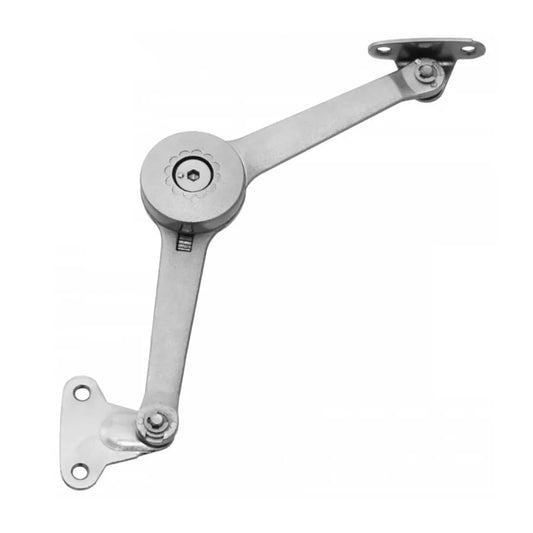

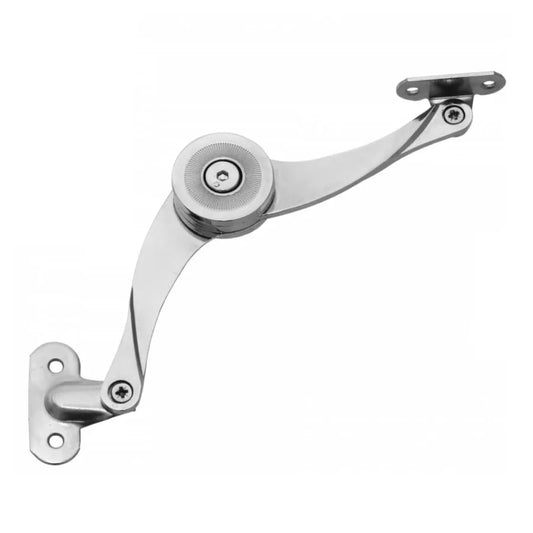

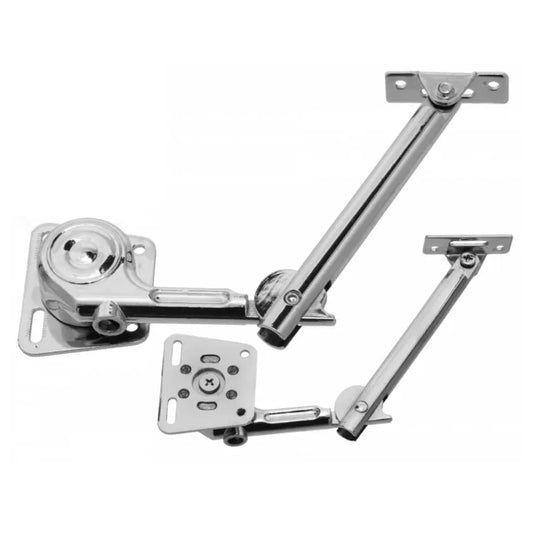

Modelle wie der Mechanischer Klappenhalter PM04, Nickel oder die Hydraulische Türstütze PH01 (links + rechts), Chrom verhindern, dass eine nach unten öffnende Klappe ungebremst herabfällt und die Scharniere aus dem Holz bricht. Auch hier ist die Kombination mit speziellen Klappenscharnieren oder Standard-Topfbändern notwendig.

Kraftspeicher und Hochklappbeschläge (Komplettsysteme)

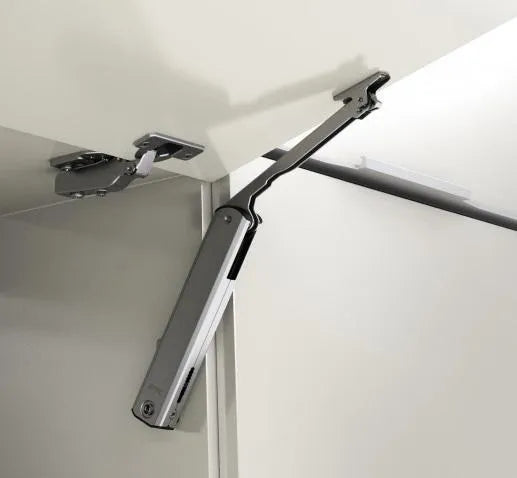

Für maximale Ansprüche an die Kinematik kommen komplette Liftbeschläge zum Einsatz. Diese Systeme integrieren das Scharnier und den Hebemechanismus in einem einzigen massiven Bauteil. Sie arbeiten mit starken, einstellbaren Federpaketen (Kraftspeichern).

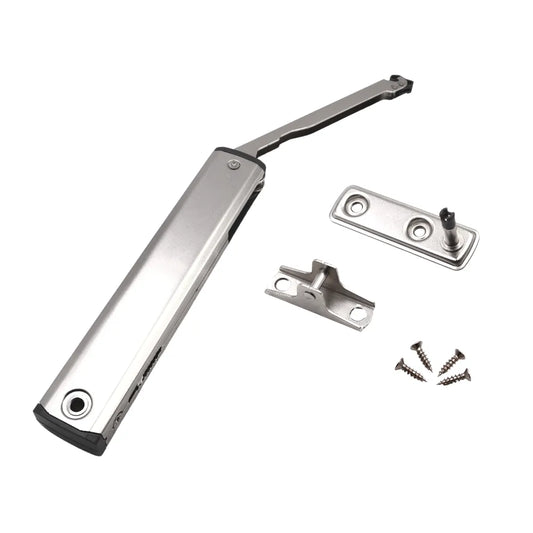

Solche Systeme, wie der Klappenbeschlag HK Komplett-Set Hochklappen Kraftspeicher (L+R), Grau/Nickel, bieten den Vorteil eines stufenlosen Stopps in jeder Position (Multi-Positions-Stopp). Die Front bleibt exakt in dem Winkel stehen, in dem der Nutzer sie loslässt. Für asymmetrische oder besonders breite Fronten lassen sich modulare Systeme wie der FURNICA HK-XS Kraftspeicher LF 500-1500 - Leicht/Mittel/Stark einsetzen, die je nach Frontbreite einseitig oder beidseitig im Korpus montiert werden.

Dimensionierung: Klappenbeschlag für schwere Klappen berechnen

Die häufigste Fehlerquelle bei der Montage von Klappenbeschlägen ist die falsche Berechnung der benötigten Hebekraft. Wer einen Klappenbeschlag für schwere Klappen oder einen Hochklappbeschlag Schwerlast sucht, muss zwei physikalische Werte exakt ermitteln: Das Gewicht der Front (inklusive Griff) und die Höhe der Front.

Berechnung für Gasdruckfedern (Newton)

Als Faustregel in der Möbelmontage gilt: 10 Newton (N) heben etwa 1 Kilogramm (kg) Gewicht. Eine Möbelfront aus 19 mm Spanplatte wiegt bei einer Größe von 600 mm × 400 mm etwa 3,5 kg. Hinzu kommt ein massiver Edelstahlgriff mit 0,5 kg. Das Gesamtgewicht beträgt somit 4,0 kg.

Für diese Front wird eine Hebekraft von rund 40 N benötigt. Da Gasdruckfedern paarweise (links und rechts) montiert werden sollten, um ein Verziehen der Front zu verhindern, wählt man zwei Federn mit jeweils der halben benötigten Kraft, oder man nutzt das nächsthöhere Setup, um Reibungsverluste auszugleichen. Ein Set wie der Gasdruckdämpfer Silber 250mm - 100N wäre hier bereits überdimensioniert und würde die Klappe zu aggressiv aufreißen. Passender wäre ein einstellbares Modell oder eine schwächere Variante.

Für massive Holzfronten oder große MDF-Platten im Schwerlastbereich sind deutlich stärkere Zylinder erforderlich, wie etwa der LIFT-O-MAT Gasdruckdämpfer - 500N. Hier ist zwingend darauf zu achten, dass die Befestigungsschrauben (meist Euroschrauben 5 mm oder Holzschrauben 4 x 16 mm) tief genug im Korpus verankert sind, da die Zugkräfte auf die Montageplatten enorm sind.

Berechnung über den Leistungsfaktor (LF) bei Liftbeschlägen

Komplette Kraftspeicher-Systeme werden nicht primär nach Newton, sondern nach dem Leistungsfaktor (LF) berechnet. Die Formel lautet:

`Leistungsfaktor (LF) = Korpushöhe (mm) × Frontgewicht inkl. doppelter Griffgewichtung (kg)`

Beispiel: Eine Korpushöhe von 400 mm und ein Frontgewicht von 3 kg ergeben einen Leistungsfaktor von 1200. Der Monteur muss nun einen Kraftspeicher wählen, dessen Arbeitsbereich diesen Wert abdeckt. Ein Schwerlast Klappenbeschlag deckt oft Leistungsfaktoren von 3000 bis über 5000 ab.

Öffnungsrichtungen und ihre spezifischen Beschläge

Die Bewegungsrichtung der Front bestimmt die Art der Mechanik grundlegend. Man unterscheidet zwei primäre Anwendungsfälle:

Klappenbeschläge nach oben (Hochklappen)

Hier muss der Beschlag das Gewicht der Front gegen die Schwerkraft anheben und offen halten. Die Beschläge werden so montiert, dass der Totpunkt der Mechanik beim Schließen überwunden wird. Dadurch zieht der Beschlag die Front auf den letzten Millimetern aktiv an den Korpus heran. Für diese Anwendung eignen sich Gasdruckfedern, Hochliftbeschläge und Kraftspeicher.

Ein Klappenbeschlag Gasdruckfeder Schwerlast ist ideal für breite Oberschränke in der Küche. Damit die Klappe sanft schließt, muss das System entweder über eine interne Dämpfung verfügen oder mit separaten Türdämpfern (Soft-Close-Puffern) kombiniert werden, die in die Korpusseite eingebohrt werden (meist 10 mm Bohrung).

Klappenbeschläge nach unten (Klappenhalter)

Wenn eine Front nach unten öffnet (klassisches Barfach oder Hifi-Möbel), wirkt die Schwerkraft beschleunigend. Ein Beschlag, der nach oben drückt, wäre hier fatal. Stattdessen kommen Klappenstützen für schwere Klappen zum Einsatz, die auf Zug arbeiten.

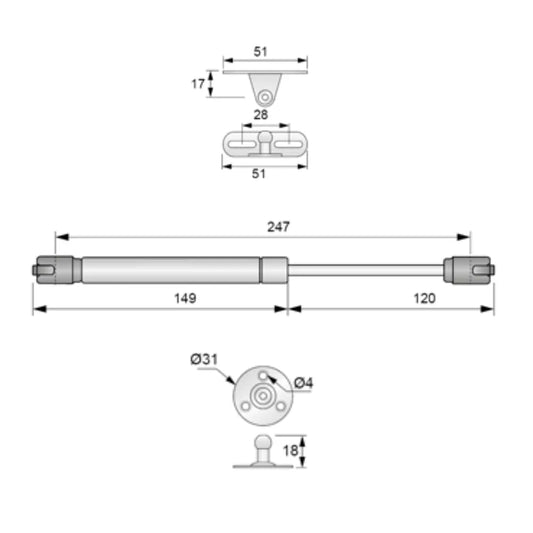

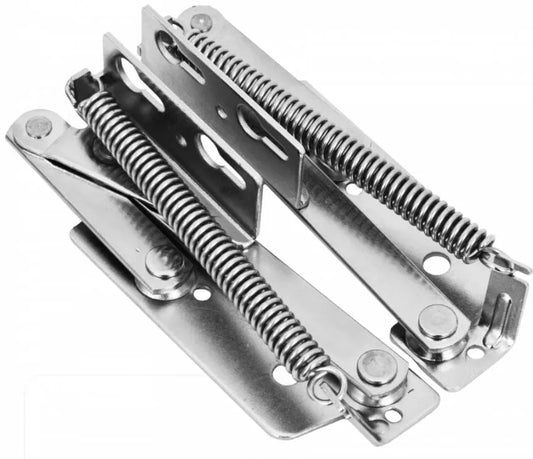

Diese Klappenbeschläge nach unten bremsen den Fall der Tür ab. Ein Klappenhalter, Silber, 250mm - 100N - 10kg ist so konzipiert, dass er das Gewicht beim Öffnen abfängt und beim Schließen einen leichten Widerstand bietet, um ein unkontrolliertes Zuschlagen zu verhindern. Die Front schlägt bei exakt 90° an, sodass sie bündig mit dem Unterboden abschließt und als Ablagefläche genutzt werden kann. Für die Anbindung am unteren Boden werden spezielle Hubscharniere Links+Rechts verwendet, die ohne Topfbohrung auskommen und flach aufgeschraubt werden.

Montage und technische Justierung

Die Montage von Klappenbeschlägen erfordert höchste Präzision. Ein Gasdruckdämpfer arbeitet wie die Sehne im menschlichen Ellenbogengelenk – der exakte Ansatzpunkt am Korpus bestimmt, ob die Bewegung fließend abläuft oder die Front beim Öffnen unkontrolliert nach oben schnellt.

1. Bohrbilder und System 32: Viele moderne Liftbeschläge sind auf das System 32 (Reihenlochung im Abstand von 32 mm mit 5 mm Bohrungsdurchmesser) abgestimmt. Dies erleichtert die Positionierung der Montageplatten an der Korpusinnenseite.
2. Montagemaße bei Gasdruckfedern: Die Position der Kugelzapfen an Korpus und Front definiert den Öffnungswinkel. Für einen Öffnungswinkel von 90° liegt der Anschraubpunkt an der Korpusseite meist etwa 240 mm bis 260 mm von der Korpuskante entfernt, abhängig vom Modell. Die genauen mm-Angaben sind der jeweiligen Montageanleitung zu entnehmen. Abweichungen von nur 2 mm verändern die Hebelwirkung drastisch.
3. Kreuzmontageplatten: Die Anbindung an die Front erfolgt bei Gasdruckfedern oft über runde oder kreuzförmige Montageplatten. Diese werden mit Senkkopfschrauben (meist PZ2 oder TX20) fixiert.
4. Feinjustierung: Bei mechanischen Systemen wie dem Mechanischer Klappenhalter PM01, Chrom erfolgt die Justierung der Haltekraft nach der Montage über eine Inbusschraube am Hauptgelenk. Bei kompletten Liftbeschlägen wird die Federkraft über eine Einstellschraube (meist PZ2) an der Frontseite des Kraftspeichers auf das exakte Frontgewicht eingestellt, bis die Klappe in jeder Position schwebt.

Typische Einsatzbereiche im Möbelbau

• Küchenoberschränke: Hier sind Klappenbeschläge Küche gefragt, die das Kopfanstoßen verhindern. Faltklappenbeschläge (für knickende Fronten) oder Schwenkklappenbeschläge heben die Front komplett aus dem Arbeitsbereich heraus.
• Wohn- und Büromöbel: Für grifflose Designs (Push-to-Open) werden spezielle Gasdruckfedern ohne Selbsteinzug benötigt. Ein Gasdruckdämpfer Silber 250mm 30-200N mit passender Auslegung drückt die Klappe nach dem Auslösen des Tip-On-Mechanismus sanft auf.
• Schwerlast und Industrie: Bei großen Klappen aus Massivholz oder mit Spiegelauflage (z. B. im Bad) ist ein Liftbeschlag Schwerlast oder ein massives Klappscharnier Schwerlast unabdingbar. Hier liegen die Frontgewichte oft bei über 15 kg, was den Einsatz von Mehrfach-Kraftspeichern erfordert.

FAQ – Häufig gestellte Fragen zu Klappenbeschlägen

Wie berechne ich die nötige Newton-Zahl (N) für meine Gasdruckfeder?

Die benötigte Kraft hängt vom Gewicht der Front ab. Als Richtwert gilt: 1 kg Frontgewicht (inklusive Griff) entspricht etwa 10 N. Wiegen Sie die Front ab. Bei einer 5 kg schweren Front benötigen Sie insgesamt 50 N Hubkraft. Es empfiehlt sich, zwei Dämpfer zu montieren (links und rechts), in diesem Fall also zwei Zylinder mit jeweils 20 N bis 30 N.

Was ist der Unterschied zwischen einem Klappenbeschlag und einem Topfband?

Ein Topfband (Scharnier) verbindet die Tür mit dem Korpus und ermöglicht die Drehbewegung. Ein klassischer Klappenbeschlag (wie eine Gasdruckfeder) ist lediglich der Antrieb, der die Tür anhebt und offen hält. Beide Bauteile müssen zusammen verwendet werden. Eine Ausnahme bilden komplette Liftbeschläge (Kraftspeicher-Sets), bei denen Scharnier und Hebemechanismus in einem einzigen Gehäuse integriert sind.

Benötige ich für einen Hochklappbeschlag Schwerlast zusätzliche Scharniere?

Das hängt vom System ab. Wenn Sie starke Gasdruckfedern (z. B. 400 N oder 500 N) verwenden, müssen Sie zwingend robuste Topfbänder (ideal mit 110° oder 155° Öffnungswinkel) montieren. Nutzen Sie hingegen ein geschlossenes Kraftspeicher-Komplettset, sind dort die Gelenke bereits integriert und Sie benötigen keine separaten Scharniere am Oberboden.

Warum schließt meine Klappe nicht vollständig oder steht leicht ab?

Dies hat meist zwei Ursachen: Entweder ist die Gasdruckfeder für das Gewicht der Front zu stark dimensioniert (zu viele Newton), sodass sie permanenten Druck nach außen ausübt. Oder die Montagepunkte (Kugelzapfen) wurden nicht exakt nach den mm-Vorgaben gesetzt, wodurch der Totpunkt der Mechanik beim Schließen nicht überwunden wird. Der Zylinder drückt dann auf den letzten Zentimetern auf, statt zuzuziehen.

Gibt es Softclose Klappenbeschläge?

Ja. Bei Gasdruckfedern ist oft eine Endlagendämpfung im Zylinder integriert, die die Ausfahrgeschwindigkeit auf den letzten Millimetern drosselt. Für das Schließen (Soft-Close) müssen jedoch in der Regel separate Möbeldämpfer in den Korpus eingebohrt werden. Hochwertige Kraftspeicher-Systeme haben die Soft-Close-Dämpfung für das Schließen bereits unsichtbar im Gelenkarm integriert.

Kann ich einen Gasdruckdämpfer reparieren, wenn er Druck verliert?

Nein. Gasdruckfedern sind geschlossene, unter hohem Druck stehende Zylinder, die mit Stickstoff gefüllt sind. Wenn die Dichtungen nach Jahren der Nutzung verschleißen und das Gas entweicht, verliert der Dämpfer seine Hebekraft. Das Bauteil kann nicht nachgefüllt werden und muss komplett ausgetauscht werden. Achten Sie beim Austausch auf die exakt gleiche Länge (z. B. 250 mm oder 270 mm) und die gleiche Newton-Zahl.

Wie wähle ich Scharniere für schwere Klappen nach unten?

Für nach unten öffnende Schwerlast-Klappen sollten Sie spezielle Klappenscharniere (Markant-Scharniere oder Hubscharniere) verwenden, die flach auf den Boden und die Front geschraubt werden. Normale Topfbänder sind hier ungeeignet, da die Hebelwirkung der herabfallenden Front die 35-mm-Topfbohrung ausreißen würde. Kombinieren Sie diese Scharniere immer mit beidseitigen, mechanischen Bremsklappenhaltern.

Häufig gestellte Fragen

Passen diese Klappenbeschläge als Ersatz für IKEA Utrusta?

Ja, unsere Klappenbeschläge sind passend für IKEA Utrusta. Entscheidend für die Montage ist das standardisierte System 32. Überprüfen Sie vor dem Kauf das Gewicht Ihrer Front (in kg) und die Korpushöhe, um den richtigen Kraftspeicher zu wählen. Die Befestigung erfolgt über das Standard-Lochbild 32 mm.

Kann ich einen defekten Blum Aventos Beschlag durch Ihr Modell ersetzen?

Ja, dieser Beschlag eignet sich als Alternative zu Blum Aventos. Achten Sie auf die technischen Parameter: Die lichte Korpustiefe und die Fronthöhe müssen übereinstimmen. Unsere Modelle nutzen das klassische 32-mm-System. Messen Sie den Abstand der Bohrlöcher exakt nach, um eine reibungslose Installation im vorhandenen Raster zu gewährleisten.

Wie berechne ich das richtige Frontgewicht für den Klappenbeschlag?

Das Frontgewicht berechnen Sie aus dem Volumen der Tür (Höhe × Breite × Stärke in dm³) multipliziert mit der Materialdichte (ca. 0,7 kg/dm³ für MDF/Spanplatte) plus dem Gewicht des Griffs. Wählen Sie den Kraftspeicher des Beschlags immer so, dass Ihr ermitteltes Gesamtgewicht exakt im angegebenen Tragkraftbereich liegt.

Haben die Klappenbeschläge eine integrierte Dämpfung (Soft-Close)?

Ja, die meisten unserer Klappenbeschläge verfügen über eine integrierte Soft-Close-Mechanik für sanftes Schließen. Konzeptionell bieten wir Gasdruckfedern und mechanische Federkraftspeicher an. Für eine optimale Funktion muss die Federkraft zwingend auf das Frontgewicht abgestimmt sein. Beachten Sie dazu die Maßangaben und Tragkrafttabellen in der jeweiligen Artikelbeschreibung.

Brauche ich zusätzliche Scharniere für die Montage, kompatibel mit Hettich?

Das hängt vom Beschlagstyp ab. Bei zweiteiligen Hochklappbeschlägen benötigen Sie oft zusätzliche Topfscharniere (Topf-Ø 35 mm). Diese sind kompatibel mit Hettich oder anderen Systemen, solange das Lochbild 32 mm und der Topfabstand übereinstimmen. Kompakte Klappenstützen hingegen werden direkt an Korpus und Front verschraubt, ohne separate Scharniere.
