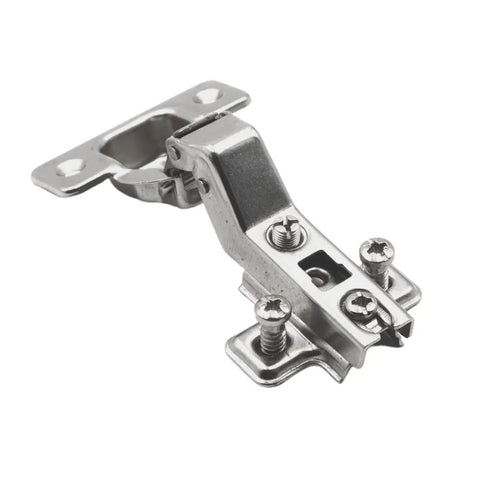

Topfbänder / Schrankscharniere 30 Grad sind spezialisierte Möbelbeschläge, die für Korpusse mit abgewinkelten Fronten konstruiert wurden. Sie gewährleisten eine präzise Schließung, wenn die Korpusseite und die geschlossene Möbeltür keinen standardmäßigen 90-Grad-Winkel bilden, sondern in einem Winkel von +30° zueinander stehen. Diese spezifische Geometrie erfordert eine exakte mechanische Abstimmung des Scharnierarms und der Montageplatte, um Kollisionen der Türkanten beim Öffnungsvorgang zu verhindern und ein gleichmäßiges Fugenbild zu garantieren.

Ein 30-Grad-Topfband verhält sich wie das Kniegelenk eines Spitzensportlers: Es muss die auftretenden Hebelkräfte exakt in einem ungewöhnlichen Winkel abfangen und dabei absolute Stabilität im gesamten Bewegungsablauf garantieren. Für den professionellen Möbelbau, Innenausbau und die Montage von Spezialschränken ist das Verständnis der exakten Maße und Kompatibilitäten dieser Möbelscharniere zwingend erforderlich.

Technische Spezifikationen und Maßvorgaben

Die Konstruktion von Winkelbändern weicht im Bereich des Gelenkarms stark von Standardbändern ab, teilt sich jedoch die genormten Befestigungsmaße im Korpus und in der Front.

  • Topfdurchmesser: Der Standard für diese Topfbänder liegt bei einer Bohrung von 35 mm. Für leichtere oder sehr schmale Fronten gibt es vereinzelt Ausführungen für 26 mm. Der Fräsdurchmesser muss exakt eingehalten werden, um ein Ausreißen unter Last zu verhindern.
  • Bohrtiefe: Die Topfbohrung erfordert in der Regel eine Frästiefe von 11,5 mm - 12,5 mm. Die Türstärke sollte daher mindestens 16 mm betragen, regulär ausgelegt sind die Bänder für Materialstärken bis 22 mm.
  • Lochreihenabstand (System 32): Die Befestigung der Montageplatte im Korpus erfolgt nach dem etablierten 32-mm-System. Der Abstand der vorderen Systembohrung zur Korpusvorderkante beträgt standardmäßig 37 mm.
  • Topfbohrabstand (C-Maß): Der Abstand von der Kante der Tür bis zum Rand der 35-mm-Bohrung liegt je nach gewünschtem Aufschlag meist zwischen 3 mm - 7 mm.

Wer für Standardanwendungen klassische Maße sucht, greift auf Topfbänder 35 mm oder reguläre Topfbänder / Schrankscharniere zurück.

Einsatzbereiche für +30-Grad-Winkelbänder

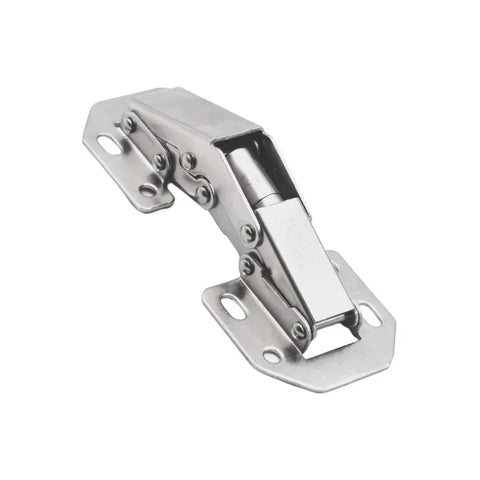

Die Notwendigkeit für einen 30-Grad-Winkel ergibt sich vor allem bei Sonderkonstruktionen im Möbelbau. Während klassische Topfbänder / Schrankscharniere 90 Grad für rechtwinklige Korpusse konzipiert sind, kommen 30-Grad-Bänder in folgenden Szenarien zum Einsatz:

  1. Fünfeck-Eckschränke: In Küchen oder Schlafzimmern, bei denen die Front diagonal über Eck verläuft.
  2. Dachschrägen-Schränke: Wenn der Korpus an die Neigung des Daches angepasst ist und die Front entsprechend schräg an die Seitenwand anschlägt.
  3. Erker- und Polygonmöbel: Individuelle Einbauten, die der Raumgeometrie folgen.

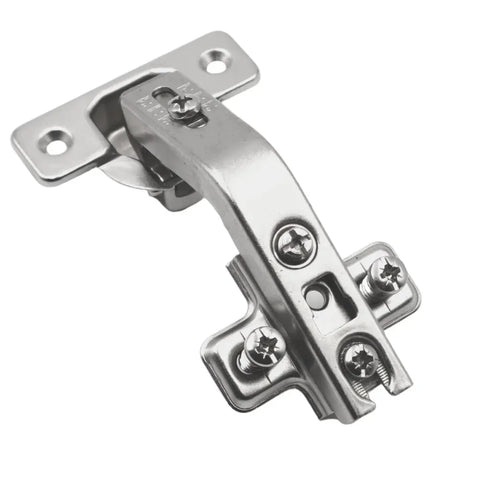

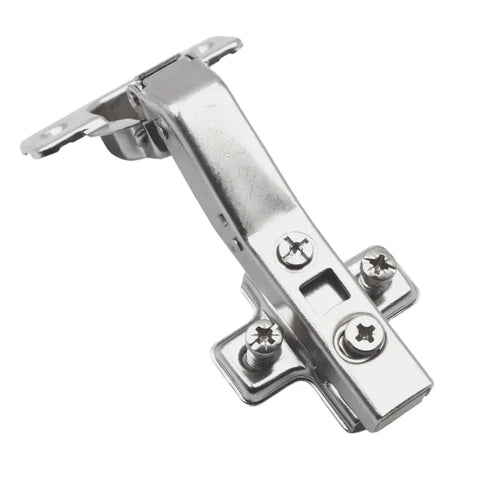

Für abweichende Geometrien müssen andere Spezialbänder berechnet werden, wie etwa Topfbänder / Schrankscharniere 45 Grad oder für extrem stumpfe Winkel Topfbänder / Schrankscharniere 135 Grad.

Auswahlkriterien: Anschlagarten und Kröpfung

Die Position der Tür zum Korpus bestimmt die erforderliche Kröpfung (Biegung des Scharnierarms). Topfbänder gekröpft oder stark gekröpft verändern den Aufschlag der Tür. Es wird zwischen drei Hauptanschlagarten unterschieden:

Eckanschlag (Aufliegend)

Die Tür liegt bei geschlossenem Zustand fast vollständig auf der Stirnseite der Korpuswand auf. Der Scharnierarm ist hierbei gerade (ungekröpft). Für diese Standardanwendung nutzt der Monteur Topfbänder Eckanschlag.

Mittelanschlag (Halb aufliegend / Zwillingsanschlag)

Teilen sich zwei Türen eine Korpusmittelseite (z. B. bei einer Stärke von 19 mm), darf jede Tür nur knapp die Hälfte der Stirnseite verdecken, damit sie nicht kollidieren. Das Scharnier ist hier leicht gekröpft. Entsprechende Bauteile finden sich unter Topfbänder Mittelanschlag.

Innenanschlag (Innenliegend)

Die Tür schlägt nicht auf die Korpuswand auf, sondern liegt bündig zwischen den Korpusseiten. Der Scharnierarm ist stark gekröpft. Einschlagende Topfbänder erfordern ein genaues Spaltmaß. Hierfür werden Topfbänder Innenanschlag beziehungsweise Topfbänder Innenliegende Türen verbaut.

Mechanik: Dämpfung und Schließtechnik

Moderne Schrankscharniere verfügen über integrierte Mechaniken zur Steuerung der Schließgeschwindigkeit.

Bei Schrankscharnieren mit Dämpfung (Soft-Close) ist ein hydraulischer Zylinder im Scharniertopf oder im Gelenkarm verbaut. Dieser fängt die kinetische Energie der zufallenden Tür ab einem Winkel von ca. 30° ab und zieht die Front sanft und geräuschlos an den Korpus. Das System arbeitet mit einem definierten Widerstand. Solche Topfbänder / Schrankscharniere mit dämpfung (Soft Close) schonen das Material und verhindern das laute Aufschlagen von schweren MDF- oder Massivholzfronten.

Wichtig für die Planung: Soft-Close-Mechanismen dürfen nicht mit Push-to-Open-Systemen (Tip-On) kombiniert werden. Push-to-Open erfordert ungedämpfte Scharniere, idealerweise mit einer Freilauffunktion oder einer inversen Feder, damit der Ausstoßstift die Tür aufdrücken kann.

Montage, Technik und Justierung

Die Montage von 30-Grad-Bändern erfordert Präzision. Eine Bohrschablone für Topfbänder ist für die exakte Positionierung der 35-mm-Bohrung sowie der beiden 5-mm-Bohrungen für die Befestigungsdübel des Topfes essenziell.

Die Montageplatte (Kreuzmontageplatte)

Die Verbindung zwischen Korpus und Scharnierarm stellt die Montageplatte her. Eine häufig verwendete Variante ist die H2-Montageplatte. Die Bezeichnung "H2" steht für eine Bauhöhe von 2 mm. Diese Höhe fließt direkt in die Berechnung des Türaufschlags ein. Die Befestigung erfolgt meist über vormontierte Euro-Schrauben (Durchmesser 5 mm), die direkt in die System-32-Lochreihe greifen, oder über Spanplattenschrauben.

3D-Justierung (Schrankscharnieren einstellen)

Nach dem Einhängen (oft per werkzeugloser Clip-Technik) muss das Fugenbild eingestellt werden. Jedes professionelle Möbelschanier bietet eine 3D-Verstellung über entsprechende Exzenterschrauben:

  1. Tiefenverstellung: Bewegt die Tür näher an den Korpus heran oder weiter weg (meist +2 mm / -2 mm). Reguliert den Spalt zwischen Tür und Korpusvorderkante.
  2. Höhenverstellung: Erfolgt über die Montageplatte (meist +2 mm / -2 mm). Richtet die Tür vertikal aus.
  3. Auflagenverstellung / Seitenverstellung: Die primäre Einstellschraube für Schrankscharniere im Scharnierarm. Sie bewegt die Tür nach links oder rechts und justiert die Fugenbreite zwischen zwei Türen.

Sollte bei alten Möbeln das Bohrloch im Korpus ausgerissen sein, kommt eine Schrankscharniere Reparaturplatte zum Einsatz. Diese Metallplatte überbrückt das beschädigte Holz und bietet neue Gewindegänge für die sichere Verschraubung der Montageplatte.

Ausgewählte 30-Grad-Komponenten im Detail

Für die Umsetzung von +30-Grad-Winkeln stehen spezifische Bauteile zur Verfügung, die exakt auf diese Korpusgeometrie abgestimmt sind:

FAQ – Häufige technische Fragen

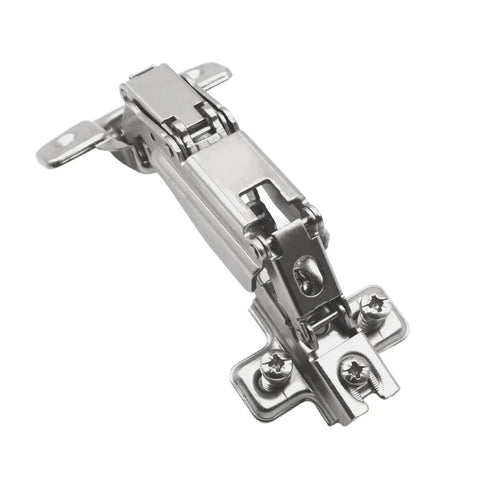

Was sind die gängigsten Schrankscharniere Arten? Die Klassifizierung erfolgt primär über den Öffnungswinkel und die Anschlagart. Standardbänder öffnen auf 95° oder 110°. Für Innenschubkästen werden Weitwinkelbänder benötigt, etwa Topfbänder / Schrankscharniere 155 Grad oder Topfbänder / Schrankscharniere 165 Grad. Zudem unterscheidet man nach der Korpusgeometrie (z. B. 30-Grad- oder 45-Grad-Winkelbänder).

Gibt es Schrank Scharniere ohne Topf? Ja. Wenn die Frontstärke keine 35-mm-Topfbohrung zulässt (z. B. bei dünnen Platten unter 15 mm), werden Aufschraubscharniere oder Flach-Steckscharniere verwendet. Diese werden ohne Fräsung direkt auf die Oberfläche geschraubt, bieten jedoch meist weniger Justiermöglichkeiten und eine geringere Tragkraft als echte Topfbänder.

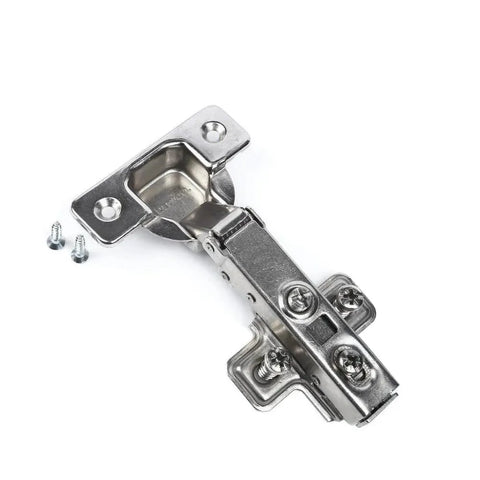

Kann ich ein 30-Grad-Band für eine Standardtür verwenden? Nein. Ein 30-Grad-Winkelband ist ausschließlich für Korpusse konstruiert, deren Seitenwände in einem 30-Grad-Winkel zur Front stehen. Für einen rechtwinkligen Korpus mit einer Standardtür, die sich um 110 Grad öffnen soll, ist zwingend ein Topfbänder / Schrankscharniere 110 Grad erforderlich.

Wie bestimme ich den Topfband Durchmesser? Der Topfband Durchmesser wird an der breitesten Stelle des zylindrischen Scharniertopfes gemessen. In 95 % der Fälle im europäischen Möbelbau beträgt dieser 35 mm. Ältere Modelle oder Sondermöbel (z. B. leichte Badschränke) nutzen oft 26 mm. Das Maß muss vor dem Fräsen mit einem Messschieber exakt verifiziert werden.
