Topfbänder und Schrankscharniere mit 110 Grad Öffnungswinkel sind der technische Standard für klassische Möbeltüren mit vertikaler Drehachse. Sie verbinden die Korpusseite mit der Möbelfront und ermöglichen ein weites, komfortables Aufschwenken der Tür, ohne dass diese an benachbarte Schrankelemente stößt. Für Schreiner, Möbelbauer und routinierte Monteure stellt der Öffnungswinkel von 110° den optimalen Kompromiss aus maximaler Zugänglichkeit des Schrankinneren und platzsparender Türführung im Raum dar.

Die Konstruktion als verdecktes Topfscharnier sorgt dafür, dass der Beschlag bei geschlossener Tür von außen unsichtbar bleibt. Die in dieser Kategorie geführten Scharniere 110 Grad basieren auf dem etablierten Bohrloch-Standard von 35 mm Durchmesser für den Scharniertopf. Sie eignen sich für Korpusstärken von 16 mm bis 19 mm und sind das Rückgrat der modernen Möbelkonstruktion in Küchen, Bädern, Büros und Wohnräumen.

Maße, Technik und Eignung der 110-Grad-Scharniere

Ein Scharnier 110 Grad ist so konzipiert, dass die Tür leicht über den rechten Winkel hinaus öffnet. Dies verhindert, dass Schubladen oder Innenauszüge beim Herausziehen an der Innenseite der geöffneten Tür schleifen. Der Scharniertopf wird in die Möbelfront eingelassen. Die Standard-Bohrtiefe für den Topf beträgt in der Regel 11,5 mm bis 12,0 mm, weshalb die Türstärke mindestens 15 mm betragen sollte, um ein Durchbohren oder Ausreißen des Materials zu verhindern.

Die richtige Anschlagart: Kröpfung und Fugenbild

Die Wahl des exakten Scharniertyps hängt von der Position der Tür im Verhältnis zur Korpusseite ab. In der Fachsprache wird dies über die Kröpfung des Scharnierarms definiert. Die Arten von Schrankscharnieren unterteilen sich bei 110° in drei wesentliche Kategorien:

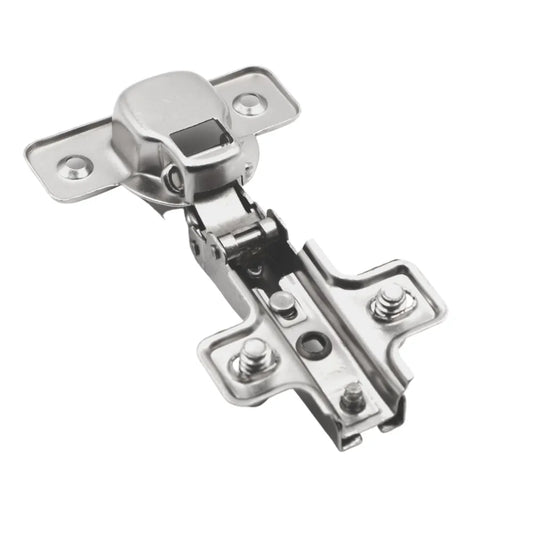

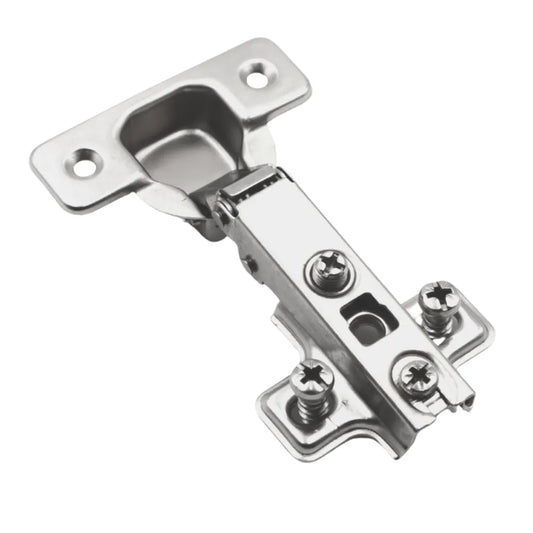

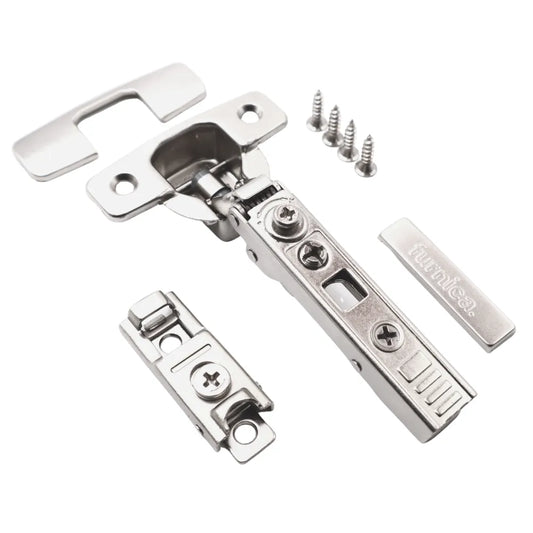

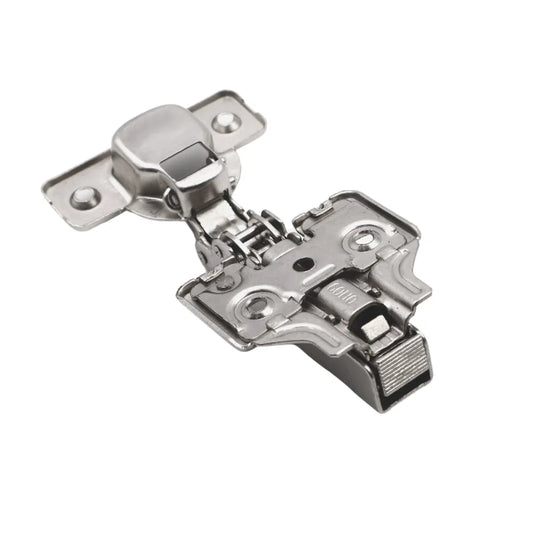

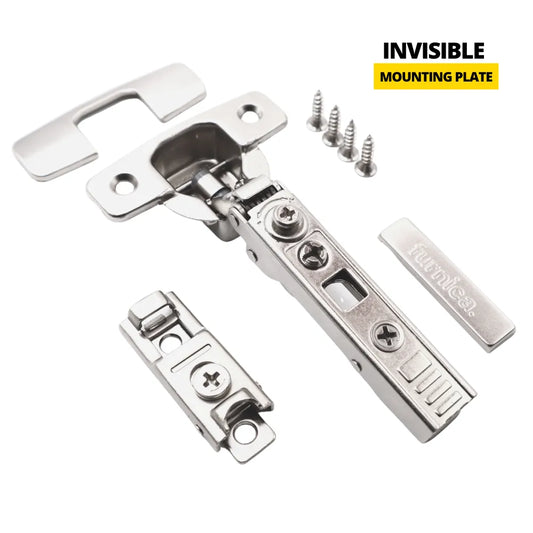

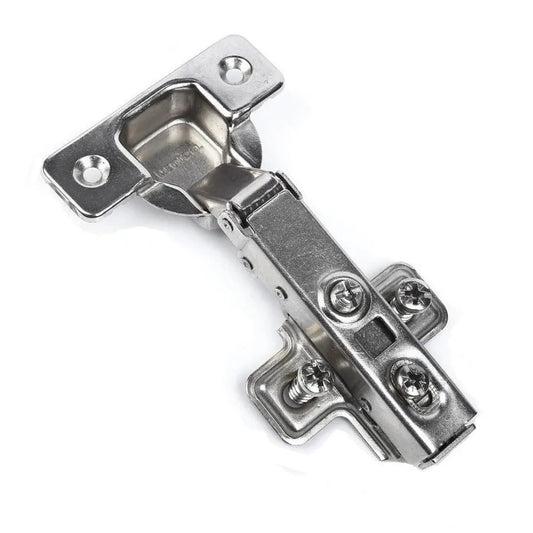

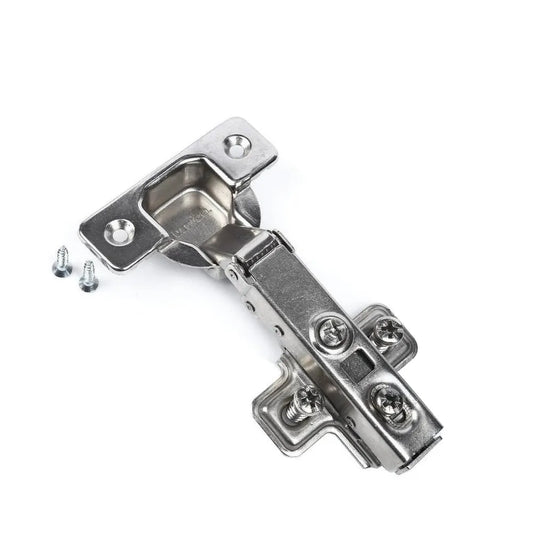

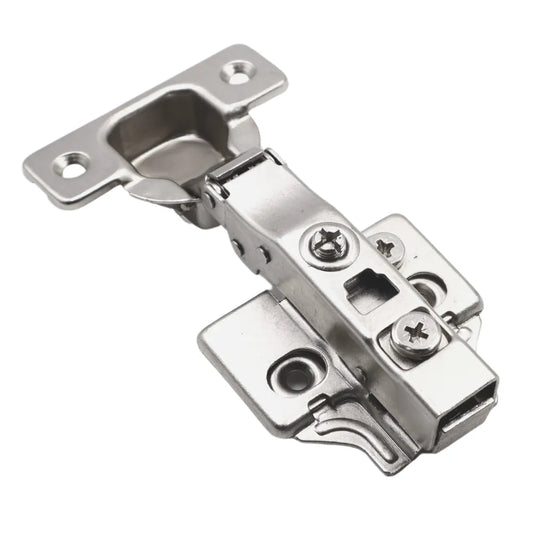

  • Eckanschlag (aufliegende Tür): Die geschlossene Möbeltür verdeckt die Stirnkante der Korpusseite nahezu vollständig. Es bleibt lediglich eine schmale Fuge (meist 1,5 mm bis 2,0 mm) zum benachbarten Schrank, um ein kollisionsfreies Öffnen zu gewährleisten. Der Scharnierarm ist hierbei gerade (0 mm Kröpfung). Passende Beschläge finden Sie bei den Topfbändern für den Eckanschlag.

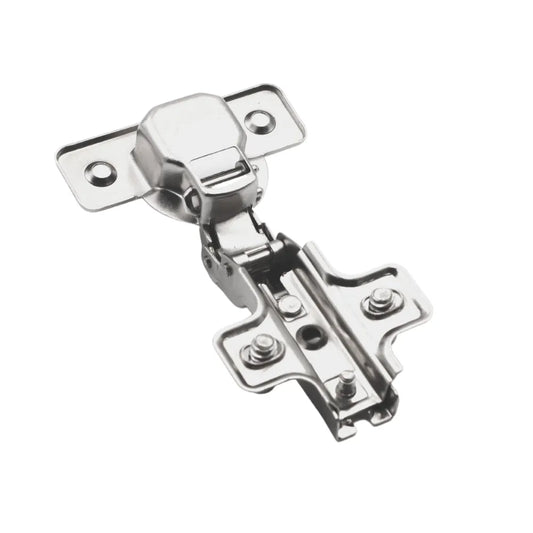

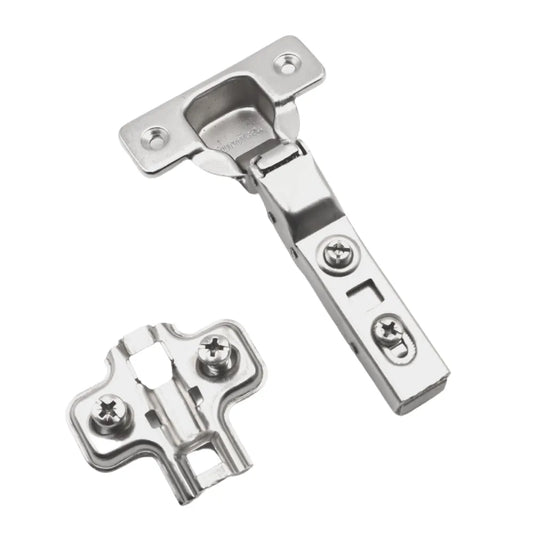

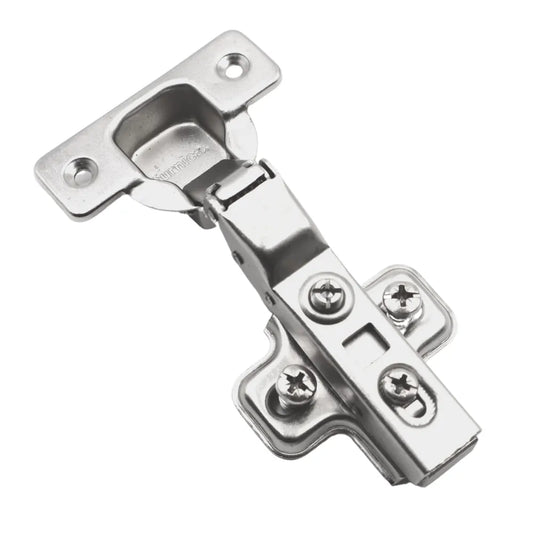

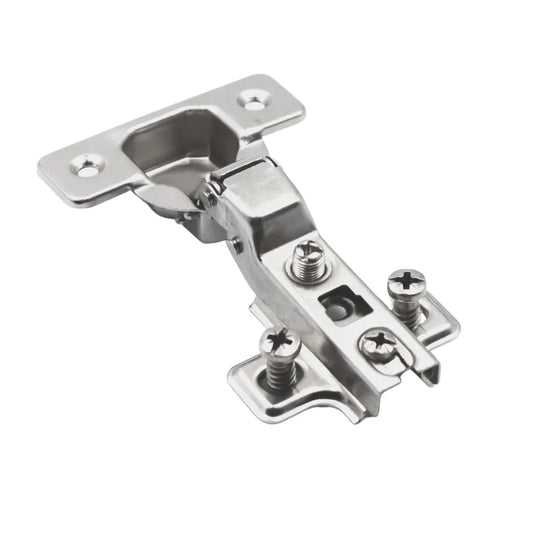

  • Mittelanschlag (halb aufliegend): Treffen zwei Türen auf eine einzige, gemeinsame Mittelwand (z. B. bei durchgehenden Kleiderschränken), muss sich jede Tür die Stirnkante der 16 mm oder 19 mm starken Korpusseite teilen. Der Scharnierarm ist stark gekröpft (meist 9,5 mm), sodass die Tür nur zur Hälfte aufliegt. Entsprechende Ausführungen sind unter Topfbänder Mittelanschlag gelistet.

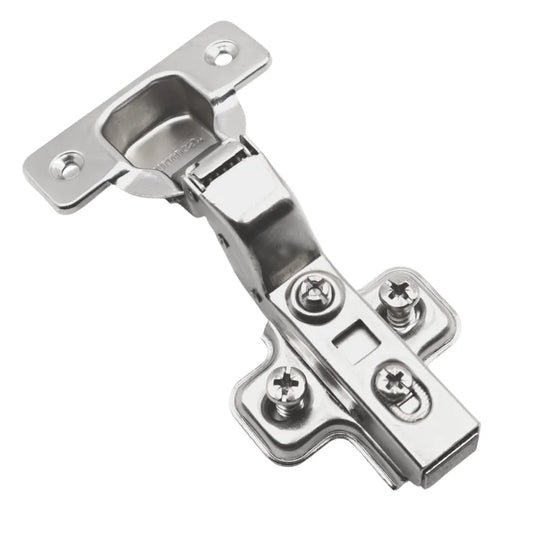

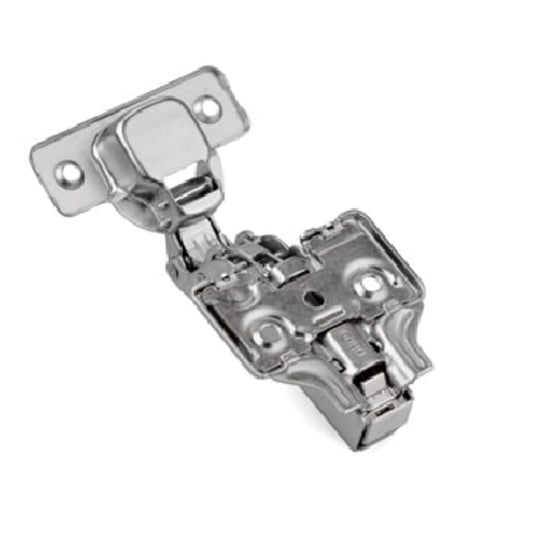

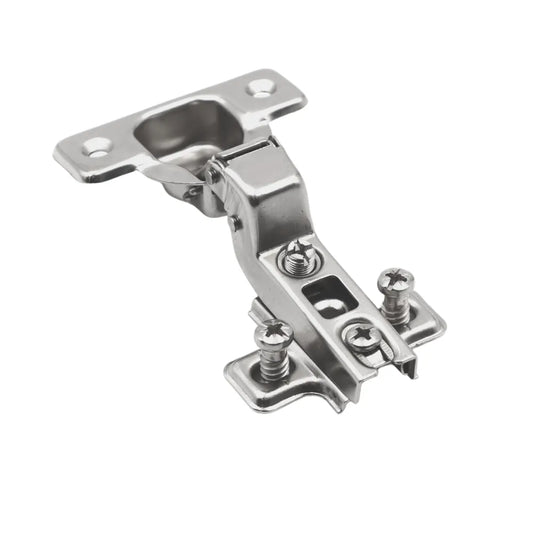

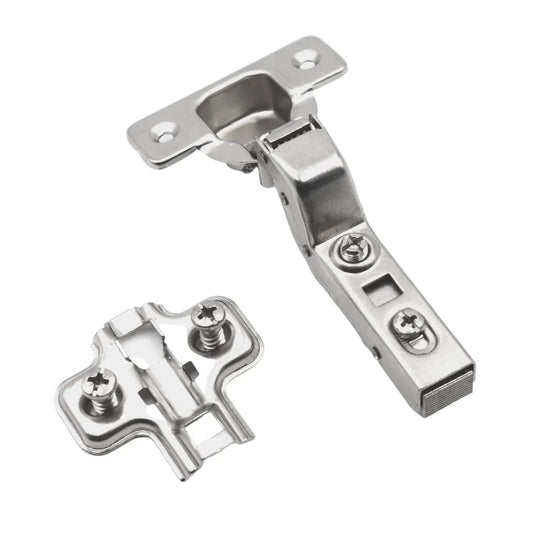

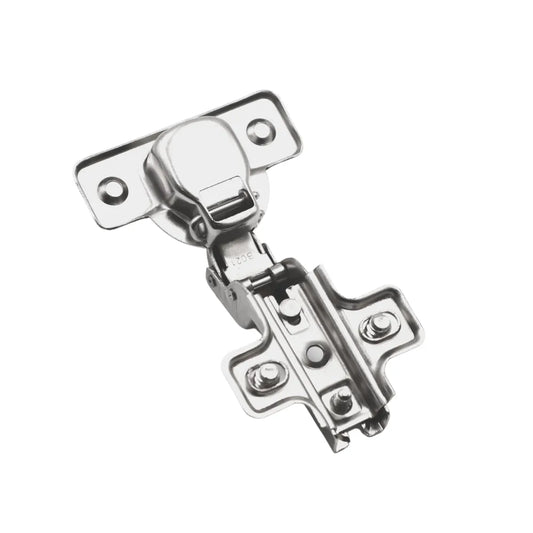

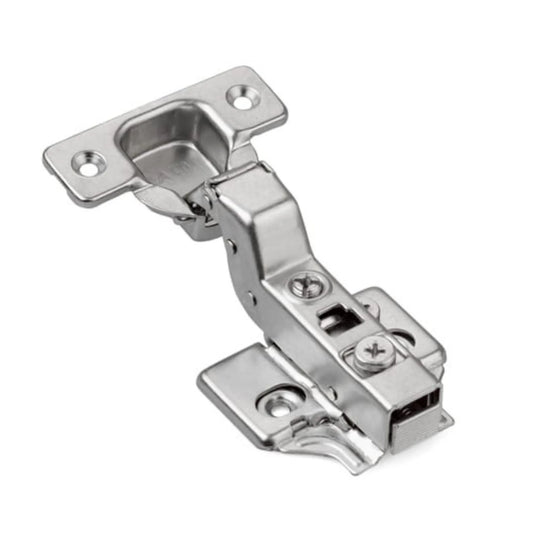

  • Innenanschlag (innenliegende Tür): Die Tür schlägt nicht auf den Korpus auf, sondern liegt bündig zwischen den Schrankseiten. Die Stirnkanten des Korpus bleiben sichtbar. Der Scharnierarm ist maximal gekröpft (meist 15 mm bis 18 mm). Für diese Konstruktion greifen Profis auf Topfbänder für den Innenanschlag beziehungsweise Topfbänder für innenliegende Türen zurück.

Schließmechanik: Soft-Close vs. Standard

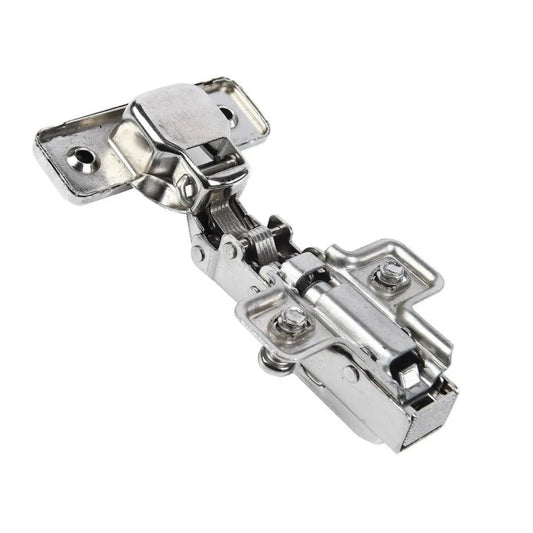

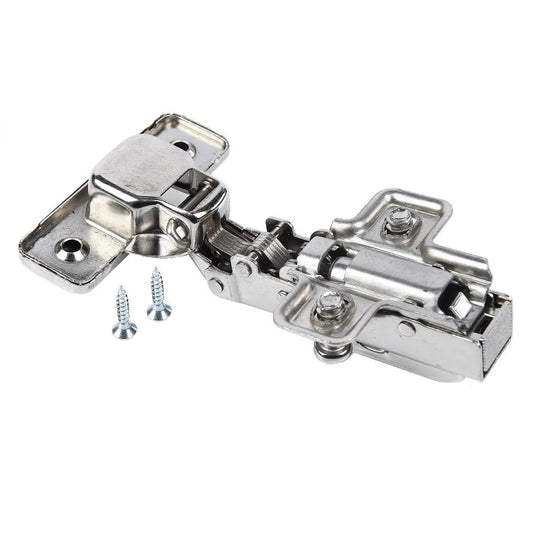

Ein wesentliches technisches Merkmal ist die integrierte Schließautomatik. Topfbänder mit Dämpfung (Soft Close) verfügen über einen kleinen Hydraulikzylinder im Scharniertopf oder im Gelenkarm. Dieser fängt die Schwungmasse der zufallenden Tür ab einem Winkel von etwa 30° ab und zieht sie sanft und geräuschlos in die Endposition. Die Kraft der Dämpfung ist bei hochwertigen Modellen auf das Türgewicht abgestimmt.

Ungedämpfte Topfscharniere 110 Grad sind mit einer einfachen Schließfeder ausgestattet. Sie ziehen die Tür auf den letzten Zentimetern kraftvoll zu. Diese Variante ist zwingend erforderlich, wenn Sie die Tür mit einem separaten Push-to-Open-Mechanismus (Tip-On) ausstatten möchten, da der Gegendruck des Auslösestifts eine Dämpfung blockieren würde.

Montage und 3D-Justierung nach Maß

Die Montage von Topfbändern 35 mm erfordert Präzision. Die Bohrung in der Front erfolgt mit einem 35-mm-Forstnerbohrer. Ein kritischer Wert ist das sogenannte C-Maß. Dieses beschreibt den Abstand vom Rand der Topfbohrung bis zur Außenkante der Möbeltür. Je nach Hersteller und gewünschter Fugenbreite liegt das C-Maß typischerweise zwischen 3 mm und 7 mm. Eine Abweichung hier verändert die seitliche Auflage der Tür massiv.

Die Befestigung der Montageplatte an der Korpusinnenseite erfolgt meist im System 32. Das bedeutet: Die Bohrlöcher haben einen Abstand von 32 mm zueinander und sitzen 37 mm von der vorderen Kante der Korpusseite entfernt.

Die anschließende 3D-Justierung über die Exzenterschrauben funktioniert wie das Feintuning an einem Getriebe – Millimeterarbeit entscheidet über ein paralleles, sauberes Fugenbild.

  • Höhenverstellung: Erfolgt über die Langlöcher oder eine Exzenterschraube an der Montageplatte (meist ± 2 mm).
  • Seitenverstellung: Reguliert die Fugenbreite zwischen den Türen. Die Einstellschraube für Schrankscharniere im vorderen Teil des Scharnierarms erlaubt Korrekturen von meist -2 mm bis +2 mm.
  • Tiefenverstellung: Stellt den Abstand zwischen Tür und Korpusvorderkante ein, wichtig für das bündige Schließen ohne Klappern.

Viele moderne Scharniere nutzen eine Clip-Technik. Dabei wird der Scharnierarm werkzeuglos auf die Montageplatte gerastet, was die Endmontage großer Schrankfronten durch eine einzelne Person erheblich erleichtert.

Ausgewählte 110-Grad-Topfbänder für den professionellen Einsatz

Die Spezifikationen der Beschläge variieren je nach Einsatzzweck, Gewicht der Tür und gewähltem Plattenmaterial. Die folgende Auswahl zeigt die technischen Unterschiede innerhalb der 110-Grad-Klasse:

FAQ – Häufige Fragen zur Technik und Montage

Wie stelle ich Schrankscharnieren ein, wenn die Tür schief hängt? Eine schief hängende Tür wird über die Seitenverstellschraube (die vordere Schraube am Scharnierarm) korrigiert. Hängt die Tür oben zu weit nach außen, drehen Sie die Schraube am oberen Scharnier im Uhrzeigersinn (die Tür bewegt sich in Richtung Korpusseite) und am unteren Scharnier leicht gegen den Uhrzeigersinn. Prüfen Sie das Fugenbild nach jeder Vierteldrehung.

Gibt es eine Bohrschablone speziell für das Ikea Utrusta 110-Grad Scharnier? Scharniere von großen Möbelhäusern basieren in der Regel auf dem industriellen Standardmaß. Eine universelle Bohrschablone für Topfbänder mit 35 mm Topfdurchmesser und einem Bohrbild für das System 32 ist für nahezu alle gängigen Marken (inklusive Hettich, Blum oder Ikea-Zulieferer) kompatibel. Achten Sie lediglich auf das korrekte C-Maß (Abstand Topfbohrung zur Türkante).

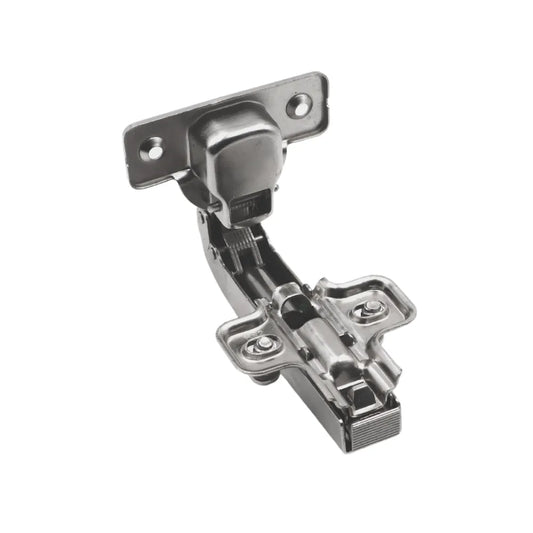

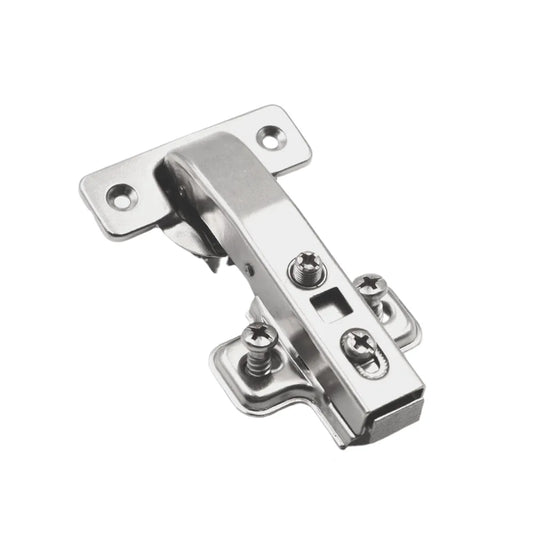

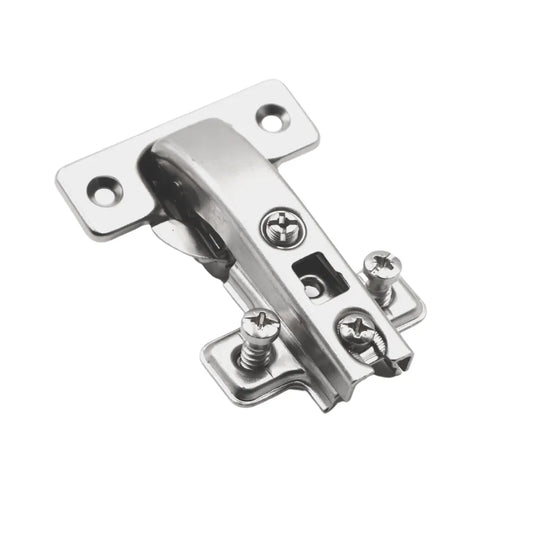

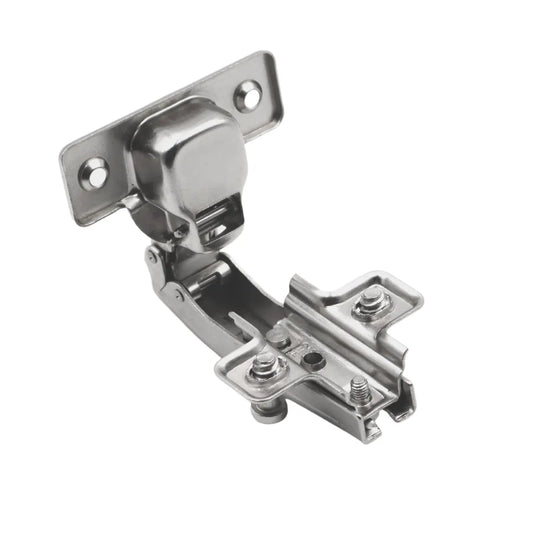

Was bedeutet H0 und H2 bei der Montageplatte? Die Kennzeichnung H (Höhe) oder D (Distanz) gibt an, wie dick die Montageplatte aufbaut. H0 bedeutet 0 mm zusätzliche Distanz – der Standard für 16 mm bis 19 mm starke Korpusseiten bei aufliegenden Türen. Eine H2-Platte baut 2 mm höher auf. Sie wird verwendet, wenn die Korpusseite dünner ist (z. B. 15 mm) oder wenn bei einem Mittelanschlag mehr Platz für die Fuge zwischen zwei Türen benötigt wird.

Wie viele Topfbänder 110 Grad brauche ich pro Möbeltür? Die Anzahl richtet sich primär nach der Höhe und dem Gewicht der Front (z. B. schwere MDF-Platte vs. leichte Spanplatte). Als technische Faustregel gilt:

  • Bis 900 mm Höhe / 4 kg bis 6 kg: 2 Scharniere
  • Bis 1600 mm Höhe / 12 kg bis 17 kg: 3 Scharniere
  • Bis 2000 mm Höhe / 17 kg bis 22 kg: 4 Scharniere
  • Bis 2400 mm Höhe / ab 22 kg: 5 Scharniere

Eignen sich diese Bänder als Kühlschrankscharniere? Reguläre 110-Grad-Möbelscharniere sind für reine Holzfronten gedacht. Bei Einbaukühlschränken muss unterschieden werden: Bei der Schlepptürtechnik öffnen reguläre Möbelscharniere die Schranktür, welche über Gleitschienen mit der Kühlschranktür verbunden ist. Bei der Festtürtechnik (Schrankfront ist fest an die Gerätetür geschraubt) tragen spezielle, extrem flache Schwerlastscharniere des Geräteherstellers das Gewicht. Standard-Topfbänder sind für die Festtürtechnik nicht geeignet.

Verwandte Scharnier-Systeme und Öffnungswinkel

Je nach Raumverhältnissen und Schrankkonstruktion stoßen 110-Grad-Scharniere an ihre Grenzen – etwa bei Eckschränken, Badmöbeln mit Innenspiegeln oder Dachschrägen. In diesen Fällen greifen Konstrukteure auf abweichende Öffnungswinkel zurück. Alle Varianten basieren auf der identischen 35-mm-Topfbohrung, unterscheiden sich aber in der Geometrie des Gelenkarms:
