Schubladenschienen mit Dämpfung (Soft-Close) sind mechanische Führungssysteme für Schubkästen, die mit einem integrierten hydraulischen oder pneumatischen Zylinder ausgestattet sind. Diese Technologie bremst die kinetische Energie des zulaufenden Schubkastens auf den letzten Zentimetern ab und zieht ihn geräuschlos in die geschlossene Endposition. Für den Möbelbau, den Innenausbau und die Schreinerei stellt diese Beschlagtechnik den aktuellen Standard dar, um Materialverschleiß durch hartes Anschlagen zu verhindern und die Ergonomie von Korpussystemen zu optimieren.

Die Mechanik basiert auf dem Zusammenspiel zweier Komponenten: Einer Zugfeder für den Selbsteinzug und einem Dämpfungszylinder. Der Dämpfungszylinder wirkt dabei wie der Stoßdämpfer eines schweren Fahrzeugs, der die Wucht eines Aufpralls sanft absorbiert und in eine gleichmäßige Gleitbewegung übersetzt. Sobald der Schubkasten manuell bis zu einem definierten Punkt (meist ca. `30 mm` bis `50 mm` vor der Korpusvorderkante) eingeschoben wird, greift der Mitnehmerstift in das Dämpfungsmodul ein. Die Feder übernimmt die Zugkraft, während das Fluid oder Gas im Zylinder kontrolliert verdrängt wird, um die Geschwindigkeit zu drosseln.

Führungstypen und mechanische Konstruktion

Bei der Planung von Korpussen und der Auswahl der passenden Schubladenschienen soft close müssen Konstrukteure zwischen verschiedenen Führungstypen unterscheiden. Die Wahl beeinflusst das Fugenbild, die nutzbare lichte Weite des Schubkastens und die Tragkraft.

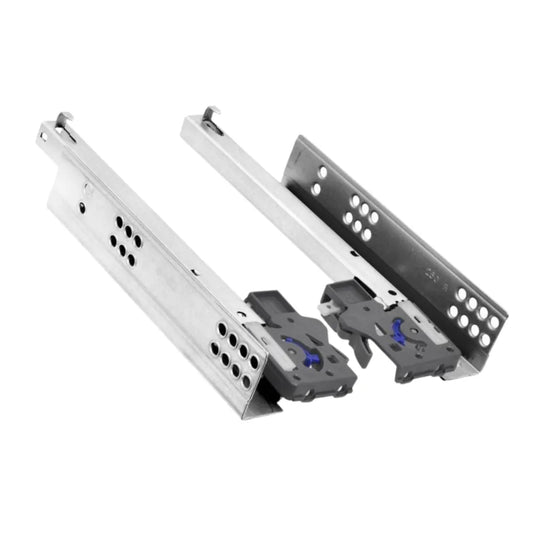

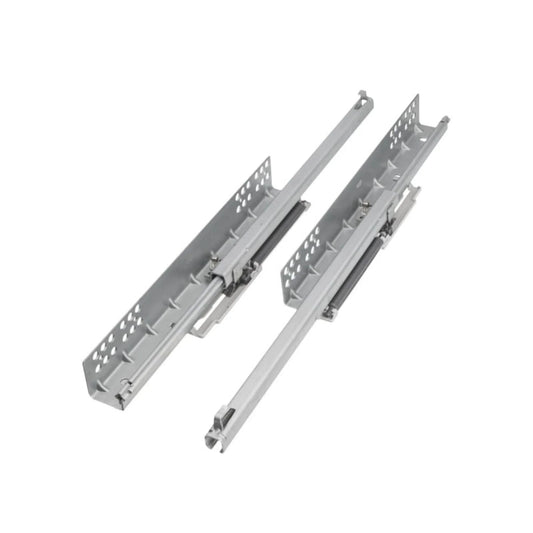

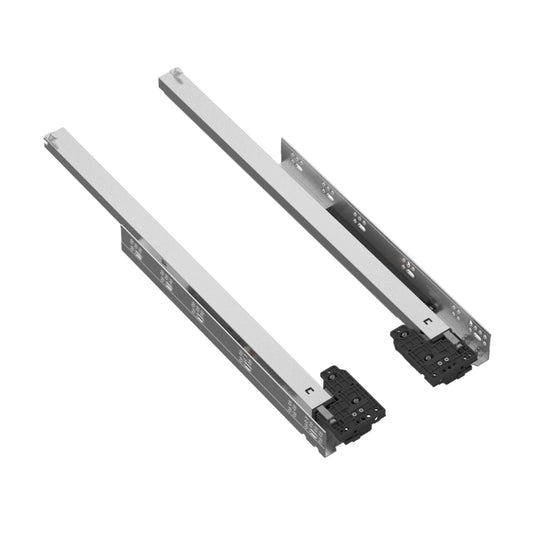

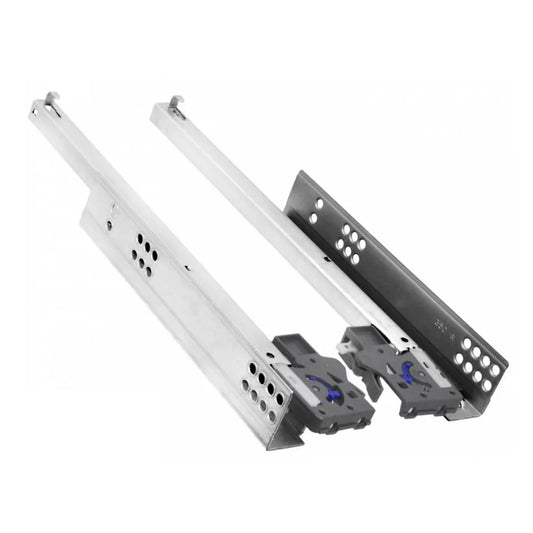

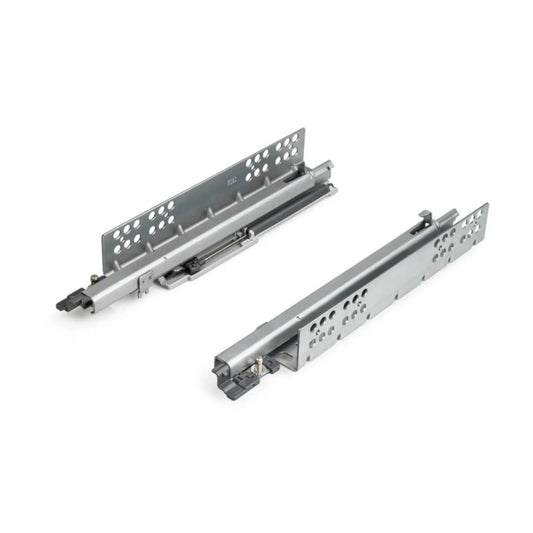

Unterflurführungen (Unterbau)

Bei Unterflurführungen wird die Schiene verdeckt unter dem Schubkastenboden und an der Korpusseite montiert. Die Seitenwände des Schubkastens verdecken die Beschlagtechnik bei geöffneter Lade vollständig. Dies ist die bevorzugte Wahl für hochwertige Möbel aus Massivholz oder furnierten Platten, bei denen die Ästhetik der Holzverbindung im Vordergrund steht.

Ein typisches System wie die Soft-Close Unterflurführungen Schubladenschienen 350mm erfordert eine exakte Fertigung des Schubkastens. Die Holzdicke der Schubladenzargen ist hierbei ein kritischer Faktor; die meisten Unterflurführungen sind für Zargendicken von `16 mm` oder `19 mm` ausgelegt. Zudem muss der Schubkastenboden um einen definierten Wert (oft `12 mm` bis `15 mm`) hochgesetzt werden, um Platz für die Schiene zu schaffen. Viele moderne Unterflurführungen bieten eine werkzeuglose 3D-Frontverstellung (Höhe, Seite, Neigung), was ein exaktes Fugenbild ermöglicht. Ein Beispiel hierfür ist die Soft-Close Unterflurführungen Schubladenschienen, Vollauszug, 3D-Frontverstellung 450mm.

Kugelführungen (Seitenmontage)

Kugelführungen bestehen aus ineinandergreifenden Stahlprofilen, in denen Stahlkugeln in Kugelkäfigen laufen. Sie werden seitlich an den Schubkasten und an die Korpusinnenwand geschraubt. Diese Schienen sind extrem robust, verwindungssteif und weisen eine sehr geringe Durchbiegung auf.

Für die seitliche Einbauluft muss bei Standard-Kugelführungen (wie dem Maß H45) zwingend ein Spaltmaß von exakt `12,7 mm` (oft gerundet auf `13 mm`) pro Seite eingeplant werden. Ein Set wie der 1 Satz Soft-Close Kugelführung Schubladenschienen, H45 trägt Lasten von typischerweise `30 kg` bis `45 kg`. Die seitliche Montage ist handwerklich einfacher umzusetzen als der Unterbau, da der Schubkasten als einfache Kiste ohne hochgesetzten Boden konstruiert werden kann.

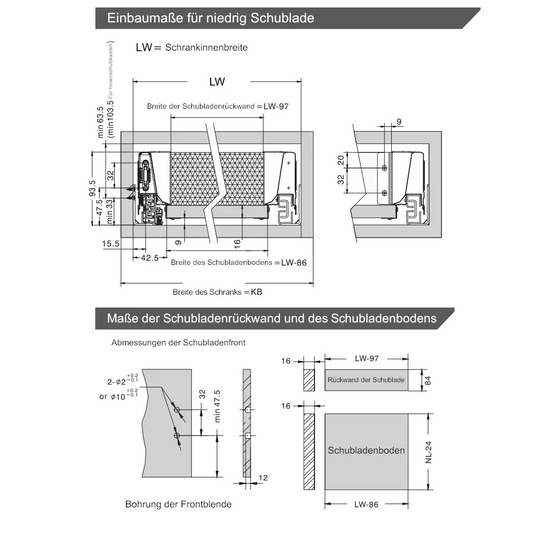

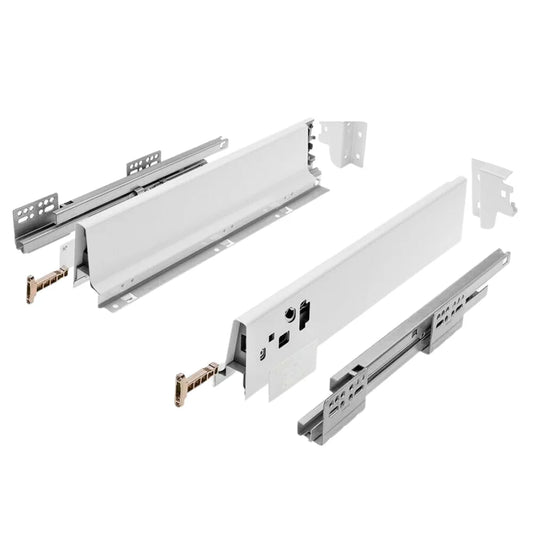

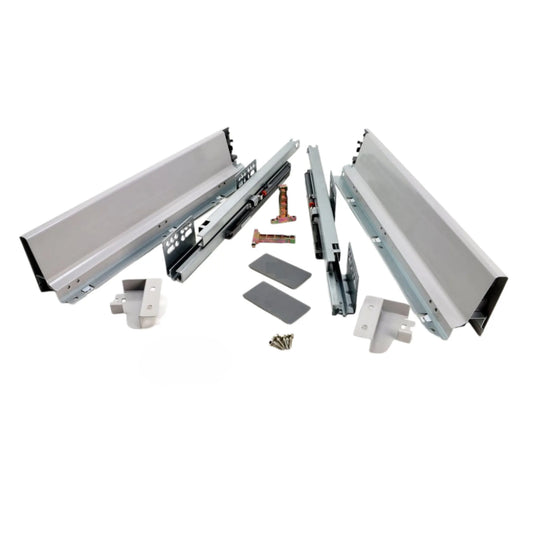

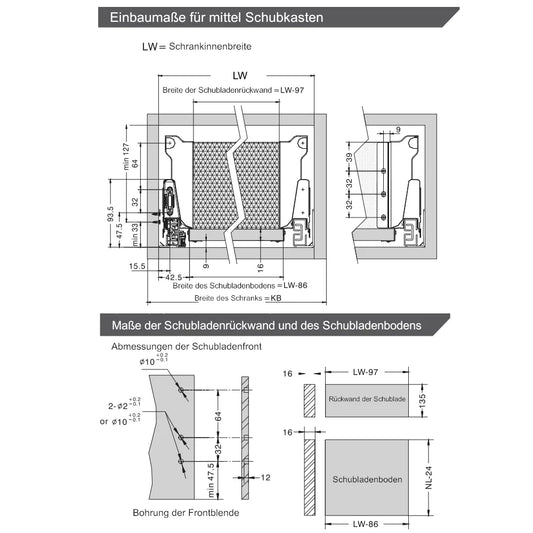

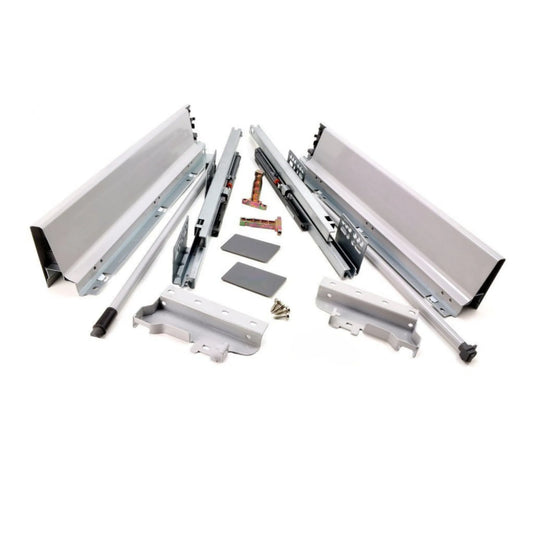

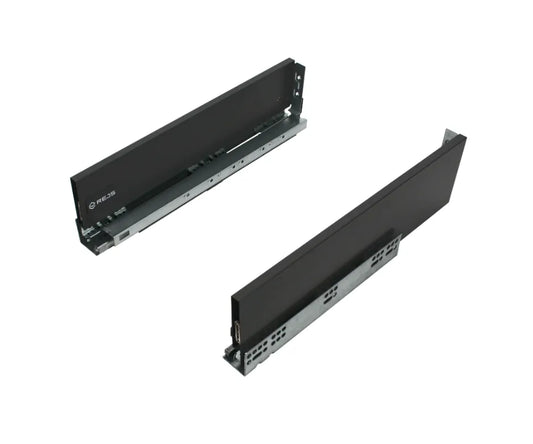

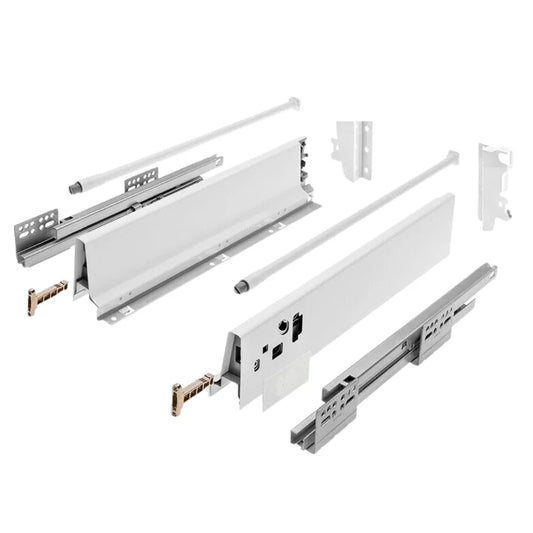

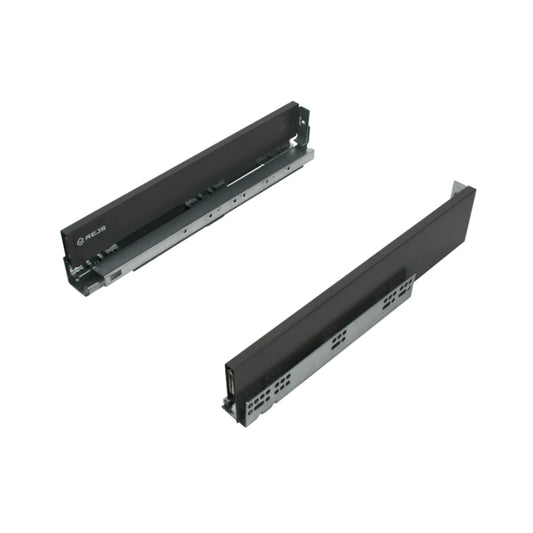

Komplette Schubladensysteme (Zargensysteme)

Neben reinen Schienen für Holzschubkästen existieren Komplettsysteme, bei denen die Schubladenschiene und die metallische Seitenwand (Zarge) eine Einheit bilden. Der Monteur muss lediglich den Holzboden, die Holzrückwand und die Frontblende zuschneiden und verschrauben. Diese Systeme sind in verschiedenen Höhen erhältlich, um unterschiedliche Staugüter aufzunehmen:

Auszugslänge: Vollauszug vs. Teilauszug

Die Auszugslänge definiert, wie weit der Schubkasten aus dem Korpus herausgezogen werden kann.

Ein Vollauszug besteht aus drei ineinander gleitenden Profilen. Der Schubkasten lässt sich zu 100 % seiner Nennlänge aus dem Korpus ziehen. Dies ist essenziell für Küchenschubladen, um ungehinderten Zugriff auf den hinteren Bereich zu gewährleisten. Wenn Sie Schubladenschienen vollauszug soft close verbauen, müssen Sie die Hebelwirkung beachten: Bei voll geöffnetem Zustand und maximaler Beladung wirken hohe Auszugskräfte auf die vorderen Befestigungsschrauben. Entsprechende Schubladenschienen vollauszug erfordern daher eine saubere Verschraubung im Korpus.

Ein Teilauszug besteht aus nur zwei Profilen. Der Schubkasten verbleibt im voll ausgezogenen Zustand zu etwa 20 % bis 25 % im Korpus. Dies reduziert die Hebelkräfte und senkt die Materialkosten, schränkt jedoch den Zugriff auf den hinteren Schubladeninhalt ein. Teilauszüge kommen häufig in einfachen Schreibtischcontainern oder bei sehr flachen Korpustiefen zum Einsatz.

Längen und Dimensionierung für die Korpusplanung

Die Nennlänge (NL) der Schiene entspricht in der Regel der Tiefe des Schubkastens. Bei der Planung des Möbelstücks muss die lichte Korpustiefe stets etwas größer sein als die Nennlänge der Schiene, um Platz für den Dämpfungsmechanismus und die Rückwand zu gewährleisten. Als Faustregel gilt: Lichte Korpustiefe = Nennlänge + `3 mm` bis `5 mm`.

Die Auswahl an Längen deckt sämtliche Möbelbau-Szenarien ab:

  • Kurze Auszüge (`250 mm` - `350 mm`): Für Badezimmermöbel, Nachtschränke oder flache Flurkommoden. Siehe Schubladenschienen 250 mm.
  • Standardlängen (`400 mm` - `550 mm`): Das klassische Maß für Küchenunterschränke und Kleiderschränke. Siehe Schubladenschienen 500 mm.
  • Überlängen (`600 mm` - `1200 mm`): Für tiefe Werkstattwägen, Podestschubladen oder spezielle Stauraumlösungen unter Treppen. Hierbei sind oft Schubladenschienen 600 mm oder noch längere Varianten gefragt, die meist als Schubladenschienen schwerlast ausgeführt sind, um Durchbiegung bei tiefem Auszug zu vermeiden.

Hybrid-Technologie: Push-to-Open kombiniert mit Soft-Close

Mechanisch gesehen sind Push-to-Open (Tip-On) und Soft-Close (Dämpfung) gegensätzliche Prinzipien. Push-to-Open drückt die Schublade nach einem leichten Druck auf die Front durch eine gespannte Feder auf. Soft-Close hingegen zieht die Schublade gedämpft zu.

Lange Zeit musste sich der Monteur für eines der Systeme entscheiden. Moderne Beschlagtechnik hat jedoch Hybrid-Schienen entwickelt, die griffloses Design mit gedämpftem Schließen vereinen. Ein solches System spannt beim manuellen Schließen der Schublade den Auswurfmechanismus für das nächste Öffnen und dämpft gleichzeitig den Endanschlag. Ein technisches Beispiel hierfür ist die Push-to-Open + Soft Close Kugelführung Schubladenschienen, 450mm - H45.

Wer ausschließlich die grifflose Öffnung ohne Dämpfung sucht, wählt reine Schubladenschienen push to open.

Montagevorgaben und Verbindungstechnik

Die korrekte Montage der Schubladenschienen mit Dämpfung ist entscheidend für den reibungslosen Lauf und das Spaltmaß der Möbelfronten.

Befestigung am Korpus

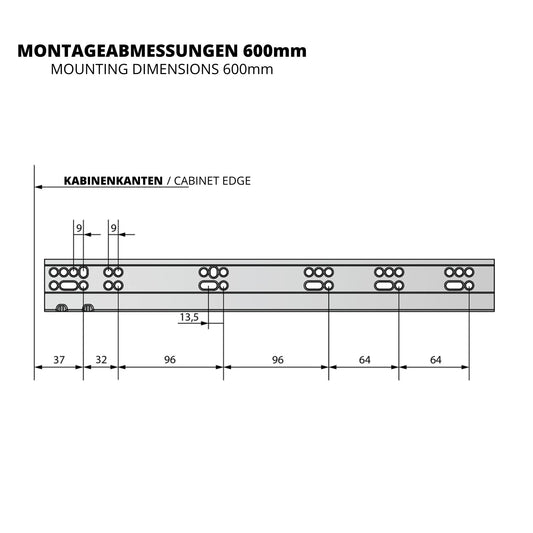

Die Korpusprofile werden an der inneren Seitenwand befestigt. Im professionellen Möbelbau orientiert man sich am System 32. Die vorderste Befestigungsbohrung liegt hierbei exakt `37 mm` von der vorderen Korpusinnenkante entfernt (Rücksprung). Die Lochreihen haben einen Abstand von `32 mm` zueinander.

Für die Befestigung kommen unterschiedliche Schraubentypen zum Einsatz:

  1. Euroschrauben: Haben einen dicken Schaft (meist `6,3 mm` Durchmesser) und erfordern eine Vorbohrung von `5 mm`. Sie bieten extrem hohen Halt in Spanplatten und MDF.
  2. Spanplattenschrauben: Häufig im Maß `3,5 mm` x `16 mm` oder `4 mm` x `16 mm` mit Senkkopf. Der Antrieb sollte als PZ2 (Pozidriv) oder TX15 / TX20 (Torx) gewählt werden, um eine saubere Kraftübertragung beim Eindrehen zu gewährleisten. Die Schraubenköpfe müssen absolut bündig im Senkloch der Schiene sitzen, da überstehende Köpfe den Laufwagen des Auszugs blockieren.

Toleranzen und Ausrichtung

Verkantungen sind der Hauptgrund für blockierende oder nicht schließende Dämpfungsmechanismen. Die lichte Korpusweite muss über die gesamte Tiefe exakt parallel verlaufen. Eine Abweichung von mehr als `1 mm` führt bei starren Kugelführungen zu starker Reibung, was den Selbsteinzug überlastet. Unterflurführungen sind hier minimal toleranter, da der Schubkasten auf den Schienen aufliegt und kleine Breitentoleranzen durch die Kupplungen an der Front ausgeglichen werden können.

Tragkraft und Belastung

Die angegebene dynamische Tragkraft (z. B. `35 kg`) bezieht sich stets auf das Gesamtgewicht aus Schubkasten (Holz/Zargen) plus Zuladung. Bei breiten Schubkästen (über `800 mm` Frontbreite) empfiehlt sich der Einsatz von Seitenstabilisatoren. Diese Torsionswellen verbinden die linke und rechte Schiene mechanisch und verhindern, dass sich der breite Schubkasten beim einseitigen Öffnen oder Schließen verkantet.

Abgrenzung zu anderen Beschlagkategorien

Beim Bau eines kompletten Möbelstücks werden Schubladenschienen häufig in Kombination mit Scharnieren für Drehtüren verwendet. Wenn Sie das gedämpfte Schließverhalten der Schubladen auf die Schranktüren übertragen möchten, benötigen Sie entsprechende Topfbänder mit integriertem Dämpfungszylinder im Scharnierarm oder Scharniertopf. Passende Komponenten für den Türenanschlag finden Sie in der Kategorie Topfbänder / Schrankscharniere mit dämpfung (Soft Close).

Ebenso ist die Abgrenzung zum reinen Selbsteinzug wichtig. Ein einfacher Selbsteinzug zieht die Schublade auf den letzten Zentimetern zu, besitzt jedoch keinen Hydraulik- oder Pneumatikzylinder zur Geschwindigkeitsreduzierung. Die Schublade schlägt hörbar an. Wenn eine Dämpfung nicht zwingend erforderlich ist, aber die Tür geschlossen gehalten werden soll, greift man auf Schubladenschienen mit Selbsteinzug zurück.

Häufig gestellte Fragen (FAQ) zur Technik und Montage

Kann man Schubladenschienen Soft Close nachrüsten?

Ja, das Nachrüsten von Soft-Close ist auf zwei Wegen möglich. Die professionellste Methode ist der komplette Austausch der bestehenden Rollen- oder Kugelführungen gegen neue Schubladenschienen mit integrierter Dämpfung. Hierbei müssen die Einbauluft (meist `12,7 mm` bis `13 mm` bei seitlicher Montage) und die Nennlänge übereinstimmen. Alternativ gibt es universelle Dämpfungs-Nachrüst-Sets (Zusatzdämpfer), die separat an die Korpusinnenwand geschraubt werden. Der Mitnehmer wird an die Schubladenseite geschraubt und greift beim Schließen in den nachgerüsteten Dämpfer ein.

Warum geht meine Soft-Close Schublade schwer auf?

Das ist konstruktionsbedingt normal. Beim Öffnen der Schublade müssen Sie die Zugfeder des Selbsteinzugs spannen und den Dämpfungszylinder wieder in seine Ausgangsposition (ausgefahren) ziehen. Diese anfängliche Zugkraft (Auszugswiderstand) ist spürbar höher als bei einer ungedämpften Schiene. Sobald der Mitnehmer nach ca. `30 mm` bis `50 mm` den Dämpfungsblock verlässt, gleitet die Schublade leichtgängig.

Meine Schublade mit Dämpfung schließt nicht mehr vollständig. Woran liegt das?

Dies hat meist mechanische Ursachen im Einbau:

  1. Verkantung: Der Korpus ist nicht im rechten Winkel (Winkeligkeit prüfen) oder die lichte Weite variiert (bauchiger Korpus). Dadurch klemmt die Schiene, und die Kraft der Selbsteinzug-Feder reicht nicht aus, um den Reibungswiderstand zu überwinden.
  2. Fehlender Reset: Der Mitnehmer im Dämpfungsmodul hat sich ausgehängt und befindet sich in der hinteren Endposition, während die Schublade offen ist. Ziehen Sie die Schublade mit einem leichten, ruckartigen Ruck ganz auf, um den Mechanismus wieder einrasten zu lassen.
  3. Überladung: Das Gewicht der Lade überschreitet die dynamische Tragkraft der Schiene (z. B. über `35 kg`).

Welche Schrauben verwende ich für die Befestigung der Schienen?

Verwenden Sie für die Befestigung an Holzwerkstoffen (Spanplatte, MDF) Senkkopf-Spanplattenschrauben mit einem Durchmesser von `3,5 mm` oder `4,0 mm` und einer Länge von `15 mm` oder `16 mm`. Wichtig ist, dass der Senkkopf absolut plan mit der Schiene abschließt. Im System 32 mit vorgebohrten `5 mm` Löchern kommen Euroschrauben (`6,3 mm` x `11 mm` oder `13 mm`) zum Einsatz.

Was ist der Unterschied zwischen Rollenführung und Kugelführung mit Dämpfung?

Kugelführungen nutzen Stahlkugeln in einem Käfig, was einen extrem präzisen, spielfreien und hoch belastbaren Lauf ermöglicht. Sie sind ideal für Vollauszüge und Soft-Close-Mechanismen. Rollenführungen nutzen Kunststoffrollen, die auf einem lackierten Stahlprofil laufen. Sie sind günstiger, haben ein größeres seitliches Spiel und werden fast ausschließlich als Teilauszug ohne integrierte Hydraulikdämpfung verbaut.

Wie berechne ich die benötigte Länge der Schubladenschiene?

Messen Sie die äußere Tiefe des Schubkastens (von der Rückwand bis zur Innenseite der Frontblende). Dieses Maß entspricht der benötigten Nennlänge (NL) der Schiene. Die lichte Innentiefe des Möbelkorpus muss mindestens `3 mm` bis `5 mm` tiefer sein als diese Nennlänge, damit der Schubkasten hinten nicht anschlägt und der Mechanismus sauber schließen kann.

Verwandte Kategorien

Häufig gestellte Fragen

Passen diese Schienen als Ersatz für meine alten IKEA-Schubladen?

Ja, unsere Schubladenschienen sind passend für IKEA Faktum oder Utrusta Systeme, sofern die Einbaumaße übereinstimmen. Prüfen Sie vorab die Nennlänge (z.B. 500 mm) und das Lochbild (System 32). Sie dienen als zuverlässige Alternative zu den ab Werk verbauten Schienen, wenn die technischen Spezifikationen identisch sind.

Wie viel Gewicht halten die Schubladenschienen mit Dämpfung aus?

Die maximale Belastbarkeit liegt je nach Modell zwischen 25 kg und 45 kg (dynamische Tragkraft). Für Standard-Küchenschubladen empfehlen wir 30 kg, für schwere Topfauszüge 45 kg. Achten Sie bei der Auswahl auf die Gewichtsangabe inklusive der Schubladenbox und des Inhalts, um die Soft-Close-Funktion dauerhaft zu gewährleisten.

Sollte ich einen Teilauszug oder Vollauszug für meine Küche wählen?

Wählen Sie einen Vollauszug für maximalen Zugriff bis in den hinteren Bereich der Schublade. Teilauszüge sind kostengünstiger, lassen aber ca. 10 cm im Korpus. Beide Varianten nutzen das Standard-Lochbild 32 mm und sind kompatibel mit Hettich oder Blum Systemen, wenn die Korpusinnenbreite und Einbautiefe exakt übereinstimmen.

Wie messe ich die richtige Länge für meine neuen Schienen?

Messen Sie die Tiefe der vorhandenen Schubladenbox von der Rückwand bis zur Innenkante der Front. Die Nennlänge der Schiene (z.B. 400 mm, 450 mm) muss gleich oder minimal kürzer als diese Tiefe sein. Für die Montage im Korpus ist zusätzlich eine Mindesteinbautiefe (Nennlänge + ca. 3-5 mm) erforderlich.

Kann ich einfache Rollenführungen durch Schienen mit Dämpfung ersetzen?

Ja, ein Austausch ist möglich, erfordert aber meist neue Bohrungen. Kugel- oder Unterflurführungen mit Dämpfung benötigen oft andere Einbaubreiten (z.B. 12,7 mm seitlich bei Kugelführungen). Sie sind eine hervorragende Alternative zu Standardführungen, solange das System 32 für die Befestigung im Holzkorpus korrekt angewendet wird.
