Ein Küchenschrank Auszug 60 cm ist ein mechanisches Führungssystem, das exakt für den Einbau in Standard-Küchenunterschränke mit einer Außenbreite von 600 mm konzipiert ist und den direkten, ergonomischen Zugriff auf den gesamten Schrankinhalt ermöglicht.

In der modernen Küchenplanung stellt der 60er-Korpus das zentrale Rastermaß dar. Egal ob es sich um einen klassischen auszugschrank 60 cm breit handelt oder ob ein bestehender 60er küchenschrank mit Innenauszügen modifiziert wird: Die korrekte Auswahl der Beschläge entscheidet über die Stabilität, die Laufruhe und die Lebensdauer der Konstruktion. Dieser Leitfaden richtet sich an Monteure, Schreiner und versierte Handwerker, die technische Spezifikationen, Maßtoleranzen und Montagerichtlinien für Auszugssysteme im 600-mm-Raster benötigen.

Maßtoleranzen und die lichte Schrankweite

Wenn in der Fachsprache von einem auszug küchenschrank 60 cm gesprochen wird, bezieht sich dieses Maß immer auf das Außenmaß des Schrankkorpus. Für die Montage der Beschläge ist jedoch ausschließlich die lichte Innenweite (Einbaubreite) relevant. Diese ergibt sich aus der Gesamtbreite abzüglich der doppelten Materialstärke der Seitenwände.

Bei den gängigen Plattenstärken im Möbelbau ergeben sich folgende Innenmaße für einen 600 mm breiten Korpus:

  • Bei 16 mm Korpusstärke: Lichte Weite von 568 mm.
  • Bei 18 mm Korpusstärke: Lichte Weite von 564 mm.
  • Bei 19 mm Korpusstärke: Lichte Weite von 562 mm.

Professionelle Schubladenauszüge und Korbsysteme verfügen über seitliche Distanzstücke oder verstellbare Befestigungswinkel, um diese Differenzen von wenigen Millimetern auszugleichen. Vor der Montage eines ausziehboden küchenschrank 60 cm muss die lichte Weite exakt mit einem Gliedermaßstab oder Laser-Distanzmesser ermittelt werden, um ein Verkanten der Führungsschienen zu verhindern.

Führungstypen: Vollauszug und Teilauszug

Die Wahl der Führungsschiene definiert die Funktionalität des Unterschranks. Für einen unterschrank auszug 60 cm stehen primär zwei kinematische Konzepte zur Verfügung.

Der Vollauszug

Ein Vollauszug besteht aus einem dreiteiligen Schienenprofil (meist als Teleskop-Kugelführung oder Unterflurführung ausgeführt). Der entscheidende technische Vorteil liegt im Auszugsweg: Die Schublade oder der Korb lässt sich zu 100 % aus dem Korpus herausfahren. Ein hochwertiger Vollauszug arbeitet wie das Präzisionsgetriebe einer Fräsmaschine – er überträgt hohe dynamische Lasten spielfrei und gleichmäßig über den gesamten Verfahrweg. Gerade bei einem auszugschrank küche 60 cm, in dem schwere Töpfe oder Geschirrstapel gelagert werden, ist der vollständige Zugriff auf den hinteren Bereich zwingend erforderlich. Gängige Nennlängen für Standard-Küchenunterschränke liegen hier im Bereich von 450 mm bis 500 mm, wobei Spezialanwendungen Längen im Spektrum von 250 mm - 800 mm erfordern können.

Der Teilauszug

Im Gegensatz dazu gibt ein Teilauszug (zweiteiliges Profil) nur etwa 75 % bis 80 % der Schubladentiefe frei. Der hintere Teil verbleibt im Korpus. Diese Beschläge sind konstruktiv einfacher und weisen eine geringere Einbautoleranz auf, schränken jedoch die Ergonomie bei einem tiefen küchenschrank mit auszug erheblich ein. In der professionellen Küchenmontage werden Teilauszüge bei 60 cm breiten Schränken kaum noch verbaut.

Belastbarkeit und Schwerlastauszug

Die Breite von 600 mm verleitet Nutzer dazu, den Schrank maximal zu beladen. Ein klassischer schubladenauszug küche ist für eine dynamische Tragkraft von 30 kg bis 40 kg ausgelegt. Dies reicht für leichte bis mittelschwere Güter wie Vorräte, Kunststoffbehälter oder leichtes Kochgeschirr.

Sollen jedoch Gusseisenpfannen, große Tellerstapel oder schwere Küchenmaschinen gelagert werden, muss ein Schwerlastauszug installiert werden. Diese Führungsschienen zeichnen sich durch dickeres Material (oft 1,5 mm bis 2,0 mm kaltgewalzter Stahl) und massivere Kugelkäfige aus. Schwerlastführungen in diesem Segment bieten Tragkräfte von 50 kg, 60 kg oder mehr. Die Montage erfordert zwingend eine Verschraubung mit durchgehenden Euroschrauben (Ø 5 mm) im System 32, da herkömmliche Spanplattenschrauben (Ø 3,5 mm) unter der Scherkraft ausreißen könnten.

Dämpfungstechnologie: Soft-Close

Ein harter Anschlag beim Schließen einer voll beladenen 60 cm breiten Schublade überträgt starke Erschütterungen auf den gesamten Korpus. Daher sind moderne Systeme mit einer Soft-Close-Mechanik ausgestattet.

Hierbei handelt es sich um einen fluiddynamischen Dämpfer (oft ein kleiner Öldruckzylinder), der die Bewegungsenergie der Schublade auf den letzten Zentimetern des Einschubs absorbiert. Parallel dazu greift eine Zugfeder, die den Auszug sanft und geräuschlos in die Endposition zieht. Wichtig für Monteure: Soft-Close (Dämpfung beim Schließen) ist das exakte Gegenteil von Push-to-Open (mechanischer Auswerfer für grifflose Fronten). Beide Systeme erfordern unterschiedliche Einbaumaße und Spaltmaße an der Front.

Innenauszug Küche nachrüsten 60 cm: Technische Umsetzung

Die Nachrüstung von Auszügen in einem bestehenden küchenschrank 60cm mit Drehtür ist eine häufige Aufgabe im Innenausbau. Ein sogenannter Innenauszug wird hinter der bestehenden Scharniertür montiert. Hierbei sind spezifische geometrische Konflikte zu lösen:

  1. Scharnierkollision: Standard-Topfbänder (oft mit einem Öffnungswinkel von 110°) ragen in den lichten Raum des Korpus hinein. Zieht man den Innenauszug heraus, kollidiert dieser mit dem Scharnierarm oder der geöffneten Tür.
  2. Die Lösung: Entweder müssen die Auszugsschienen auf der Scharnierseite mit Distanzleisten (ca. 25 mm stark) unterfüttert werden, oder die vorhandenen Scharniere werden gegen Null-Einsprung-Scharniere (meist 155° oder 165° Öffnungswinkel) ausgetauscht. Diese schwenken die Tür komplett aus dem lichten Lichtmaß heraus.
  3. Positionierung: Die Schienen werden in die vorhandene Reihenlochung (System 32) geschraubt. Bei der Höhenplanung muss das Staugut (z. B. hohe Flaschen) berücksichtigt werden.

Ausführungen: Drahtkörbe für den 60er Korpus

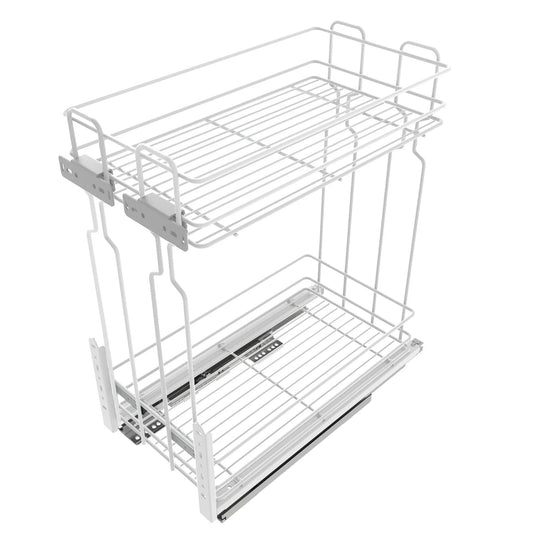

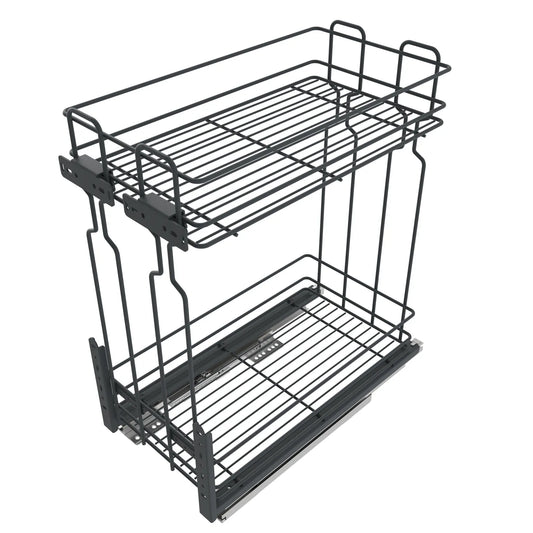

Für den küchenschrank auszug 60 cm haben sich Drahtkorbsysteme als äußerst funktional erwiesen. Sie bieten eine optimale Luftzirkulation (verhindert Feuchtigkeitsstau bei Töpfen) und eine transparente Übersicht des Inhalts. Die Befestigung erfolgt je nach Modell an den Seitenwänden oder am Schrankboden.

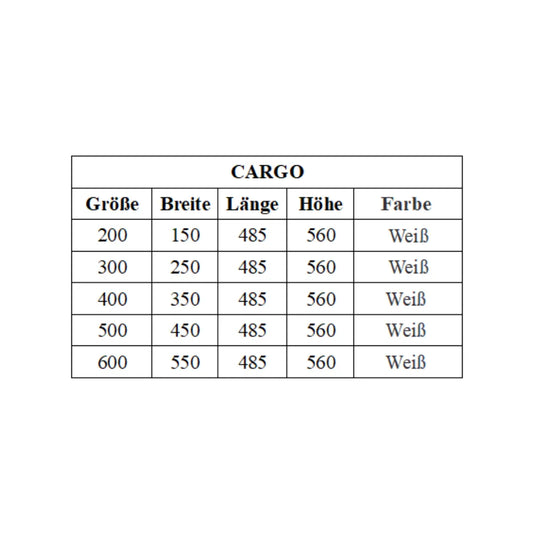

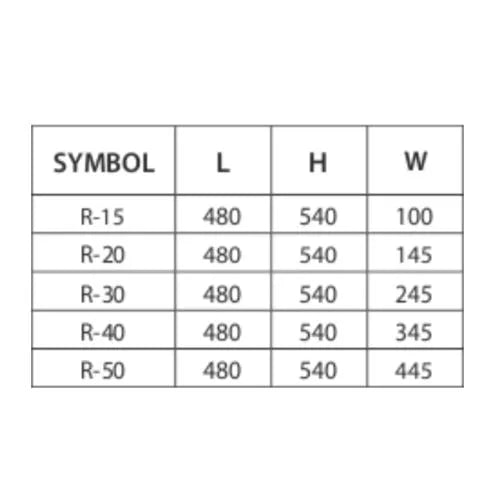

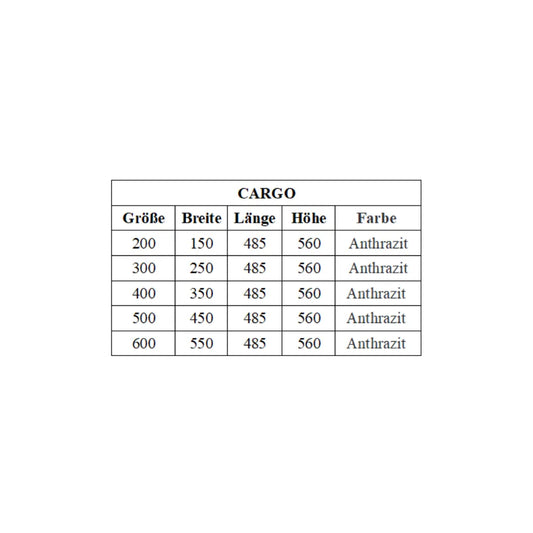

Folgende Systemlösungen sind für das 600-mm-Raster spezifiziert:

Häufige Fragen zur Montage und Technik (FAQ)

Welche Schrauben werden für die Montage der Führungsschienen benötigt?

Für die Befestigung in der industriellen 32-mm-Reihenlochung (Bohrloch-Ø 5 mm) sind Euroschrauben (Spezialgewinde für Spanplatten) zwingend erforderlich. Fehlt die Reihenlochung, werden Spanplattenschrauben (z. B. 3,5 x 16 mm oder 4 x 16 mm) mit Senkkopf oder Panhead verwendet. Der Schraubenkopf darf nicht über die Führungsschiene hinausragen, da sonst der Laufwagen blockiert.

Kann ein 60 cm Auszug auch in einem Spülenunterschrank montiert werden?

Ein regulärer auszug küchenschrank 60 cm kollidiert im Spülenschrank meist mit dem Siphon oder den Eckventilen. Für diesen Zweck gibt es spezielle Siphonauszüge (mit U-förmiger Aussparung im Boden). Alternativ kann ein regulärer Auszug im unteren Drittel des Schrankes montiert werden, sofern die Einbautiefe (oft 450 mm bis 500 mm) nicht mit den Abflussrohren interferiert.

Was bedeutet die Angabe der Nennlänge (NL)?

Die Nennlänge (NL) beschreibt die Länge der Führungsschiene im geschlossenen Zustand. Für einen Standard-Küchenunterschrank mit einer Korpustiefe von 560 mm wird in der Regel eine Führung mit der Nennlänge 500 mm gewählt. Es muss immer ein Freiraum von mindestens 3 mm bis 5 mm zwischen der Rückwand und dem Ende der Schiene eingeplant werden.

Wie justiere ich die Frontblende nach der Montage?

Hochwertige Auszugssysteme verfügen über eine 3D-Frontverstellung. Über Exzenterschrauben an der Zargenbefestigung lässt sich die Frontblende in der Höhe (meist ± 2 mm), in der Seite (± 1,5 mm) und in der Neigung justieren. Das korrekte Fugenbild ist entscheidend, damit die Blende beim Schließen nicht an benachbarten Türen oder Arbeitsplatten schleift.

Verwandte Beschlagsysteme und Schrankbreiten

Die technische Planung einer Küche erfordert oft die Kombination verschiedener Korpusbreiten. Die korrekte Abstimmung der Auszüge auf das jeweilige Schrankmaß garantiert ein homogenes Laufverhalten aller Elemente. Für abweichende Planungsraster oder spezifische Nachrüstungen sind weitere Dimensionen verfügbar:

Die fachgerechte Installation eines küchenschrank auszug 60 cm wertet die Ergonomie des Möbelstücks massiv auf. Durch die strikte Einhaltung der Maßtoleranzen, die Wahl der passenden Tragkraft und die exakte Ausrichtung der Führungsschienen wird ein dauerhaft verschleißfreier Betrieb im Küchenalltag sichergestellt.
