Küchenschrank Auszug 50 cm

1 Produkt

Verwandte Kategorien

Ein Küchenschrank Auszug 50 cm ist ein mechanisches Beschlagsystem, bestehend aus Führungsschienen und Drahtkörben oder Tablaren, das passgenau für Küchenunterschränke mit einem Außenmaß von exakt 500 mm konzipiert ist.

Die Umrüstung starrer Fachböden auf dynamische Auszugssysteme stellt im modernen Möbelbau den Standard dar, um die Ergonomie und die Raumausnutzung in der Tiefe des Korpusses zu maximieren. Für den Schreiner oder versierten Monteur ist das 50er-Maß ein gängiges Rastermaß im Küchenbau, das spezifische Anforderungen an die Traglast der Schienen und die Verwindungssteifigkeit der Körbe stellt. Ein exakt eingestellter Vollauszug verhält sich dabei wie ein gut geschmierter Kolben im Motorblock – er gleitet selbst unter maximaler Gewichtsbelastung flüssig und ohne seitliches Spiel auf seiner Bahn.

Maßliche Grundlagen: Korpusaußenmaß vs. lichte Weite

Wenn in der Beschlagtechnik von einem „küchenschrank 50er“ oder einem „auszugschrank 50 cm breit“ gesprochen wird, bezieht sich dieses Maß stets auf das Korpusaußenmaß. Für die Montage der Küchenschrank Auszüge ist jedoch die lichte Innenweite des Schrankes der entscheidende Faktor.

Die lichte Weite berechnet sich aus dem Außenmaß abzüglich der doppelten Materialstärke der Korpusseitenwände. Im europäischen Küchenbau bestehen diese Wände meist aus melaminbeschichteter Spanplatte mit einer Stärke von 16 mm oder 19 mm. Daraus ergeben sich für einen 50 cm breiten Schrank folgende Innenmaße:

  • Bei 16 mm Korpusstärke: 500 mm - 32 mm = 468 mm lichte Weite.
  • Bei 19 mm Korpusstärke: 500 mm - 38 mm = 462 mm lichte Weite.

Die Montagesysteme der Drahtkörbe sind in der Regel so konstruiert, dass sie diese Toleranzen von 462 mm bis 468 mm über Distanzstücke oder verstellbare Befestigungswinkel an den Führungsschienen ausgleichen können. Die Einbautiefe erfordert meist ein Minimum von 450 mm bis 500 mm, weshalb vor der Installation stets die nutzbare Tiefe des Schrankes ab der Rückwand bis zur Innenkante der geschlossenen Front gemessen werden muss.

Systemauswahl: Führungstypen und Mechanik

Die Funktionalität eines „küchenschrank auszug 50 cm“ wird maßgeblich durch die verwendeten Führungsschienen bestimmt. Hierbei wird strikt zwischen Auszugsweg und Dämpfungstechnik unterschieden.

Vollauszug vs. Teilauszug

Für die optimale Zugänglichkeit des Stauguts wird bei einem Unterschrank mit Auszug fast ausschließlich ein Vollauszug verbaut. Im Gegensatz zum Teilauszug, bei dem etwa 25 % des Korbes im Schrankinneren verbleiben, lässt sich der Vollauszug zu 100 % aus dem Korpus herausfahren. Dies ermöglicht den senkrechten Zugriff auf Töpfe oder Vorräte im hintersten Bereich. Wer einen kompletten Schubladenschienen vollauszug montiert, arbeitet meist mit Teleskopschienen, die über ein mehrteiliges Profilsystem mit Kugelführung verfügen.

Dämpfung: Soft-Close

Ein hochwertiger Schubladenauszug für die Küche ist mit einer Soft-Close Mechanik ausgestattet. Hierbei handelt es sich um einen hydraulischen oder pneumatischen Dämpfer, der in die Korpusschiene integriert ist. Beim Schließen greift ein Mitnehmer den Korb auf den letzten Zentimetern des Einschubwegs, bremst die kinetische Energie ab und zieht das System flüsterleise und bündig in die Endposition. Dies schont nicht nur die Scharniere der Möbeltür, sondern verhindert auch das Verrutschen des Inhalts. Soft-Close ist nicht mit Push-to-Open (Tip-On) zu verwechseln, da Letzteres für grifflose Fronten konzipiert ist und den Auszug aktiv abstoßt, statt ihn zu dämpfen.

Tragkraft und Schwerlast

Bei einem 50 cm breiten Korb entsteht durch die Hebelwirkung im voll ausgezogenen Zustand eine signifikante Belastung auf die Befestigungspunkte. Standard-Auszüge sind für eine Tragkraft von 20 kg bis 30 kg ausgelegt. Werden schwere Gusseisentöpfe oder große Mengen an Konserven gelagert, sollte auf einen Schwerlastauszug zurückgegriffen werden, der Lasten von 40 kg, 45 kg oder mehr aufnehmen kann, ohne dass sich die Schienenprofile verformen.

Anwendungen und Raumlösungen

Das 500 mm Raster bietet ein ausgewogenes Verhältnis zwischen Stauraum und Platzbedarf und kommt in verschiedenen Zonen der Küche zum Einsatz.

Der klassische Unterschrank

Ein herkömmlicher 50 cm Küchenschrank mit Fachböden zwingt den Nutzer oft dazu, vordere Gegenstände auszuräumen, um an das hintere Staugut zu gelangen. Wenn Handwerker einen Innenauszug in der Küche nachrüsten (50 cm), transformieren sie diesen ungenutzten Raum. Die 2-stöckigen Drahtkörbe eignen sich ideal für die Unterbringung von Kochgeschirr, Vorratsdosen oder kleinen Küchengeräten.

Der Spülenschrank Auszug

Eine besondere technische Herausforderung stellt der Spülenschrank Auszug dar. Unter der Spüle kollidiert der zur Verfügung stehende Raum häufig mit dem Siphon, den Eckventilen und den Wasserzuleitungen. Wenn ein Spülenschrank mit Auszug ausgestattet wird, muss die Einbautiefe der Körbe exakt mit der Position der Rohre abgeglichen werden. Oftmals werden hier spezielle, U-förmig ausgesparte Auszüge verwendet, oder man montiert tiefenreduzierte Standardkörbe im unteren Bereich des Spülenschranks, wo der Siphon nicht mehr stört.

Retrofit: Nachrüstung in bestehenden Küchen

Die Nachrüstung („küchenschränke mit auszug“) ist ein häufiges Szenario. Auch ältere Modelle, wie etwa 50er Jahre Küchenschränke, lassen sich mit modernen Beschlägen aufwerten, sofern das Innenmaß ermittelt und die Korpuswände tragfähig sind. Die Montage eines Auszugschranks (50 cm breit) erfordert lediglich das Entfernen der alten Einlegeböden und der Bodenträger.

Montage und technische Umsetzung

Die fachgerechte Installation eines Küchenschrankauszugs erfordert Präzision beim Anreißen und Verschrauben. Eine Abweichung von wenigen Millimetern kann dazu führen, dass der Vollauszug soft close blockiert oder einseitig schleift.

  1. Vorbereitung: Die lichte Weite und Tiefe des Korpusses werden ausgemessen. Etwaige Topfbänder (Scharniere) der Drehtür müssen bei der Positionierung der Auszugsschienen berücksichtigt werden. Die Körbe dürfen beim Herausfahren nicht an den Scharnierarmen (z. B. bei einem 110° Topfband) hängen bleiben. Gegebenenfalls müssen die Schienen mit Distanzleisten unterfüttert werden, um den Innenanschlag oder Eckanschlag der Tür zu überbrücken.
  2. Befestigung der Schienen: Die Korpusschienen werden an den Seitenwänden verschraubt. Im professionellen Möbelbau nutzt man hierfür das System 32 – eine genormte Reihenlochung mit einem Bohrabstand von 32 mm und einem Lochdurchmesser von 5 mm. Hier kommen spezielle Euroschrauben zum Einsatz. Fehlt die Reihenlochung, werden Spanplattenschrauben (Senkkopf, Antrieb PZ2 oder TX20, typischerweise 4 x 16 mm) verwendet. Vorbohren mit einem 3 mm Holzbohrer verhindert das Aufplatzen der Melaminbeschichtung.
  3. Ausrichtung: Beide Schienen müssen exakt waagerecht und parallel zueinander im Winkel von 90° zur Korpusvorderkante montiert werden. Eine Wasserwaage und ein Anschlagwinkel sind hierfür unerlässliches Werkzeug.
  4. Korbmontage: Die Drahtkörbe werden in die ausgezogenen Schienen eingesetzt und arretiert. Je nach Modell erfolgt dies werkzeuglos über ein Clip-System oder durch das Festziehen von Fixierschrauben.

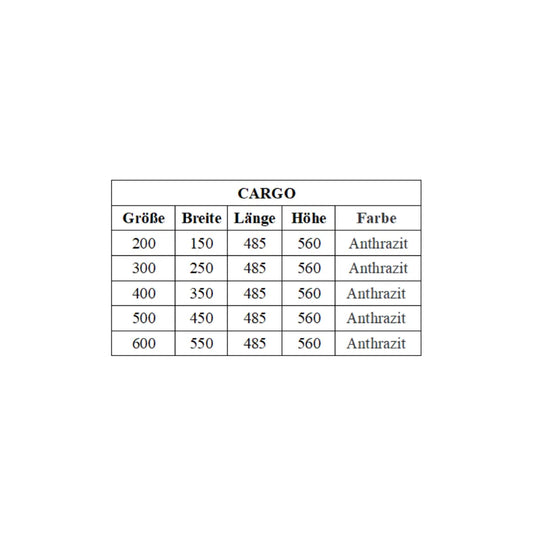

Ausgewählte Produkte für das 50 cm Raster

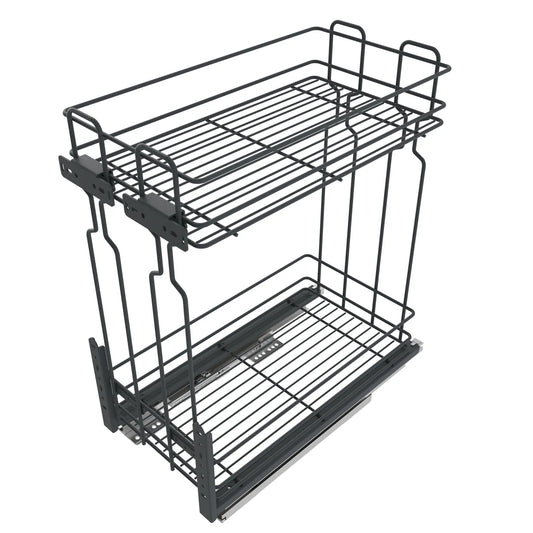

Für die Umsetzung im 50er Korpus stehen verschiedene Oberflächenvergütungen zur Verfügung, die je nach Küchendesign und Feuchtigkeitsbelastung gewählt werden. Alle genannten Systeme sind als 2-stöckige Einheiten konzipiert und verfügen über integrierte Dämpfungssysteme.

Häufig gestellte Fragen (FAQ) zur Technik

Was bedeutet das Maß 50 cm bei einem Küchenschrankauszug genau?

Das Maß 50 cm (oder 500 mm) benennt das Außenmaß des Schrankkorpusses. Der Beschlag selbst ist schmaler konstruiert, um in die lichte Innenweite (meist 462 mm bis 468 mm bei 16 mm oder 19 mm starken Seitenwänden) zu passen.

Kann ich einen Auszug im Spülenschrank problemlos nachrüsten?

Ja, ein Auszug für den Spülenschrank lässt sich nachrüsten. Es muss jedoch zwingend die Position des Siphons und der Wasseranschlüsse ausgemessen werden. Oft kann ein Standardauszug nur im untersten Bereich des Schrankes montiert werden, da er im oberen Bereich mit der Sanitärinstallation kollidieren würde.

Welche Schrauben benötige ich für die Montage der Auszugsschienen?

Wenn Ihr Schrank über eine 5 mm Reihenlochung (System 32) verfügt, verwenden Sie 5 mm Euroschrauben. Bei glatten Korpuswänden ohne Vorbohrung nutzen Sie Spanplattenschrauben (z. B. 4 x 16 mm) mit Senkkopf. Achten Sie darauf, dass die Schraubenköpfe bündig im Profil der Schiene versinken, damit der Laufwagen nicht blockiert.

Warum blockiert mein neu montierter Vollauszug auf halber Strecke?

Dies ist meist ein Indiz für eine mangelnde Parallelität der Korpusschienen. Wenn die lichte Weite im hinteren Bereich des Schrankes um nur 2 mm bis 3 mm von der vorderen Weite abweicht (z. B. durch einen bauchigen Korpus), verklemmt sich die Kugelführung. Messen Sie die Abstände präzise nach und gleichen Sie Differenzen mit Unterlegscheiben aus.

Wie pflege und warte ich die Kugelführung der Schubladenschienen?

Hochwertige Teleskopschienen sind werkseitig mit einem Langzeitfett versehen und weitgehend wartungsfrei. Vermeiden Sie es, die Laufbahnen mit aggressiven Fettlösern zu reinigen, da dies die Schmierung zerstört. Grober Schmutz oder Staub sollte lediglich mit einem trockenen oder leicht feuchten Tuch abgewischt werden.

Verwandte Beschlaglösungen und Rastermaße

Die technische Spezifikation von Innenauszügen variiert stark mit der Schrankbreite. Für abweichende Korpusmaße oder spezifische Nischenlösungen in der Küchenplanung stehen folgende Systemgrößen zur Verfügung, die sich in ihrer Konstruktion an die veränderten statischen Anforderungen anpassen:
