Küchenschrank Auszug 20 cm

Ein Küchenschrank Auszug 20 cm ist ein mechanisches Führungssystem mit integrierten Ablagekörben, das speziell für schmale Unterschränke mit einer Außenbreite von 200 mm konstruiert ist.

Im modernen Küchenbau dienen Schränke mit einer Korpusbreite von 20 cm primär als Lückenfüller oder funktionale Ergänzungen im Rastermaß, häufig positioniert neben dem Herd oder der Spüle. Um diesen schmalen Raum ergonomisch nutzbar zu machen, wird ein Apothekerschrank 20 cm breit oder ein entsprechender Küchenunterschrank 20 cm breit mit einem ausziehbaren Beschlagsystem ausgestattet. Diese Systeme, oft als Seitenauszug oder Flaschenauszug bezeichnet, verwandeln den tiefen, unzugänglichen Korpus in einen von beiden Seiten bedienbaren Stauraum. Der Fokus liegt hierbei auf der stabilen Führung der Front und der verwindungssteifen Konstruktion der Drahtkörbe.

Maßvorgaben und Korpusplanung

Die korrekte Auswahl für einen Küchenschrank mit Auszug basiert auf präzisen Innenmaßen. Die Nennbezeichnung „20 cm“ bezieht sich stets auf das Außenmaß des Schrankkorpus. Für den Monteur oder Schreiner ist jedoch die lichte Weite (Innenbreite) entscheidend.

Bei einer Standard-Seitenwandstärke von 16 mm ergibt sich eine lichte Weite von 168 mm. Bei Seitenwänden mit 19 mm Stärke reduziert sich das Innenmaß auf 162 mm. Die Beschläge für einen auszugschrank 20 cm breit sind in der Regel so konstruiert, dass sie diese Toleranzen durch Distanzstücke oder die inhärente Konstruktion der Montageschienen überbrücken können.

Zusätzlich zur Breite muss die lichte Tiefe beachtet werden. Die meisten Systeme erfordern eine Einbautiefe von mindestens 450 mm bis 500 mm. Für Sondermaße, wie einen Apothekerschrank 20 cm breit 60 cm tief, muss sichergestellt werden, dass die Führungsschienen die entsprechende Länge aufweisen, um den Raum vollständig zu nutzen, ohne dass der Auszug im hinteren Bereich instabil wird. Ein solcher Auszug funktioniert wie der Kolben in einem Motorblock – er muss exakt in die vorhandene Lücke passen und präzise geführt werden, um unter Last reibungslos zu gleiten.

Mechanik und Führungssysteme

Die technische Basis für einen Auszugschrank Küche bildet das Schienensystem. Bei schmalen Korpusbreiten kommen primär zwei Führungstypen zum Einsatz:

Vollauszug vs. Teilauszug

Ein Vollauszug ermöglicht es, den gesamten Drahtkorb zu 100 % aus dem Korpus herauszufahren. Dies ist bei einer Schublade 20 cm breit essenziell, da der Zugriff von oben in einem nur knapp 16 cm breiten Innenraum bei einem Teilauszug physisch kaum möglich wäre. Die Führungsschienen sind hierbei meist als Teleskopschienen mit Kugelführung ausgeführt. Stahlkugeln in Kugelkäfigen sorgen für einen ruhigen Lauf und eine hohe Seitenstabilität, was besonders wichtig ist, da schmale, hohe Fronten zu Hebelwirkungen neigen.

Dämpfung (Soft-Close)

Hochwertige Beschläge für den 20 cm Küchenschrank sind mit einer integrierten Dämpfung ausgestattet. Das Soft-Close-System besteht aus einem hydraulischen Dämpferzylinder und einer Einzugsfeder. Schiebt man den Auszug Küchenschrank zu, fängt der Dämpfer die Bewegungsenergie auf den letzten Zentimetern ab, während die Feder die Front sanft und geräuschlos an den Korpus zieht. Dieser Mechanismus darf nicht mit Push-to-Open (Tip-On) verwechselt werden. Push-to-Open stößt die Tür durch Druck auf die Front ab und erfordert den Verzicht auf einen Selbsteinzug, während Soft-Close das Schließen abbremst.

Tragkraft und Stabilität

Obwohl es sich um schmale Bauteile handelt, müssen die Schienen das Gewicht von Flüssigkeiten (Ölflaschen, Essig) tragen. Die dynamische Tragkraft für einen Schrankauszug 20 cm breit liegt typischerweise zwischen 15 kg und 20 kg. Für extremere Belastungen in breiteren Schränken käme ein Schwerlastauszug zum Einsatz, bei der 20-cm-Variante reicht die Standard-Kugelführung für die vorgesehenen Lasten jedoch aus.

Montagearten: Seitenauszug vs. Bodenmontage

Für den Unterschrank ausziehbar 20 cm stehen zwei grundlegende Konstruktionsprinzipien zur Verfügung, die sich in der Krafteinleitung und der Montage unterscheiden.

Der Seitenauszug

Bei dieser Variante werden die Schubladenschienen asymmetrisch an nur einer Korpusseite (links oder rechts) verschraubt. Der Drahtkorb hängt freitragend an dieser Schienenkonstruktion. Vorteile der Seitenmontage:

Die Bodenplatte des Schrankes bleibt frei von Schrauben.
Die Höheneinteilung kann oft flexibler gestaltet werden.
Die Montage erfolgt im System 32, sofern die Lochreihen im Korpus vorhanden sind.

Die untere Befestigung (Bodenmontage)

Hierbei wird das Führungssystem direkt auf den Unterboden des Küchenschranks geschraubt. Vorteile der Bodenmontage:

Symmetrische Lastenverteilung auf den Schrankboden.
Unabhängig von der Seitenwandstärke des Korpus.
Bietet oft eine höhere Torsionssteifigkeit bei sehr schweren Beladungen im Apothekerschrank Küche 20 cm breit.

Unabhängig von der Montageart wird die Möbelfront direkt an den Auszugskorb montiert. Ein separates Türscharnier Küchenschrank wird hierbei nicht benötigt, da die Front starr mit dem Auszug verbunden ist. Die Beschläge verfügen über eine 3D-Frontjustierung, mit der sich die Spaltmaße in Höhe, Seite und Neigung exakt an das restliche Fugenbild der Küche anpassen lassen.

Auswahl nach Etagen und Material

Die Konfiguration der Schubladen 20 cm breit richtet sich nach dem geplanten Staugut.

2 Einlegeböden (Etagen): Diese Konfiguration bietet eine große lichte Höhe zwischen den Körben. Sie ist zwingend erforderlich, wenn hohe Flaschen (Olivenöl, Essig, Wein) oder große Vorratsdosen gelagert werden sollen.
3 Einlegeböden (Etagen): Diese Variante teilt die Gesamthöhe des Unterschranks in drei flachere Segmente. Sie eignet sich hervorragend für Gewürzdosen, kleine Konserven oder als Küchenschrank Organizer für kleinteiliges Arbeitsmaterial.

Hinsichtlich der Oberfläche stehen verschiedene Beschichtungen zur Verfügung, die vor Korrosion in der oft feuchten Küchenumgebung schützen:

Chrom: Galvanisch veredelt, bietet eine klassische, hochglänzende Optik und ist leicht zu reinigen.
Anthrazit / Weiß: Pulverbeschichtete Oberflächen, die besonders widerstandsfähig gegen Kratzer sind und sich farblich in das Innendekor moderner Küchenkorpusse integrieren lassen.

Ausgewählte Produkte für den 20 cm Korpus

Je nach Anforderung an Design und Stauraum bietet das Sortiment spezifische Lösungen für den Auszugschrank Küche 20 cm.

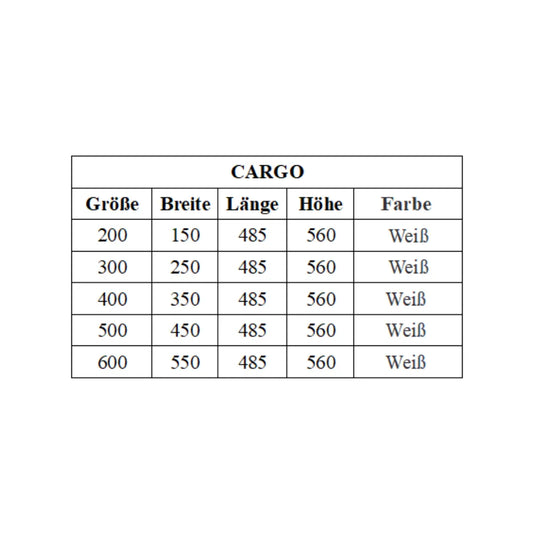

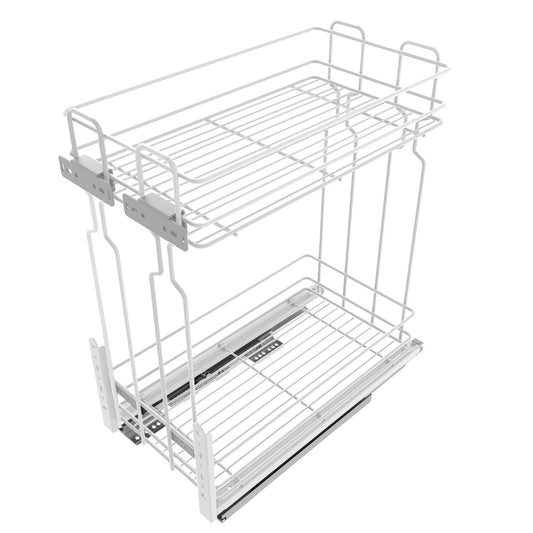

Für die Lagerung von hohen Flaschen eignen sich die 2-etagigen Systeme. Eine robuste Lösung mit seitlicher Befestigung ist der 20er Soft-Close Seitenauszug, Drahtkorb für Küchenschränke - 2 Einlegeböden - Chrom. Wer eine dunklere Korpusinnenfarbe hat, greift oft auf den 20er Soft-Close Drahtkorb für Küchenschränke - 2 Einlegeböden - Anthrazit zurück. Eine helle Alternative stellt der 20er Soft-Close Drahtkorb für Küchenschränke - 2 Einlegeböden - Weiß dar. Eine optische Kombination bietet das Modell 20er Soft-Close Drahtkorb für Küchenschränke - 2 Einlegeböden - Chrom/Weiß.

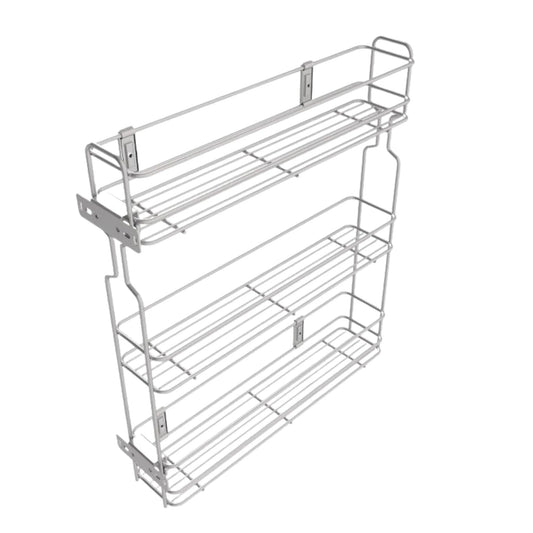

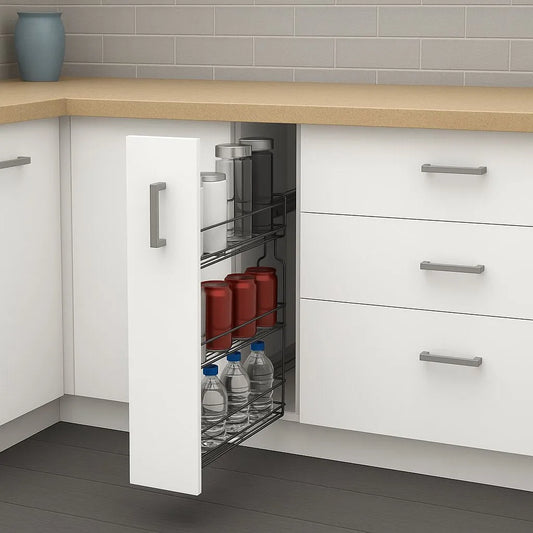

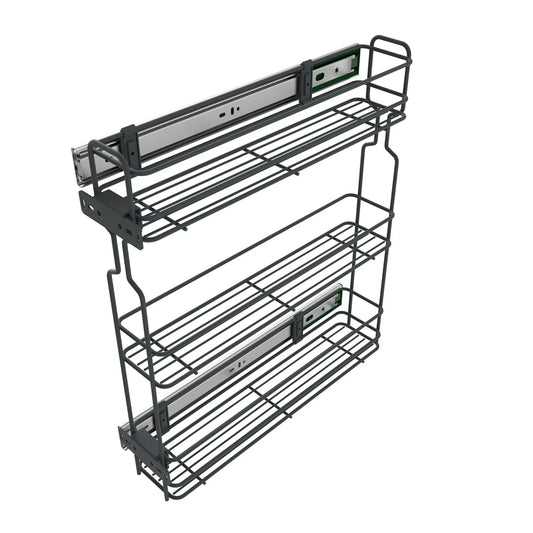

Soll der Küchenschrank Apothekerauszug primär für Gewürze genutzt werden, sind drei Etagen die technisch sinnvollere Wahl. Hier empfiehlt sich der Apothekerauszug 20 cm – 3 Einlegeböden, Chrom – Schmaler Küchenschrank Auszug. Auch hier gibt es farbliche Varianten, wie den Apothekerauszug 20 cm – 3 Einlegeböden, Anthrazit – Schmaler Küchenschrank Auszug oder die weiße Ausführung: Apothekerauszug 20 cm – 3 Einlegeböden, Weiß – Schmaler Küchenschrank Auszug.

Wird aufgrund der Korpusbeschaffenheit eine Montage auf dem Unterboden bevorzugt, ist der 20er Soft-Close Seitenauszug, Drahtkorb für Küchenschränke Untere Befestigung - 3 Einlegeböden die korrekte Spezifikation.

FAQ – Technische Fragen zum Küchenschrank Auszug 20 cm

Welche lichte Weite wird für einen 20 cm Auszug exakt benötigt?

Der Schrankkorpus muss ein Außenmaß von 200 mm haben. Bei einer Standard-Wandstärke von 16 mm ergibt sich eine lichte Weite von 168 mm. Die Beschläge sind so dimensioniert, dass sie in lichte Weiten von 162 mm bis 168 mm passen.

Benötige ich Topfbänder für die Frontmontage?

Nein. Bei einem Apothekerschrank 20 cm wird die Möbelfront direkt an die Halterungen des Drahtkorbs geschraubt. Die Front zieht beim Öffnen den gesamten Korb heraus. Es werden keine Scharniere am Korpus montiert.

Kann ein Soft-Close Auszug nachträglich mit Push-to-Open ausgestattet werden?

Nein. Die Systeme arbeiten gegensätzlich. Soft-Close bremst die Bewegung und zieht die Front durch Federkraft zu. Push-to-Open erfordert eine Feder, die die Front nach außen drückt. Eine Kombination beider Mechanismen in derselben Führungsschiene ist physikalisch nicht möglich.

Wie wird die Front justiert, wenn sie schief hängt?

Die Frontbefestigungen der Auszüge verfügen über Exzenterschrauben oder Langlöcher. Damit lässt sich die Front dreidimensional (3D) justieren: in der Höhe (Z-Achse), in der seitlichen Verschiebung (X-Achse) und in der Neigung (Y-Achse), damit sie bündig mit den benachbarten Türen abschließt.

Was ist der Unterschied zwischen Rollenführung und Kugelführung bei diesen Auszügen?

Für schmale Apothekenauszüge werden fast ausschließlich Kugelführungen verwendet. Stahlkugeln laufen in einem Profil und bieten eine deutlich höhere Seitenstabilität und Laufruhe als einfache Kunststoff-Rollenführungen. Dies verhindert ein Verkanten des schmalen, hohen Korbs beim Herausziehen.

Häufig gestellte Fragen

Passt der Auszug in jeden 20 cm breiten Küchenschrank?

Ja, sofern das Schrankinnenmaß mindestens 162 mm bis 168 mm beträgt. Der Wert „20 cm“ bezieht sich auf das Außenmaß des Korpus bei einer Standard-Wandstärke von 16 mm bis 19 mm. Messen Sie vor der Montage die exakte lichte Weite und Tiefe Ihres Schranks.

Ist dieser Auszug für bestehende Markenküchen geeignet?

Ja, dieser Artikel ist passend für IKEA und passend für Nobilia Küchen, wenn die Schrankinnenmaße übereinstimmen. Die Montage erfolgt über das klassische Lochbild 32 mm. Der Auszug dient als funktionale Alternative zu Hettich oder Alternative zu Blum, vorausgesetzt, die Korpustiefe von mindestens 500 mm ist gegeben.

Wie viel Gewicht trägt der 20 cm Apothekerschrank-Auszug?

Die maximale Belastbarkeit liegt bei 15 kg bis 20 kg, ideal für schwere Flaschen, Öl, Essig oder Gewürzdosen. Die robusten Führungsschienen sorgen für Stabilität auch bei voller Beladung. Achten Sie darauf, das Gewicht gleichmäßig auf die unteren und oberen Etagenkörbe zu verteilen, um ein reibungsloses Gleiten zu gewährleisten.

Benötige ich spezielles Werkzeug für die Montage der Führungsschienen?

Nein, ein handelsüblicher Akkuschrauber und ein Maßband genügen. Die Schienen werden direkt an der Korpusinnenwand befestigt. Dank System 32 können Sie oft vorhandene Bohrungen nutzen. Dieses Modell ist ein idealer Ersatz für Alno oder Ersatz für Nolte Auszüge, sofern das exakte 32-mm-Rastermaß vorliegt.

Verfügt der 20 cm Küchenauszug über eine Soft-Close-Funktion?

Ja, die meisten unserer Auszugssysteme sind mit einem integrierten Soft-Close-Dämpfer ausgestattet. Dieser sorgt für leises Schließen, selbst wenn der Auszug maximal beladen ist. Das System ist kompatibel mit Häfele Frontbefestigungen, solange die exakten Bohrabstände und technischen Maße der Frontplatte strikt eingehalten werden.
