Ein Schrankschloss mit Gestänge (häufig als Drehstangenschloss oder Zentralverschluss bezeichnet) ist ein mechanisches Mehrfachverriegelungssystem für den Möbelbau. Im Gegensatz zu einem einfachen Vorreiber- oder Aufschraubschloss, das nur an einem einzigen Punkt verriegelt, nutzt dieses System rotierende oder vertikal verschiebbare Profilstangen, um eine Möbelfront an mehreren Punkten gleichzeitig zu sichern. In der Tischler- und Montagepraxis kommen diese Systeme vor allem bei hohen Schranktüren sowie bei Schubladenblöcken zum Einsatz, bei denen eine zentrale Schließstelle die gesamte Einheit verriegeln muss.

Für den fachgerechten Einbau und die Konstruktion von Möbelstücken mit Zugangskontrolle ist das Verständnis der mechanischen Toleranzen, der Zylindermaße und der Gestängeführung zwingend erforderlich. Dieser Leitfaden liefert die technischen Grundlagen zur Planung, Auswahl und Montage von Stangenschlössern im professionellen Möbelbau.

Bauarten und mechanische Prinzipien

In der Beschlagtechnik wird das Schrankschloss mit Gestänge grob in zwei mechanische Wirkprinzipien unterteilt, die sich nach dem jeweiligen Möbeltyp richten: das Drehstangenschloss für Flügeltüren und das Schubstangenschloss (Zentralverschluss) für Schubladensysteme.

Drehstangenschlösser für Schranktüren

Bei hohen Möbeltüren – beispielsweise an einem Kleiderschrank oder Aktenschrank – reicht ein einzelner Schließpunkt in der Mitte der Tür oft nicht aus. Die Tür könnte sich oben oder unten aufbiegen lassen. Ein Stangenschloss Schrank-System löst dieses Problem durch eine Mehrfachverriegelung.

Der Zylinderkern wird mit dem Schlüssel um typischerweise 90° oder 180° gedreht. Diese Drehbewegung wird im Schlosskasten auf zwei vertikal verlaufende Stangen übertragen. An den Enden der Stangen befinden sich Schließhaken oder Drehspannbolzen, die beim Schließen in die oben und unten am Möbelkorpus montierten Schließbleche greifen. Das Gestänge fungiert dabei wie die Wirbelsäule des Schließsystems, die den zentralen Drehimpuls des Zylinders synchron an die peripheren Schließstifte an Kopf- und Fußende überträgt.

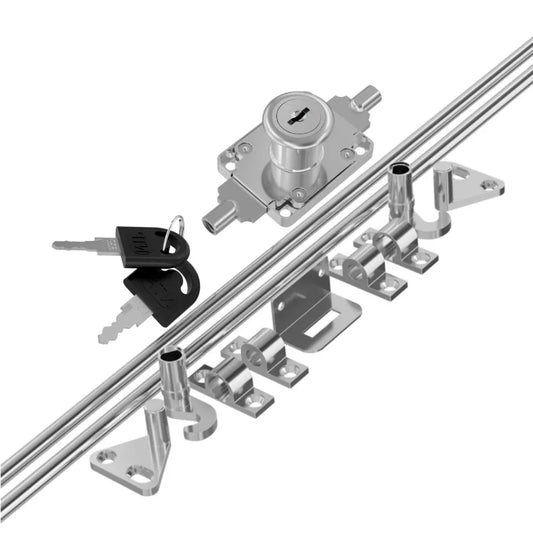

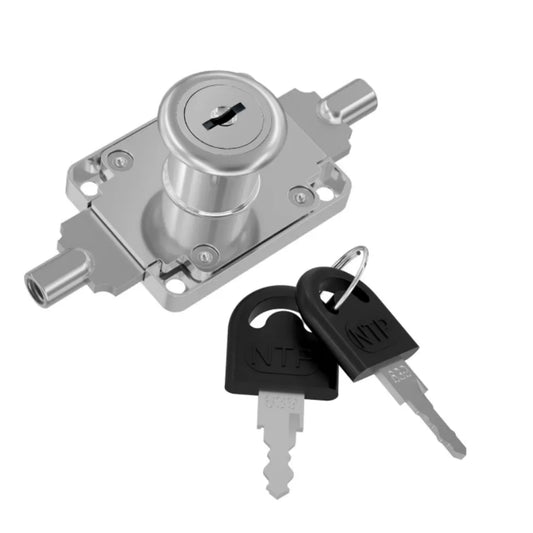

Für solche Anwendungen eignen sich Ausführungen wie das Ausziehbare Stangenschloss 19x22mm, 2 Stäbe L-1000mm, Chrom. Mit einer Stangenlänge von 1.000 mm lassen sich auch Schranktüren mit einer Höhe von über zwei Metern zuverlässig an drei Punkten (Mitte, Oben, Unten) arretieren.

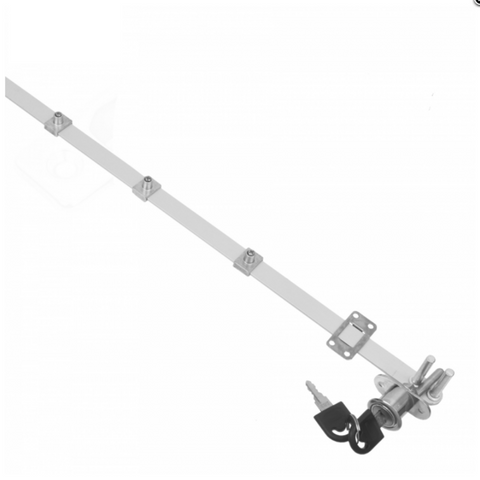

Zentralverschlüsse für Schubladen

Wenn ein Rollcontainer, ein Apothekerschrank oder ein Werkzeugschrank mit mehreren Auszügen gesichert werden soll, kommt ein Zentralverschluss zum Einsatz. Hierbei wird das Schloss meist in der obersten Blende oder in der seitlichen Korpuswand montiert.

Die Mechanik wandelt die Drehbewegung des Schlüssels in eine vertikale Hubbewegung um. Eine seitlich im Korpus geführte Aluminium- oder Stahlleiste wird nach oben oder unten verschoben. Auf dieser Leiste sitzen im Rastermaß der Schubladen kleine Arretierstifte. Im verriegelten Zustand greifen diese Stifte in Aussparungen an den Schubladenseiten oder blockieren die Schubladenschienen direkt.

Die Auswahl des passenden Schlosses richtet sich exakt nach der Anzahl der zu sichernden Auszüge und der Bauhöhe des Korpus:

Technische Spezifikationen und Maße

Um ein Schloss für Schrank oder Container passgenau zu fräsen und zu montieren, müssen die Nennmaße der Beschläge exakt mit der Materialstärke der Möbelfront abgestimmt sein.

Der Zylinderdurchmesser

Der Standarddurchmesser für die Zylinderbohrung bei modernen Möbelbeschlägen beträgt 19 mm. Dies hat sich im europäischen Möbelbau als Norm etabliert. Die Bohrung erfolgt zwingend mit einem scharfen Forstnerbohrer oder Kunstbohrer, um Ausrisse an der empfindlichen Dekor- oder Furnieroberfläche zu vermeiden. Eine saubere Schlossblende Schrank deckt die Bohrlochkante auf der Außenseite ab und sorgt für einen sauberen Abschluss.

Die Zylinderlänge (Materialstärke)

Die Zylinderlänge definiert, für welche Plattenstärken das Schloss geeignet ist. Gängige Maße sind hier 20 mm und 22 mm.

Dornmaß

Das Dornmaß beschreibt den Abstand vom Mittelpunkt des Zylinders (Bohrlochmitte) bis zur Außenkante des Schlosses (bzw. der Türkante). Bei der Planung der Bohrung muss das Dornmaß zwingend beachtet werden, damit der Schlosskasten auf der Innenseite nicht mit dem Korpus kollidiert und die Schließstangen exakt vertikal laufen können. Typische Dornmaße bei Stangenschlössern liegen zwischen 15 mm und 25 mm.

Einbau und Montage: Ein Schrankschloss nachrüsten

Das Nachrüsten von Schließsystemen in bestehenden Möbeln erfordert präzises Anreißen und das richtige Werkzeug. Wer ein Schrankschloss nachrüsten möchte, geht nach folgendem technischen Ablauf vor:

1. Positionierung und Bohrung

Bestimmen Sie die Position des Schlosses. Bei einem Kleiderschrank Schloss mit Gestänge liegt diese meist mittig auf Griffhöhe (ca. 1.000 mm bis 1.100 mm ab Boden). Markieren Sie das Bohrloch unter Berücksichtigung des Dornmaßes. Bohren Sie mit einem 19 mm Forstnerbohrer von der Außenseite der Front nach innen. Legen Sie auf der Innenseite ein Restholz unter, um ein Ausreißen der Beschichtung beim Durchtritt der Bohrerspitze zu verhindern.

2. Montage des Schlosskastens

Führen Sie den Zylinder von der Innenseite durch die Bohrung. Stecken Sie die Rosette (Schlossblende) von außen auf. Verschrauben Sie den Schlosskasten mit passenden Spanplattenschrauben (meist 3 x 15 mm oder 3,5 x 15 mm) senkrecht auf der Türinnenseite. Achten Sie auf eine exakt parallele Ausrichtung zur Türkante, da sonst das Gestänge später schleift.

3. Gestänge zuschneiden und montieren

Die mitgelieferten Stangen (oft 1.000 mm oder 1.200 mm lang) müssen fast immer auf das lichte Innenmaß des Korpus gekürzt werden. Messen Sie den Abstand vom Schlosskasten bis zum oberen und unteren Rand der Tür. Ziehen Sie vom gemessenen Wert den Platz für die Schließhaken und die Toleranz für die Schließbewegung ab (Herstellerangaben beachten, meist ca. 10 mm bis 15 mm). Kürzen Sie die Metallstangen mit einer Eisensäge oder einem Winkelschleifer. Entgraten Sie die Schnittkanten zwingend mit einer Feile, damit die Stangen reibungslos in den Schlosskasten rutschen.

Setzen Sie die Stangen in den Schlosskasten ein. Fixieren Sie die Stangenführungsschlaufen (Führungsösen) im oberen und unteren Drittel der Tür, damit die Stangen bei der Drehbewegung nicht durchbiegen oder schwingen.

4. Schließbleche justieren

Schließen Sie die Tür und übertragen Sie die Position der Schließhaken auf den Ober- und Unterboden des Korpus. Montieren Sie dort die Schließbleche (oder Schließzapfen). Ein exaktes Ausrichten ist hier entscheidend: Sitzen die Bleche zu weit hinten, klappert die Tür im geschlossenen Zustand. Sitzen sie zu weit vorne, lässt sich der Schlüssel nicht vollständig drehen, da der Schließhaken blockiert.

Schließsysteme: Gleichschließend vs. Verschiedenschließend

Bei der Objektplanung (z. B. Büroeinrichtungen, Umkleidekabinen) spielt die Schließlogik eine zentrale Rolle.

Ein Schrankschloss gleichschließend bedeutet, dass alle Schlösser einer Lieferung oder Serie mit demselben Schlüssel geöffnet werden können. Dies ist administrativ sinnvoll, wenn eine Person (z. B. der Werkstattleiter oder der Abteilungsleiter) Zugriff auf eine gesamte Schrankwand haben soll, ohne einen schweren Schlüsselbund mitführen zu müssen.

Bei verschiedenschließenden Systemen (oft als Einzel-Schließung bezeichnet) hat jedes Schloss einen individuellen Zylinderkern und eigene Schlüssel. Dies ist der Standard für Spinde, private Rollcontainer im Großraumbüro oder wenn in einem Schrank sensible Daten aufbewahrt werden, die nur für eine bestimmte Person zugänglich sein dürfen. Wenn Sie ein Einbauschloss Schrank-System planen, prüfen Sie vorab, welches Berechtigungskonzept der Endnutzer benötigt.

Typische Anwendungsbereiche in der Praxis

Möbelschlösser mit Gestänge kommen überall dort zum Einsatz, wo einfache Aufschraubschlösser an ihre mechanischen Grenzen stoßen.

  • Hohe Möbelfronten (Kleiderschränke & Aktenschränke): Ein normales Schloss in der Mitte hält eine 2.000 mm hohe Tür nicht sicher verschlossen. Oben und unten lässt sich die Tür durch Hebelwirkung leicht aufziehen, was zu Schäden am Scharnier führt. Ein Ausziehbares Stangenschloss 19x22mm, 2 Stäbe L-1000mm, Chrom verankert die Tür massiv an drei Punkten.
  • Büromöbel (Rollcontainer): Datenschutzrichtlinien erfordern oft den Verschluss von Dokumenten. Ein Schubstangenschloss für 3 Schubladen 19x20mm, 500mm Leiste, Chrom sichert den gesamten Container mit nur einer Schlüsseldrehung, ohne dass an jeder einzelnen Schublade ein separates Schloss montiert werden muss.
  • Werkstatteinrichtung: Schwere Werkzeugschränke mit vielen Auszügen benötigen robuste Zentralverschlüsse, damit sich beim Rangieren des Wagens keine Schubladen selbstständig öffnen. Hier bietet sich ein System wie das Schubstangenschloss für 5 Schubladen 19x20mm, 1200mm Leiste, Chrom an.

Oberflächen und Materialien

Die sichtbaren Teile des Schlosses (Zylinderkopf, Rosette) sowie das Gestänge sind in der Regel aus widerstandsfähigen Metalllegierungen gefertigt. Die häufigsten Oberflächenveredelungen sind Nickel und Chrom.

Fehlerquellen bei der Montage vermeiden

Selbst bei hochwertigen Beschlägen kann eine unsaubere Montage zu Fehlfunktionen führen. Achten Sie auf folgende Punkte:

  1. Schwergängigkeit des Schlüssels: Wenn sich der Schlüssel nur mit Gewalt drehen lässt, steht das Gestänge unter Spannung. Prüfen Sie, ob die Führungsösen absolut in der Flucht zum Schlosskasten montiert sind. Eine Abweichung von nur 2 mm führt zu einer Verkeilung der Stange.
  2. Schloss blockiert beim Schließen: Die Schließhaken treffen nicht mittig auf die Schließbleche. Die Tür hat sich eventuell durch ihr Eigengewicht gesetzt. Justieren Sie die Topfbänder (Scharniere) der Tür neu, bevor Sie die Schließbleche versetzen.
  3. Zentralverschluss hakt: Bei Schubladenschlössern müssen die Arretierstifte exakt auf Höhe der Aussparungen in den Schubladenwänden liegen. Wenn die Schubladen nicht exakt im System 32 Raster montiert sind, greifen die Stifte ins Leere oder blockieren gegen das Holz.

---

FAQ – Häufige Fragen zu Schrankschlössern mit Gestänge

Kann ich ein altes Schrankschloss durch ein Stangenschloss ersetzen?

Ja, das ist in der Regel problemlos möglich, sofern der Korpus oben und unten Platz für die Schließbleche bietet. Wenn Sie ein altes Schrankschloss austauschen, prüfen Sie zunächst den Durchmesser der vorhandenen Bohrung. Ist diese bereits 19 mm groß, können Sie ein modernes System wie das Schubstangenschloss 19x22mm, 2 Stäbe L-1000mm, Nickel direkt einsetzen. Ist die alte Bohrung kleiner, muss sie mit einer Oberfräse oder einem Forstnerbohrer (unter Zuhilfenahme einer Schablone) vorsichtig auf 19 mm vergrößert werden.

Wie bestimme ich die richtige Länge für den Zentralverschluss bei Schubladen?

Messen Sie das lichte Innenmaß Ihres Korpus in der Höhe. Die Leiste des Zentralverschlusses muss lang genug sein, um von der obersten Schublade (oder der oberen Blende, wo das Schloss sitzt) bis zur untersten Schublade zu reichen. Für einen Standard-Rollcontainer reicht meist das Schubstangenschloss für 3 Schubladen 19x20mm, 500mm Leiste, Chrom. Für deckenhohe Schränke benötigen Sie entsprechend längere Leisten. Die Aluminiumleisten können mit einer Metallsäge auf das exakte Maß gekürzt werden.

Welches Werkzeug wird für die Montage zwingend benötigt?

Für die fachgerechte Installation benötigen Sie einen Akkuschrauber, einen scharfen 19 mm Forstnerbohrer, einen Kreuzschlitz-Schraubendreher (PZ2), ein Maßband, einen Anschlagwinkel, eine Metallsäge zum Kürzen der Stangen sowie eine feine Metallfeile zum Entgraten der Schnittkanten.

Was ist der Unterschied zwischen einem Drehstangenschloss und einem Schubstangenschloss?

Ein Drehstangenschloss wird auf der Innenseite einer Schranktür montiert. Die Stangen drehen sich um die eigene Achse und verriegeln die Tür oben und unten am Korpus. Ein Schubstangenschloss (Zentralverschluss) wird seitlich im Korpus eines Schubladenschranks montiert. Hier dreht sich das Gestänge nicht, sondern wird vertikal nach oben oder unten verschoben, um seitliche Arretierstifte in die Schubladen zu schieben.

Kann ich ein Stangenschloss auch für Schiebetüren verwenden?

Nein. Die Mechanik von Stangenschlössern ist ausschließlich für Drehtüren (Flügeltüren) oder zur Arretierung von Schubladen konzipiert. Für Schiebetüren benötigen Sie spezielle Druckzylinderschlösser oder Schiebetürschlösser mit Hakenriegel, da die Öffnungsbewegung parallel zum Korpus verläuft und keine vertikale Verriegelung gegen Ober- und Unterboden zulässt.

Was mache ich, wenn ich den Schlüssel für mein Schrankschloss verloren habe?

Bei einfachen Möbelschlössern ohne Hochsicherheitszylinder bleibt oft nur das vorsichtige Aufbohren des Zylinderkerns mit einem 5 mm oder 6 mm Metallbohrer. Bohren Sie direkt in den Schlüsselschlitz, bis die Zuhaltungsstifte zerstört sind. Danach lässt sich der Kern mit einem Schlitzschraubendreher drehen, das Schloss öffnet sich und kann gegen ein neues ausgetauscht werden.

Häufig gestellte Fragen

Kann ich dieses Schloss als Ersatz für ein altes Hettich-Schloss verwenden?

Ja, dieses Schrankschloss ist ein passender Ersatz für Hettich, sofern das Dornmaß (meist 15 mm oder 25 mm) exakt übereinstimmt. Prüfen Sie zwingend den Lochabstand (System 32) und den Zylinderdurchmesser (oft 19 mm). Die mitgelieferten Drehstangen können Sie flexibel auf Ihre Schrankhöhe zuschneiden.

Wie passe ich das Gestänge an meine individuelle Schrankhöhe an?

Sie können die Metallstangen ganz einfach mit einer handelsüblichen Metallsäge auf das gewünschte Maß einkürzen. Messen Sie das Innenmaß der Tür abzüglich der Schlosshöhe und der Schließhaken. Die Standardstangen sind meist 1000 mm oder 1200 mm lang und decken alle gängigen Kleiderschränke ab.

Ist das Drehstangenschloss für rechte und linke Türen gleichermaßen geeignet?

Ja, unsere Modelle sind universell einsetzbar und für rechts- sowie linksanschlagende Türen verwendbar. Sie müssen das Schloss lediglich in der passenden Ausrichtung montieren. Achten Sie auf den Lochbild-Abstand von 32 mm, um eine reibungslose Funktion der oberen und unteren Arretierung zu gewährleisten.

Passt das Schloss-System in meinen IKEA Pax Kleiderschrank?

Ja, es ist kompatibel mit IKEA Pax, erfordert jedoch eine zusätzliche Bohrung in der Tür für den Zylinder (meist Ø 19 mm). Da Pax-Schränke das System 32 nutzen, lassen sich die Führungshaken für das Gestänge problemlos in den vorhandenen Lochreihen verschrauben.

Welches Dornmaß benötige ich für mein neues Schrankschloss?

Das richtige Dornmaß – der Abstand von der Türkante bis zur Mitte des Schlüssellochs – hängt von Ihrem Türprofil ab. Gängige Standardmaße sind 15 mm, 25 mm oder 30 mm. Messen Sie bei einem Austausch exakt nach, um eine korrekte Montage der Schließstangen sicherzustellen.
