Ein Briefkastenschloss (fachsprachlich Hebelzylinderschloss oder Riegelschloss) ist ein mechanisches Schließsystem, bei dem die Drehbewegung eines Schlüssels direkt auf einen rückseitig montierten Schließhebel übertragen wird, um eine Tür, eine Klappe oder einen Auszug formschlüssig im Korpus zu verriegeln.

Diese Schlösser bilden die technische Basis für die Zugangssicherung an metallischen Briefkästen, Spinden, Wertfächern, Revisionsklappen sowie hölzernen Möbelstücken. Für Schreiner, Monteure und versierte Heimwerker ist das exakte Verständnis der Zylindermaße, der Schließwege und der Befestigungsarten entscheidend, um eine sichere und wackelfreie Montage zu gewährleisten. Ein universelles Schloss für Briefkasten oder Möbelstück existiert in der Praxis nicht; die Auswahl wird streng durch die Materialstärke der Tür und die Geometrie des Schließblechs diktiert.

Technische Anatomie und Funktionsweise

Ein klassisches Riegelschloss besteht aus vier funktionalen Hauptkomponenten, die exakt aufeinander abgestimmt sind.

Das Zylindergehäuse (Stator) bildet den äußeren Mantel und ist mit einem Außengewinde versehen. Es wird durch die Bohrung der Tür geführt. Im Inneren des Gehäuses dreht sich der Zylinderkern (Rotor). Dieser Kern enthält die Zuhaltungen – bei dieser Art von Schlössern in der Regel Plättchenzuhaltungen. Wenn der korrekte Schlüssel eingeführt wird, ordnen sich die Plättchen so an, dass sie bündig mit dem Kern abschließen und die Drehbewegung freigeben.

Am hinteren Ende des Zylinderkerns ist der Schließhebel (Riegel) montiert. Dieser wird meist mit einer kleinen Sechskantmutter oder einer Schraube auf einem Vierkantprofil fixiert. Die Befestigung des gesamten Schlosses in der Tür erfolgt über eine große Befestigungsmutter, die auf das Außengewinde des Gehäuses geschraubt wird und das Schloss gegen die Türinnenseite presst.

Ein Hebelzylinderschloss funktioniert wie das Getriebe eines Autos: Wenn die Einbaulänge nicht exakt auf die Materialstärke der Tür abgestimmt ist, greift die Mechanik ins Leere oder blockiert vollständig. Ist der Zylinder zu kurz, lässt sich die Mutter nicht aufschrauben. Ist er zu lang, wackelt das Schloss, sofern es nicht mit Distanzringen unterfüttert wird, und der Riegel greift nicht spielfrei hinter den Anschlag.

Die entscheidenden Maße: Zylinderdurchmesser und Zylinderlänge

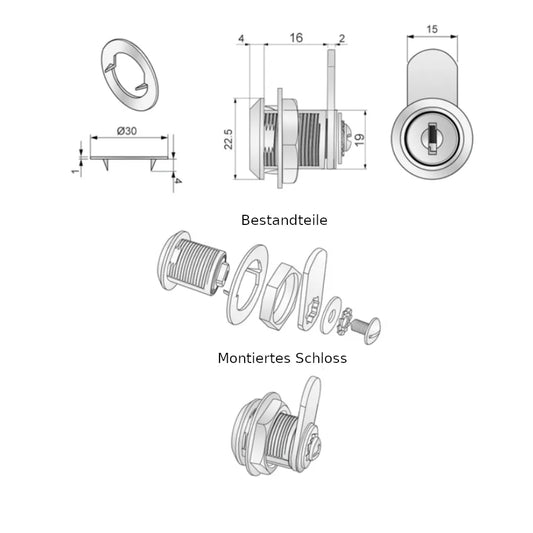

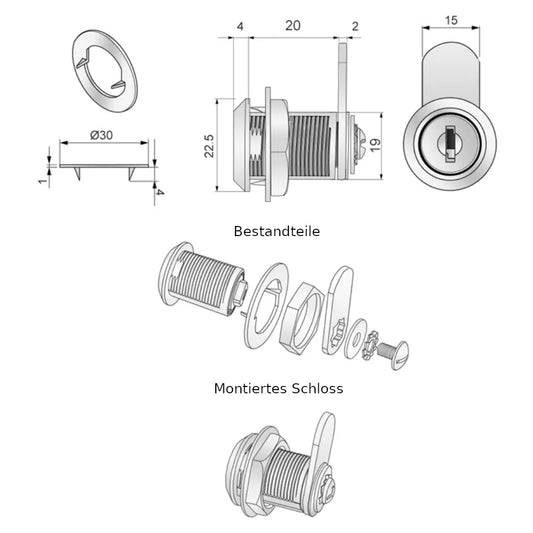

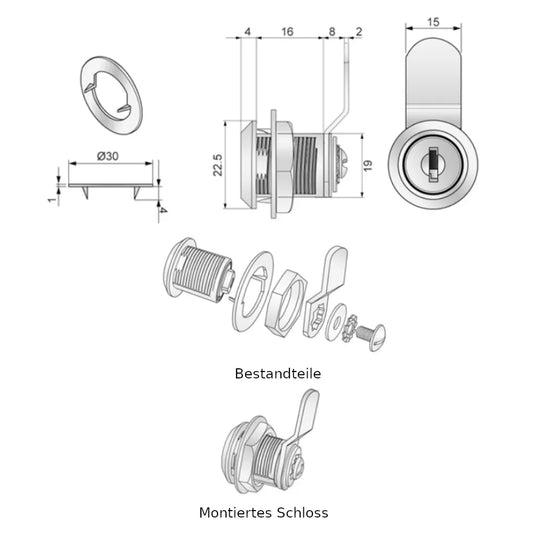

Bei der Spezifikation von Hebelzylinderschlössern werden in der Regel zwei Kernmaße angegeben, beispielsweise `19x16 mm` oder `19x30 mm`. Diese Maße sind genormt und für den Austausch zwingend zu beachten.

Der Zylinderdurchmesser (Einbaumaß)

Die erste Zahl (meist 19 mm) beschreibt den Außendurchmesser des Gewindekörpers. Dies ist das Maß der Bohrung, die in der Tür vorhanden sein muss. Bei Blechtüren (Briefkästen, Spinde) ist diese Stanzung jedoch selten kreisrund. Um zu verhindern, dass sich das gesamte Schloss beim Drehen des Schlüssels mitdreht, weisen die Gehäuse seitliche Abflachungen auf (Verdrehschutz). Ein 19 mm Zylinder hat an den abgeflachten Seiten typischerweise ein Maß von 16 mm. Das entsprechende Loch im Blech ist also ein Doppel-D-Profil. Bei der Montage in Holz (Möbelbau) wird meist eine runde 19 mm Bohrung gesetzt und das Schloss durch eine Krallenplatte (Rosette mit spitzen Dornen) gegen Verdrehen gesichert.

Die Zylinderlänge (Nutzlänge / Klemmlänge)

Die zweite Zahl (z. B. 16 mm, 20 mm, 25 mm) definiert die Länge des Zylindergehäuses von der Unterseite des Schlosskopfes bis zum Auflagepunkt des Schließhebels. Dieses Maß bestimmt, für welche Türstärken das Schloss geeignet ist.

Schließmechanismen: Gleichschließend vs. Verschiedenschließend

Ein wesentliches Kriterium bei der Planung von Schließanlagen in Werkstätten, Büros oder Mehrfamilienhäusern ist die Zuordnung der Schlüssel.

Verschiedenschließende Systeme

Die Standardausführung. Jedes Schloss hat eine individuelle Plättchencodierung und wird mit eigenen, einzigartigen Schlüsseln geliefert. Wenn Sie Schlösser für Briefkästen in einem Mehrfamilienhaus installieren, ist dies zwingend erforderlich. Jeder Mieter erhält Zugang zu exakt einem Fach. Oft werden diese Modelle mit zwei Schlüsseln ausgeliefert. Wird ein „Briefkastenschloss 4 Schlüssel“ benötigt, lassen sich die Rohlinge bei jedem Schlüsseldienst anhand der mitgelieferten Originale nachmachen.

Gleichschließende Systeme (Identische Schlüssel)

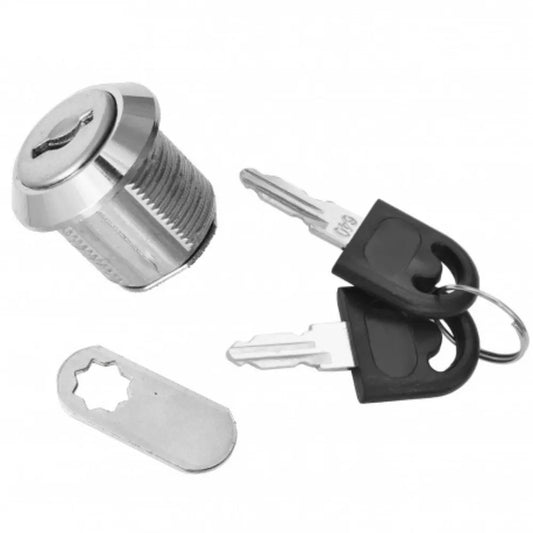

In Umgebungen, wo eine Person Zugriff auf mehrere Fächer, Schränke oder Revisionsklappen benötigt, ist ein gleichschließendes System effizient. Alle Schlösser einer Charge weisen dieselbe Zylinderfräsung auf. Ein Riegelschloss 19x16mm Identische Schlüssel Version, Chrom ermöglicht es dem Hausmeister oder Techniker, mit einem einzigen Schlüssel dutzende Kästen zu öffnen. Sollten Schlüssel verloren gehen oder zusätzliche Mitarbeiter ausgestattet werden müssen, kann ein Schlüssel für Riegelschloss 19x16mm Identische Schlüssel Version separat nachbeschafft werden, da die Codierung der Serie bekannt ist.

Materialien und Oberflächenbeschaffenheit

Die Langlebigkeit eines Riegelschlosses hängt maßgeblich von den verwendeten Materialien ab, insbesondere wenn es im Außenbereich (Witterung) oder in Feuchträumen eingesetzt wird.

Die meisten handelsüblichen Gehäuse und Zylinderkerne bestehen aus Zinkdruckguss. Dieses Material lässt sich hochpräzise gießen, was für die engen Toleranzen der Plättchenzuhaltungen notwendig ist. Um Korrosion zu verhindern und eine saubere Optik zu gewährleisten, werden die Oberflächen galvanisch behandelt, meist verchromt oder vernickelt. Chrom bietet eine harte, kratzfeste und leicht zu reinigende Oberfläche.

Der Begriff „Briefkastenschloss Edelstahl“ wird in der Praxis oft gesucht. Es ist jedoch wichtig zu wissen, dass bei den meisten dieser Schlösser lediglich die vordere Kappe (Staubschutz) oder der Schließhebel auf der Rückseite aus Edelstahl oder verzinktem Stahl gefertigt ist, um die mechanische Stabilität beim Verriegeln zu gewährleisten. Ein komplett aus massivem V4A-Edelstahl gefrästes Schloss ist ein hochspezifisches Industrieprodukt für extreme Umgebungen (Chemie, Offshore) und im regulären Möbel- und Briefkastenbau unüblich. Zinkdruckguss mit starker Verchromung bietet für den normalen Außenbereich ausreichenden Schutz gegen Rost.

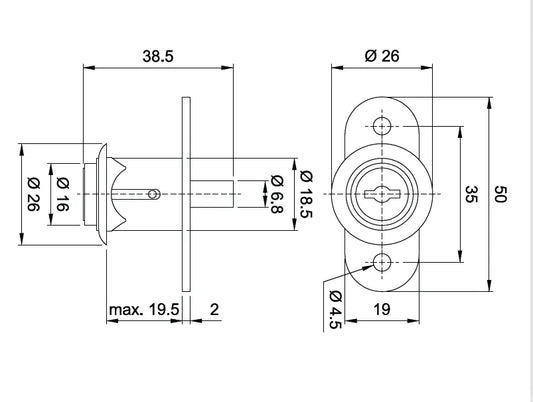

Sonderbauformen: Das Druckzylinderschloss für Schiebetüren

Während Standard-Hebelzylinderschlösser durch eine 90°- oder 180°-Drehung einen Hebel hinter einen Anschlag schwenken, erfordern Schiebetüren eine völlig andere Kinematik. Hier kommen Druckzylinderschlösser zum Einsatz.

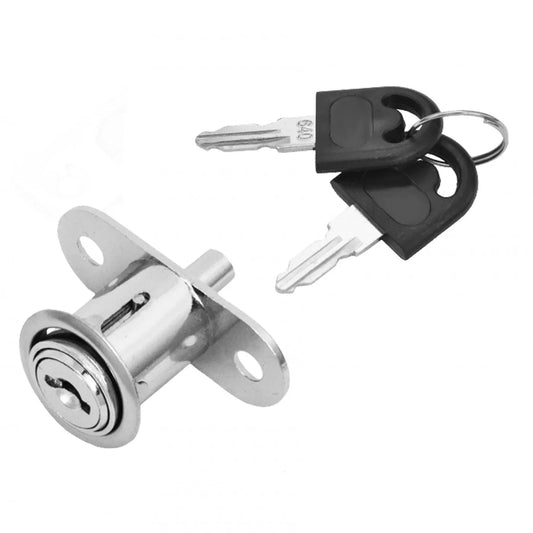

Bei einem Briefkastenschloss für Schiebetüren 19x24mm, Chrom wird das Schloss im vorderen Türflügel montiert. Der Schließvorgang erfolgt nicht durch Drehen eines Riegels, sondern durch das Hineindrücken des gesamten Zylinderkerns. Dabei fährt auf der Rückseite ein massiver Stift heraus, der in eine entsprechende Bohrung des hinteren Türflügels oder in das Schienenprofil greift und so das Verschieben der Türen blockiert. Entriegelt wird durch Drehen des Schlüssels, woraufhin eine interne Feder den Zylinderkern samt Sperrstift wieder nach vorne schnellen lässt. Die Maßangabe `19x24 mm` definiert hier den Zylinderdurchmesser und die Gehäuselänge im ungedrückten Zustand.

Kompatibilität mit bekannten Herstellern

Viele Kunden stehen vor der Aufgabe, ein defektes Schloss an einer bestehenden Anlage austauschen zu müssen. Suchen wie „Briefkastenschloss austauschen“, „Briefkastenschloss Renz“, „Burg Wächter Briefkastenschloss“ oder „JU Briefkastenschloss“ spiegeln dieses Problem wider.

Die gute Nachricht für Monteure: Die Stanzungen in den Blechtüren dieser großen Hersteller sind in hohem Maße standardisiert. Das Doppel-D-Lochbild mit 19 mm Durchmesser und 16 mm Flankenabstand ist ein Industriestandard. Das bedeutet, dass ein universelles Briefkastenschloss mit Schlüssel 19x16mm mechanisch in die Türstanzung eines Renz- oder Burg Wächter-Kastens passt.

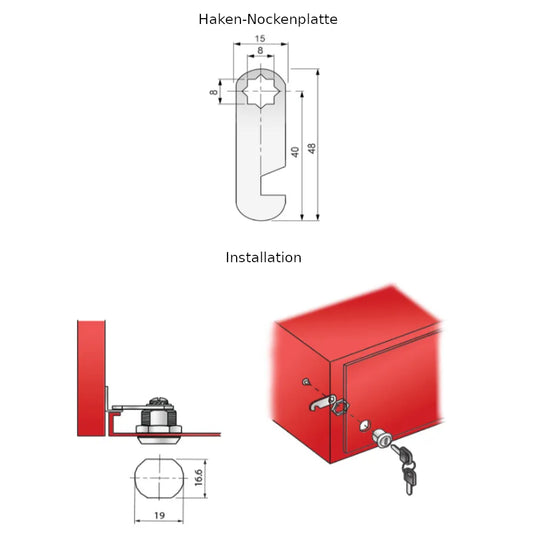

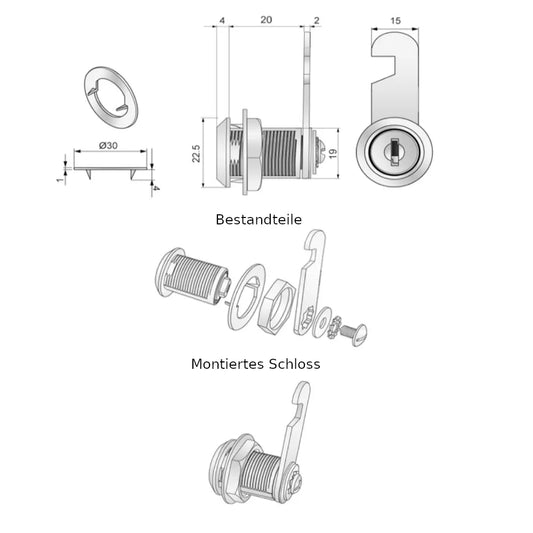

Der kritische Faktor ist jedoch der Schließhebel. Die Hersteller verwenden oft spezifisch gebogene (gekröpfte) oder hakenförmige Riegel, um exakt in das Schließblech des jeweiligen Kastenmodells zu greifen. Wenn Sie ein universelles Schloss montieren, ist es gängige Praxis, den alten, passgenauen Schließhebel des defekten Schlosses abzuschrauben und auf den Vierkant des neuen Zylinders zu setzen. Achten Sie dabei auf die Aufnahme: Die meisten Systeme nutzen eine 7x7 mm oder 8x8 mm Vierkantaufnahme am Zylinderende, die mit einer M4- oder M5-Mutter gesichert wird.

Fachgerechte Montage und Austausch

Der Austausch eines Riegelschlosses erfordert kein Spezialwerkzeug, jedoch präzises Arbeiten, um den Lack oder die Beschichtung der Tür nicht zu zerkratzen.

  1. Demontage des alten Schlosses: Öffnen Sie die Tür. Lösen Sie auf der Rückseite die kleine Mutter (meist Schlüsselweite SW 7 oder SW 8), die den Schließhebel hält. Nehmen Sie den Hebel ab.
  2. Lösen des Gehäuses: Lösen Sie nun die große Befestigungsmutter (meist SW 22 oder SW 24), die das Zylindergehäuse an der Tür fixiert. Bei stark verrosteten Modellen kann hier Kriechöl helfen.
  3. Entnahme: Ziehen Sie das alte Schloss nach vorne aus der Tür heraus.
  4. Vorbereitung: Reinigen Sie die Stanzung im Blech oder Holz von Schmutz und Grat.
  5. Einsetzen des neuen Schlosses: Führen Sie das neue Zylindergehäuse von außen ein. Achten Sie auf den Verdrehschutz (die abgeflachten Seiten müssen deckungsgleich mit der Stanzung sein). Die Position des Schlüsselschlitzes im abgezogenen Zustand sollte vertikal stehen.
  6. Fixierung: Schrauben Sie die große Befestigungsmutter von hinten auf und ziehen Sie diese mit einem Maulschlüssel handfest an. Verwenden Sie keine Zange, da diese abrutschen und das Gewinde beschädigen kann.
  7. Hebelmontage: Setzen Sie den Schließhebel auf den Vierkant. Prüfen Sie vor dem Festziehen die Schließrichtung. Der Hebel muss bei Drehung des Schlüssels exakt hinter den Anschlag am Korpus greifen. Sichern Sie den Hebel mit der kleinen Mutter samt Unterlegscheibe.

Ein Sonderfall sind Schranktürschlösser aus Holz. Hier fehlt die Doppel-D-Stanzung. Stattdessen wird ein 19 mm Rundloch gebohrt. Auf das Schlossgewinde wird von hinten eine Krallenplatte geschoben, deren Spitzen sich beim Anziehen der großen Mutter in das Holz (MDF, Spanplatte) pressen und so das Mitdrehen des Schlosses verhindern.

Wartung: Wenn die Mechanik streikt

Ein häufiges Problem im Winter ist ein „Briefkastenschloss eingefroren“. Kondenswasser oder Regenwasser dringt in den Zylinderkern ein und gefriert zwischen den Plättchenzuhaltungen. Der Schlüssel lässt sich nicht mehr einführen oder drehen.

Technischer Lösungsansatz: Wenden Sie niemals rohe Gewalt an. Zinkdruckguss-Schlüssel können bei zu hoher Torsion abbrechen. Ein sanftes Erwärmen des Schlüssels (z.B. mit einem Feuerzeug) und anschließendes Einführen überträgt die Wärme auf die Plättchen und schmilzt das Eis. Alternativ hilft ein chemischer Türschlossenteiser auf Alkoholbasis.

Zur präventiven Wartung von Hebelzylinderschlössern im Außenbereich sollte niemals harzendes Öl oder Standard-Schmierfett verwendet werden. Diese binden Straßenstaub und verkleben die feinen Federn der Plättchenzuhaltungen. Die fachgerechte Schmierung erfolgt ausschließlich mit Graphitpulver oder speziellen, nicht harzenden PTFE-Trockenschmiersprays. Ein kleiner Sprühstoß vor Beginn der Frostperiode stellt sicher, dass Wasser verdrängt wird und die Mechanik leichtgängig bleibt.

Alternativen zum Zylinderschloss

Während das klassische Riegelschloss den Markt dominiert, gibt es spezifische Anwendungsfälle für mechanische Zahlenschlösser. Ein Briefkastenschloss Zahlenschloss eliminiert das Problem verlorener Schlüssel und eignet sich hervorragend für Spinde in Fitnessstudios, Personalräumen oder bei wechselnden Nutzern. Die Montage erfolgt analog zum Zylinderschloss über eine 19 mm Bohrung. Der Nutzer stellt einen 3- oder 4-stelligen Code ein. Der Nachteil: Sie bauen deutlich tiefer auf und sind anfälliger für Vandalismus im ungeschützten Außenbereich, weshalb sie für klassische Hausbriefkästen seltener spezifiziert werden.

---

FAQ – Häufige technische Fragen zu Briefkastenschlössern

1. Wie messe ich ein defektes Briefkastenschloss richtig aus?

Bauen Sie das Schloss aus. Messen Sie den Außendurchmesser des Gewindes (meist 19 mm). Das wichtigste Maß ist die Zylinderlänge: Messen Sie von der Unterseite des Schlosskopfes (der Teil, der außen auf der Tür aufliegt) bis exakt zu der Stelle, an der der Schließhebel aufliegt. Dies ergibt die Nutzlänge (z. B. 16 mm, 20 mm).

2. Passt ein universelles Schloss in einen Renz oder Burg Wächter Briefkasten?

Ja, in den meisten Fällen. Die Einbaubohrung (19 mm mit 16 mm Abflachung) ist standardisiert. Wichtig ist jedoch, dass Sie den alten Schließhebel des Originalschlosses aufbewahren. Dieser ist oft speziell gebogen und muss auf das neue universelle Schloss ummontiert werden, damit der Riegel exakt in das Schließblech des Gehäuses greift.

3. Was bedeutet „gleichschließend“ bei Riegelschlössern?

Gleichschließend bedeutet, dass alle Schlösser innerhalb einer bestellten Charge dieselbe Schließcodierung aufweisen. Ein einziger Schlüsseltyp kann alle Schlösser öffnen. Dies ist ideal für Hausmeister oder Techniker, die Zugang zu mehreren Revisionsklappen oder Schränken benötigen, ohne einen großen Schlüsselbund mitführen zu müssen.

4. Kann ich ein Briefkastenschloss auch für Schranktüren verwenden?

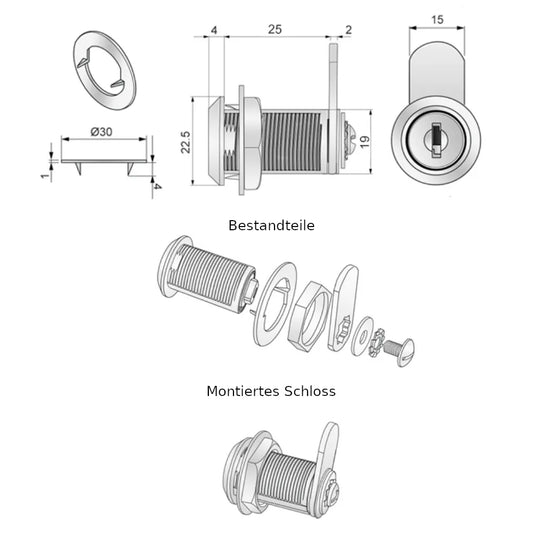

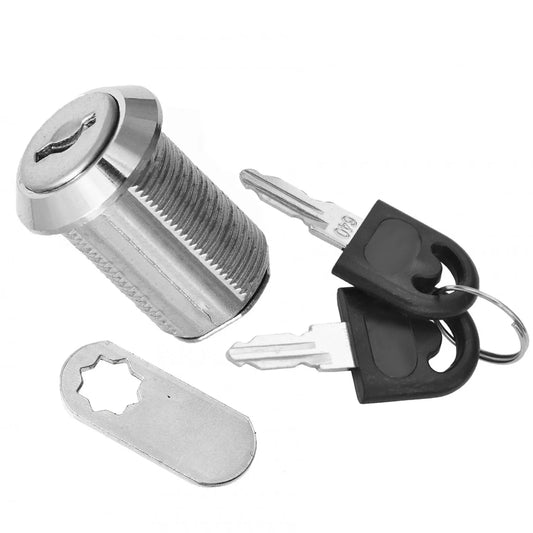

Ja, Riegelschlösser sind hervorragende Schranktürschlösser. Sie müssen lediglich auf die Zylinderlänge achten. Für eine Standard-Möbeltür (19 mm Spanplatte) benötigen Sie eine Zylinderlänge von mindestens 25 mm (z. B. 19x25 mm). Zudem benötigen Sie eine Krallenplatte, die das Schloss im runden Bohrloch des Holzes gegen Verdrehen sichert.

5. Was tun, wenn das Briefkastenschloss eingefroren ist?

Keine Gewalt anwenden, da der Schlüssel abbrechen kann. Erwärmen Sie den Schlüsselbart leicht mit einem Feuerzeug und führen Sie ihn ein, um das Eis im Zylinderkern zu schmelzen. Alternativ nutzen Sie Enteiserspray. Zur Vorbeugung vor dem Winter das Schloss ausblasen und ausschließlich mit Graphitpulver oder PTFE-Trockenspray schmieren – niemals mit herkömmlichem Öl, da dies bei Kälte verharzt.

6. Lässt sich die Schließrichtung (rechts/links) ändern?

Bei den meisten Hebelzylinderschlössern ja. Durch das Lösen der hinteren Mutter und das Umstecken des Schließhebels um 90° oder 180° auf dem Vierkant lässt sich der Schließweg anpassen, je nachdem, ob die Tür links oder rechts angeschlagen ist.
