Schubladenauszüge & Schubladensysteme — welcher Auszug?
Ein Schubladenauszug ist die mechanische Führungsschiene, die das reibungslose Öffnen und Schließen einer Schublade im Möbelkorpus ermöglicht.
Wer Möbel baut, modifiziert oder repariert, steht unweigerlich vor der Frage nach der richtigen Führungstechnik für Schubkästen. Die Auswahl der passenden Beschläge bestimmt maßgeblich die Funktion, die Belastbarkeit und die Langlebigkeit des gesamten Möbelstücks. Dieser Ratgeber schlüsselt die technischen Unterschiede der verschiedenen Systeme auf, erklärt die relevanten Maße und hilft bei der exakten Bestimmung der benötigten Bauteile für den Möbelbau.

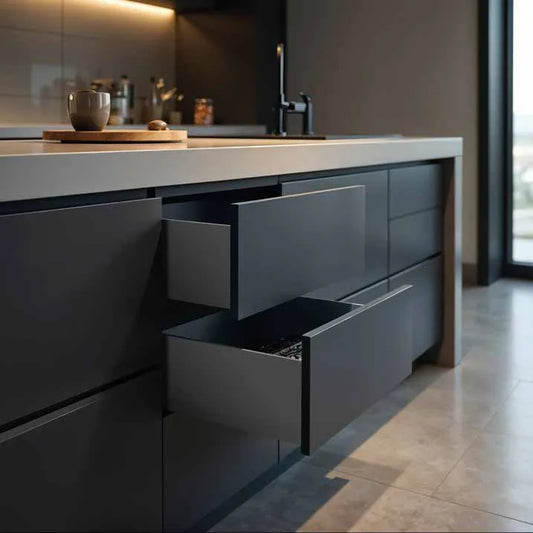

Ein grundlegender Unterschied besteht zunächst zwischen reinen Schienen und kompletten Systemen. Während eine nackte Führungsschiene an eine separat gefertigte Holzschublade montiert wird, bestehen Schubladensysteme aus aufeinander abgestimmten Komponenten, bei denen die Seitenwände (Zargen) aus Metall oft direkt mit der Führungseinheit und der Frontanbindung kombiniert sind.
Führungstypen: Die Mechanik hinter dem Auszug
Die Art der Führung bestimmt, wie die Last abgetragen wird und wie hoch die seitliche Stabilität der Schublade ausfällt. Wie das Fahrwerk eines Fahrzeugs bestimmt die Führungsschiene die Laufruhe und Belastbarkeit der gesamten Konstruktion. Es gibt drei dominierende technische Prinzipien im Möbelbau.
Die Rollenführung
Die Rollenführung ist der klassische, einfache Beschlag. Sie besteht aus zwei epoxidharzbeschichteten Stahlprofilen pro Seite. Eines wird an die Korpuswand geschraubt, das andere an die Unterkante der Schublade. Die Laufbewegung wird über Kunststoffrollen realisiert. Schubladenschienen mit Rollenführung weisen am hinteren Ende oft ein leichtes Gefälle auf. Dadurch rutscht die Schublade auf den letzten Zentimetern durch die Schwerkraft zu. Diese Schienen sind fehlerverzeihend bei leichten Maßtoleranzen im Korpus, bieten jedoch eine geringere Seitenstabilität und Tragkraft als kugelgelagerte Modelle. Sie kommen häufig bei leichten Schreibtischcontainern oder einfachen Kommoden zum Einsatz.
Die Kugelführung

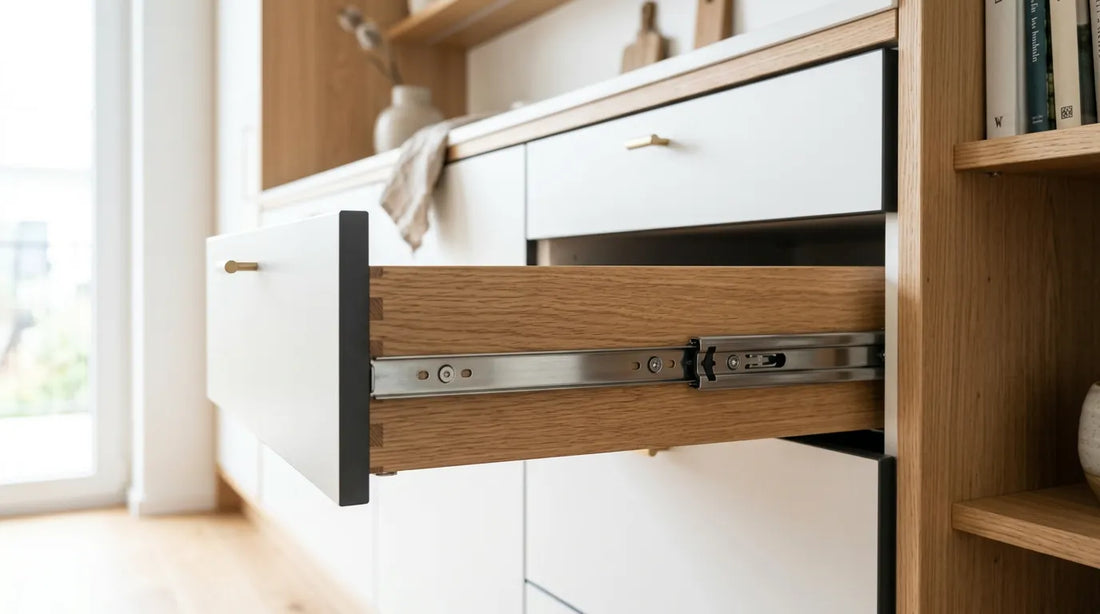

Bei der Kugelführung laufen Stahlkugeln in einem Kugelkäfig zwischen präzise geformten Metallprofilen. Diese Teleskopschienen werden in der Regel mittig an der Schubladenseite (Seitenmontage) angebracht. Durch die enge Führung der Kugeln entsteht eine extrem hohe Seitenstabilität. Ein Verkanten der Schublade ist nahezu ausgeschlossen. Kugelführungen erlauben zudem sehr hohe Traglasten und einen ruhigen, spielfreien Lauf. Für die Montage einer Standard-Kugelführung muss zwischen der Schubladenseite und der Korpusinnenwand exakt ein definierter Spalt (häufig 12,7 mm) eingeplant werden.
Die Unterflurführung
Die Unterflurführung stellt die technisch aufwendigste Variante dar. Hierbei wird die Schiene nicht seitlich, sondern unsichtbar unter dem Schubladenboden montiert. Die gesamte Technik verschwindet unter dem Holz. Unterflurführungen für Schubladenschienen greifen über spezielle Kupplungen oder Zapfen an der Rückwand in die Holzschublade ein. Sie bieten hervorragende Laufeigenschaften und lenken den Blick ausschließlich auf das Holzdesign der Schublade. Da die Schienen unter dem Boden liegen, muss die Schublade spezifische Fräsungen und Maße aufweisen, um kompatibel zu sein.
Auszugslänge und Öffnungsgrad: Vollauszug vs. Teilauszug
Ein entscheidendes technisches Merkmal ist die Auszugslänge im Verhältnis zur Einbaulänge. Hier wird strikt zwischen zwei Typen unterschieden.
Ein Vollauszug lässt sich zu 100 % ausziehen. Der Schubkasten kann komplett vor die Korpusvorderkante gezogen werden. Dies ermöglicht den ungehinderten Zugriff auf den gesamten Inhalt bis in den hintersten Winkel. Schubladenschienen als Vollauszug bestehen aus drei ineinander gleitenden Profilen (Teleskoptechnik). Sie sind bautechnisch komplexer und erfordern mehr Einbauraum in der Breite, bieten aber den maximalen Nutzwert, insbesondere in der Küche oder Werkstatt.
Ein Teilauszug hingegen lässt sich nur zu etwa 75 % bis 80 % seiner Nennlänge aus dem Korpus herausziehen. Ein Teil der Schublade verbleibt im Schrank, was den Zugriff auf den hinteren Bereich einschränkt. Teilauszüge bestehen meist nur aus zwei Profilen. Sie sind konstruktiv einfacher und kommen oft bei Standardmöbeln im Wohn- oder Schlafbereich zum Einsatz, wo ein vollständiger Zugriff auf den hinteren Schubladenbereich nicht zwingend erforderlich ist.
Komfortfunktionen: Dämpfung, Selbsteinzug und grifflose Öffnung
Die reine Laufmechanik wird heute standardmäßig durch zusätzliche kinematische Bauteile ergänzt, die das Öffnen und Schließen steuern. Diese Mechanismen dürfen fachlich nicht verwechselt werden.
Dämpfung (Soft-Close)
Ein Dämpfungssystem bremst die Schwungkraft der schließenden Schublade ab und zieht sie sanft und geräuschlos in die Endposition. Schubladenschienen mit Dämpfung nutzen hierfür einen fluidbasierten Gasdruckdämpfer oder Öldämpfer in Kombination mit einer Zugfeder. Der Mitnehmer an der Schiene hakt beim Schließen in den Dämpfungszylinder ein, der den Anschlag am Korpus verhindert.
Selbsteinzug
Ein reiner Selbsteinzug ist nicht mit einer Dämpfung gleichzusetzen. Schubladenschienen mit Selbsteinzug verfügen über einen Federmechanismus, der die Schublade auf den letzten Zentimetern aktiv in den Korpus zieht, damit sie nicht offen stehen bleibt. Ohne zusätzliche Dämpfung schlägt die Front jedoch hörbar an den Korpus an.
Push-to-Open (Tip-On)
Dieses System ist für grifflose Fronten konzipiert und stellt das genaue Gegenteil der Dämpfung dar. Ein Druck auf die geschlossene Front spannt einen Auslöser; eine integrierte Feder stößt die Schublade daraufhin ein Stück aus dem Korpus heraus, sodass sie von Hand aufgezogen werden kann. Schubladenschienen mit Push-to-Open erfordern einen exakt eingestellten Frontspalt (meist 2,5 mm bis 3 mm), damit der Auslöseweg für das Drücken gewährleistet ist.
Hinweis: Die Kombination aus Push-to-Open und Soft-Close in einer einzigen Schiene erfordert komplexe Synchronisationsmodule, da die physikalischen Kräfte (Ausstoßen vs. Abbremsen) gegeneinander arbeiten.
Wie wählt man den passenden Schubladenauszug? (Kriterien)
Die Auswahl des korrekten Beschlags erfordert die Beachtung präziser Maße und physikalischer Grenzwerte.
1. Nennlänge und Einbautiefe
Die Nennlänge (NL) gibt die Länge der Schiene im geschlossenen Zustand an. Sie definiert gleichzeitig die Tiefe der Schublade. Standardlängen bewegen sich im Bereich von 250 mm - 800 mm in Schritten von 50 mm. Die lichte Korpustiefe (Innenmaß des Schranks von der Vorderkante bis zur Rückwand) muss immer etwas größer sein als die Nennlänge der Schiene. Als Faustregel gilt: Lichte Korpustiefe = Nennlänge + 3 mm bis 5 mm Platz für den Toleranz- und Einbauspielraum. Gängige Maße für Standardkommoden sind Schubladenschienen in 300 mm oder Schubladenschienen in 400 mm.
2. Tragkraft und dynamische Belastung
Die Tragfähigkeit gibt an, wie viel Gewicht das Schienenpaar im komplett ausgezogenen Zustand aushält, ohne sich plastisch zu verformen. Das Gewicht der Schublade selbst muss in diese Berechnung einfließen.
- Standardauszüge: 20 kg - 30 kg (ausreichend für Kleidung, Besteck, Büromaterial).
- Schubladenschienen für Schwerlast: 45 kg, 80 kg oder mehr. Diese verfügen über dickere Stahlprofile (z. B. 2,0 mm Materialstärke) und massive Kugelkäfige.
3. Einbaubreite und System 32
Bei seitlich montierten Auszügen muss die Einbaubreite strikt eingehalten werden. Ist der Spalt zwischen Schublade und Korpus zu groß, greifen die Schienen nicht ineinander oder die Kugeln fallen aus dem Käfig. Ist er zu klein, schleift die Mechanik. Viele Korpusse im Möbelbau basieren auf dem System 32. Das bedeutet, dass die Lochreihen für die Montage der Schienen einen vertikalen Abstand von 32 mm zueinander haben und der Abstand von der Korpusvorderkante zur ersten Bohrung exakt 37 mm beträgt. Schienen, die mit dem System 32 kompatibel sind, lassen sich ohne erneutes Messen an diesen Standard-Lochreihen verschrauben.
Anwendungen: Welcher Auszug für welches Möbelstück?
Die Wahl der Führung hängt vom Einsatzort und dem verstauten Gut ab.
Küche und Vorratsschränke
In der Küche dominieren Vollauszüge und Unterflurführungen mit Dämpfung. Töpfe, Teller und Vorräte erzeugen ein hohes Eigengewicht. Die Breiten der Auszüge orientieren sich an den genormten Küchenschränken. Ein Küchenschrank Auszug für 60 cm Korpusbreite erfordert stabile Schienen, die ein Durchbiegen des Bodens verhindern. Für schmale Nischen, etwa für Gewürzregale, kommt ein Küchenschrank Auszug für 30 cm zum Einsatz. Hier ist die seitliche Stabilität entscheidend, da das Auszugselement oft höher als breit ist.
Werkstatt und Garage
Werkzeugschränke verlangen nach Schwerlast-Kugelführungen. Ein Vollauszug ist hier zwingend, um schwere Maschinen oder Schraubensortimente aus dem hinteren Bereich heben zu können, ohne sie verkanten zu müssen. Die Schienen sollten aus verzinktem Stahl bestehen, um Korrosion in unbeheizten Räumen vorzubeugen.
Wohnzimmer und Schlafzimmer
Für Kleiderkommoden, TV-Boards oder Nachttische reichen meist Teilauszüge mit Rollenführung oder leichtere Unterflurführungen. Push-to-Open-Systeme werden hier bevorzugt eingesetzt, um ein minimalistisches, griffloses Design der MDF- oder Massivholzfronten zu realisieren.
Montage und Technik: Grundlagen für den Einbau
Die korrekte Montage bestimmt die Funktion. Ein Auszug, der nicht im rechten Winkel oder nicht exakt waagerecht montiert ist, wird klemmen oder einseitig verschleißen.
Benötigtes Werkzeug:
- Akkuschrauber
- Maßband oder Gliedermaßstab
- Wasserwaage oder Anschlagwinkel
- Spanplattenschrauben (Senkkopf oder Flachkopf, je nach Schienenbohrung)
- Passender Bit (meist PZ oder TX)
Grundlegende Schritte bei der Seitenmontage (Kugelführung):
- Schienen trennen: Die meisten Kugelführungen lassen sich über einen kleinen Hebel aus Kunststoff entriegeln und in ein Korpusprofil und ein Schubladenprofil trennen.
- Korpusprofil montieren: Das breitere Profil wird an der Innenwand des Schranks verschraubt. Zur Befestigung in Spanplatte eignen sich Euroschrauben (für 5 mm Bohrungen) oder Standard-Holzschrauben mit einem Durchmesser von 3,5 mm oder 4 mm. Die Wasserwaage ist hierbei unerlässlich.
- Schubladenprofil montieren: Das schmalere Profil wird exakt mittig an der Außenseite der Schublade verschraubt.
- Zusammenführen: Die Schublade wird mit den Profilen in die Korpusführungen eingefädelt und vorsichtig eingeschoben, bis der Kugelkäfig hörbar einrastet.
Bei Unterflurführungen erfolgt die Montage der Schiene am Korpusboden oder der Seitenwand, während an der Schublade selbst spezielle Schnäpper (Kupplungen) im vorderen Bereich angeschraubt werden. Die Schublade wird dann nur noch auf die Schiene gesetzt und bis zum Einrasten der Schnäpper nach hinten geschoben.
---
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen Soft-Close und Push-to-Open? Soft-Close ist ein Dämpfungssystem, das die Schublade beim Schließen abbremst und sanft zuzieht. Push-to-Open ist ein Ausstoßmechanismus für grifflose Fronten, der die Schublade nach einem leichten Druck auf die Front öffnet. Beide Systeme haben gegensätzliche Funktionen.
Wie messe ich die benötigte Länge einer Schubladenschiene? Messen Sie die lichte Tiefe des Schrankkorpus (Innenmaß von vorne nach hinten). Ziehen Sie davon 3 mm bis 5 mm ab. Das Ergebnis ist die maximal mögliche Nennlänge der Schiene. Ist Ihr Korpus innen 455 mm tief, wählen Sie eine Schiene mit 450 mm Nennlänge.
Kann ich eine Rollenführung einfach durch eine Kugelführung ersetzen? Ein direkter 1:1 Austausch ist oft nicht ohne Anpassungen möglich. Rollenführungen benötigen meist einen seitlichen Spalt von 12,5 mm, Unterflurmontierte Rollenführungen haben andere Toleranzen. Kugelführungen erfordern in der Regel zwingend 12,7 mm Einbaubreite pro Seite und werden mittig an der Zarge verschraubt. Die Schubladenbreite muss exakt zum neuen Schienensystem passen.
Was bedeutet System 32 bei Schubladenauszügen? Das System 32 ist ein internationaler Standard im Möbelbau. Es besagt, dass die vorgebohrten Löcher in den Seitenwänden eines Korpus einen vertikalen Abstand von 32 mm haben und die erste Lochreihe exakt 37 mm von der Vorderkante entfernt beginnt. Schienen mit System 32-Bohrungen passen exakt in dieses Raster.
Wie viel Gewicht trägt eine Standard-Schubladenschiene? Handelsübliche Kugelführungen für den Wohnbereich sind meist für eine dynamische Belastung von 25 kg bis 35 kg ausgelegt. Für Werkstätten oder schwere Topfschubladen sollten Schwerlastauszüge mit einer Tragkraft von 45 kg bis 80 kg gewählt werden.
Warum schließt meine Schublade mit Dämpfung nicht vollständig? Dies passiert, wenn die Schienen nicht exakt parallel oder nicht im Wasser (waagerecht) montiert wurden. Auch ein zu geringes Spaltmaß führt dazu, dass die Schiene klemmt und die Kraft der Rückholfeder im Dämpfer nicht ausreicht, um die Schublade vollständig in den Korpus zu ziehen.
Was ist ein Selbsteinzug bei Schubladen? Ein Selbsteinzug ist ein Federmechanismus am hinteren Ende der Schiene. Wenn die Schublade fast geschlossen ist, greift ein Mitnehmer in die Feder, welche die Schublade die letzten Zentimeter aktiv in den Schrank zieht. Ein Selbsteinzug ist nicht zwangsläufig gedämpft.
