Verbinder und Halterungen bilden die statischen Knotenpunkte im modernen Möbel- und Ladenbau, um Plattenwerkstoffe, Metallrohre und Glaselemente kraftschlüssig oder formschlüssig zu fügen. Ob es um den Aufbau modularer Rohrsysteme für begehbare Kleiderschränke, die unsichtbare Arretierung von Korpusbauteilen oder die sichere Wandverankerung von Garderobenstangen geht – die Wahl des exakt passenden Beschlags definiert die Tragfähigkeit und Langlebigkeit der gesamten Konstruktion. In dieser technischen Dokumentation werden die spezifischen Eigenschaften, Maße und Montagemechanismen der gängigen Verbindungssysteme detailliert aufgeschlüsselt.

Modulare Rohrsysteme (Ø 25 mm)

Ein dominanter Standard im Ladenbau und bei offenen Schranksystemen ist das Rohrsystem mit einem Außendurchmesser von 25 mm. Dieses Maß hat sich branchenübergreifend etabliert, da es eine optimale Balance aus Biegesteifigkeit und optischer Leichtigkeit bietet. Die Rohre (meist aus verchromtem Stahl oder Aluminium mit einer Wandstärke von 1,0 mm bis 1,5 mm) werden durch eine Vielzahl spezifischer 25mm Rohrverbinder, Chrom zu dreidimensionalen Rahmenkonstruktionen gefügt.

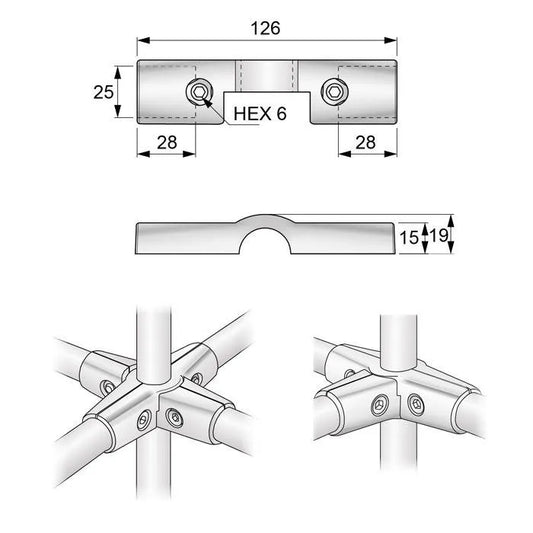

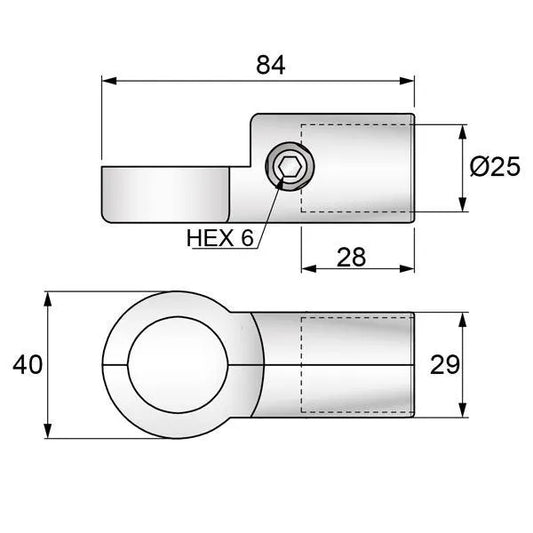

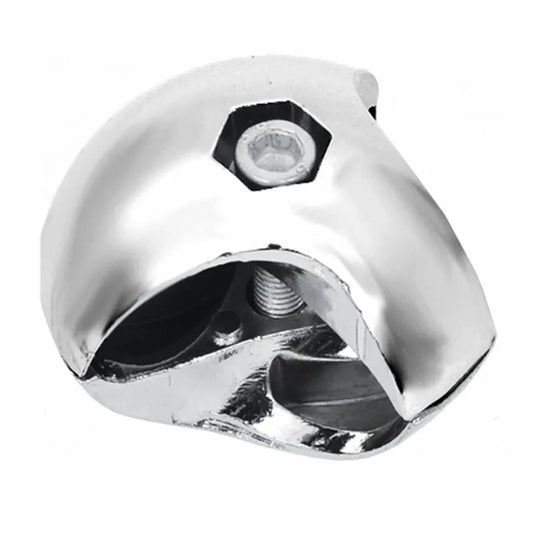

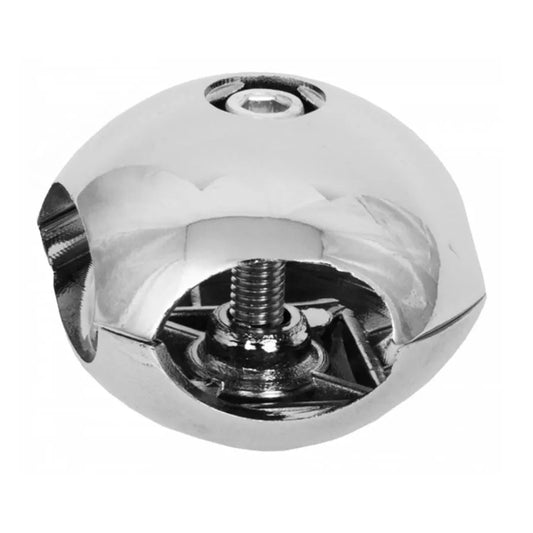

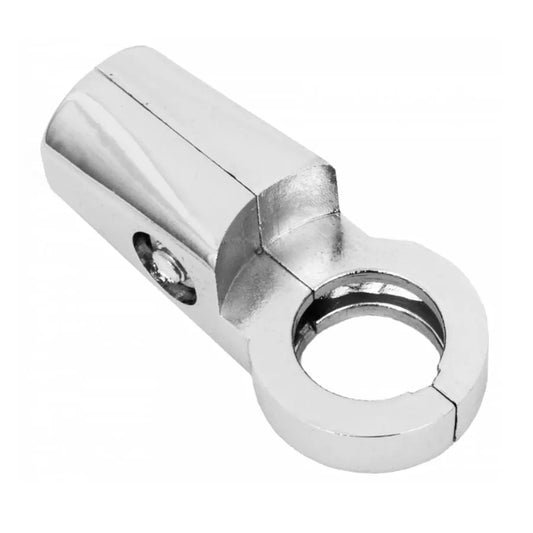

Knotenpunkte und Richtungswechsel

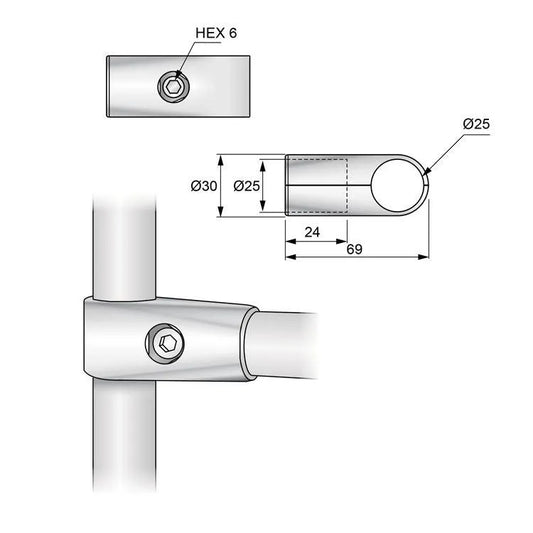

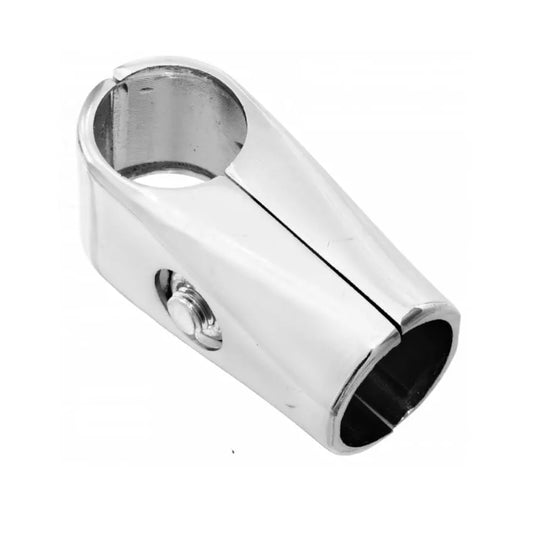

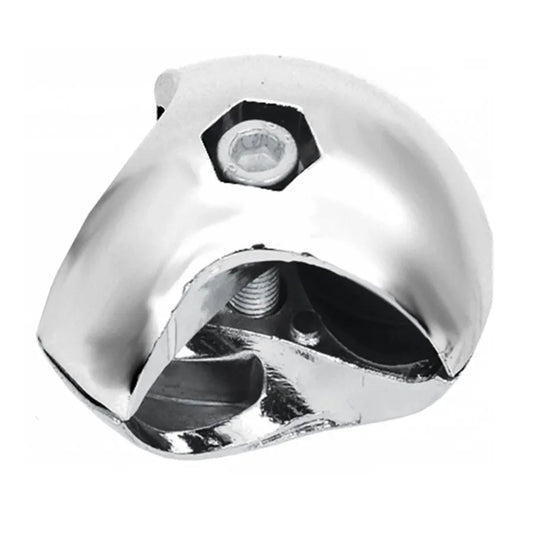

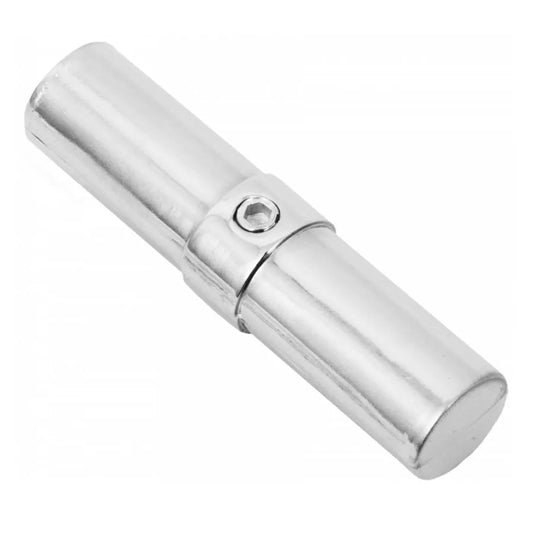

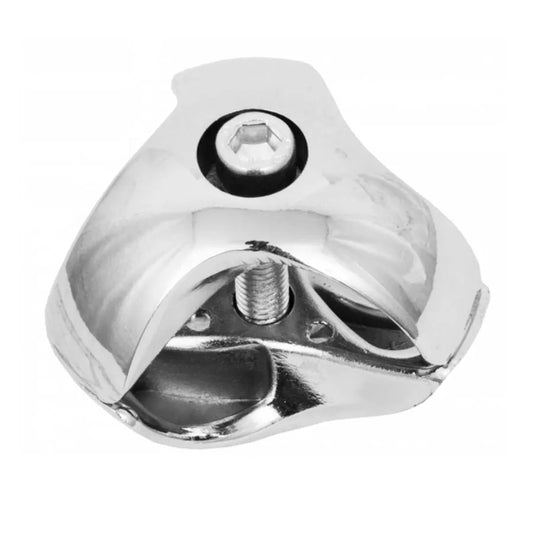

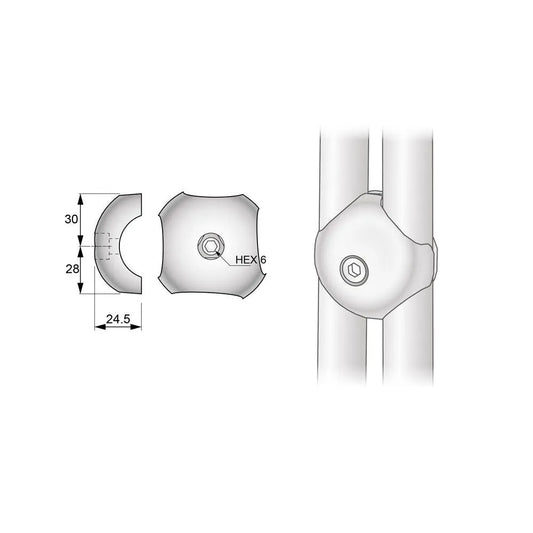

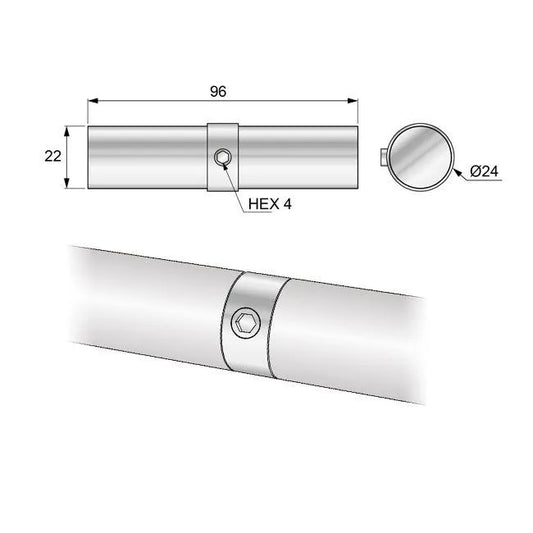

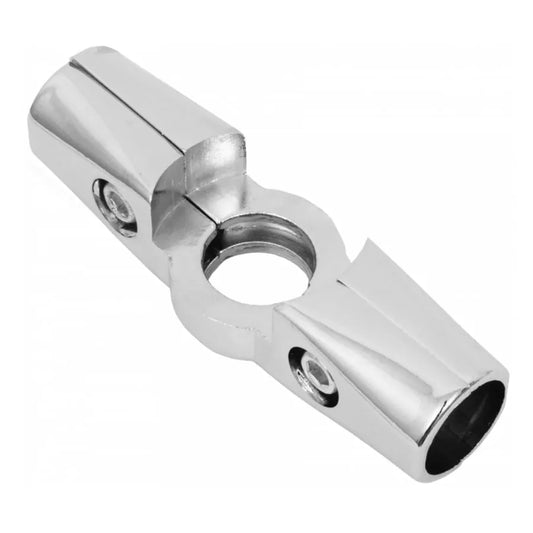

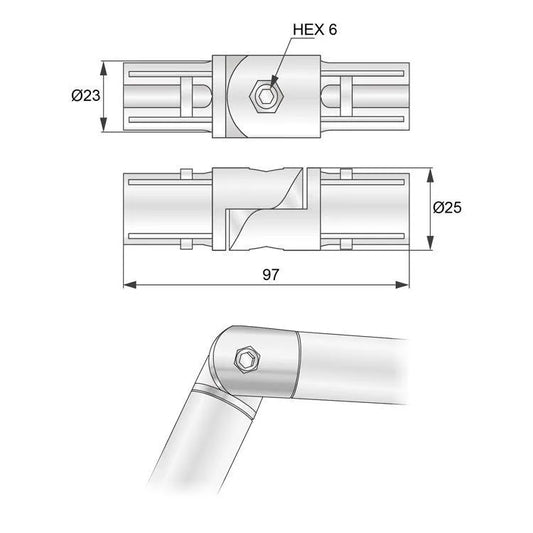

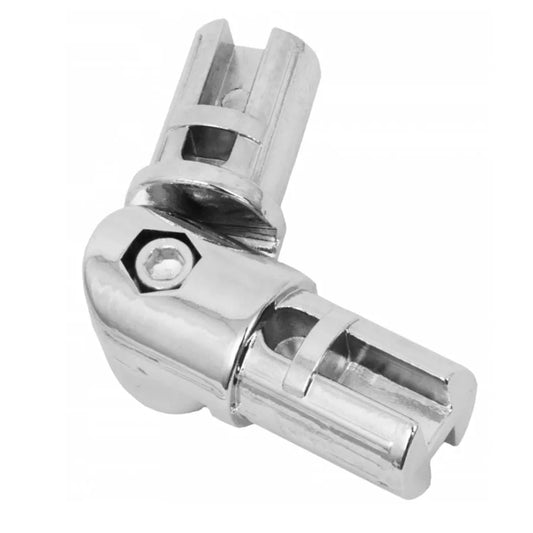

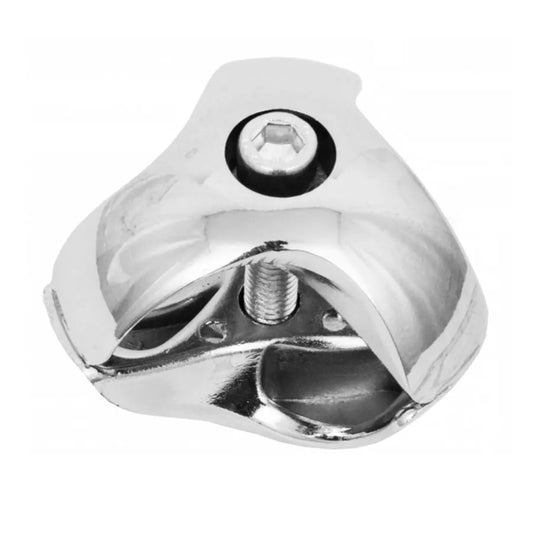

Um komplexe Rahmen zu realisieren, kommen verschiedene Geometrien von Steckverbindern zum Einsatz. Die Fixierung des Rohres im Verbinder erfolgt in der Regel über integrierte Madenschrauben (meist mit Innensechskant), die sich beim Anziehen in die Wandung des Rohres pressen und so ein Herausrutschen verhindern.

Wie das stählerne Fachwerk einer Brücke leiten passgenaue Rohrgestell Verbinder die auftretenden Zug- und Scherkräfte tief in die Geometrie der Rahmenkonstruktion ab, sodass auch unter dynamischer Belastung keine Verwindung entsteht.

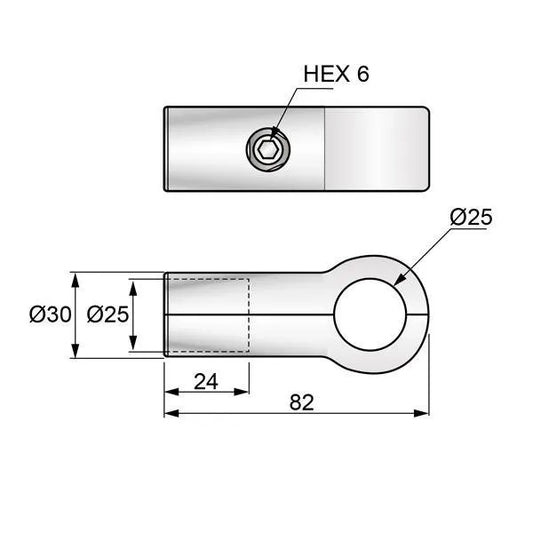

Boden- und Wandabschlüsse

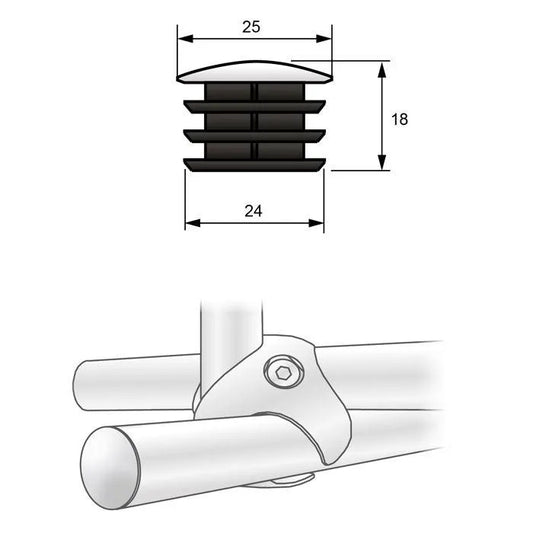

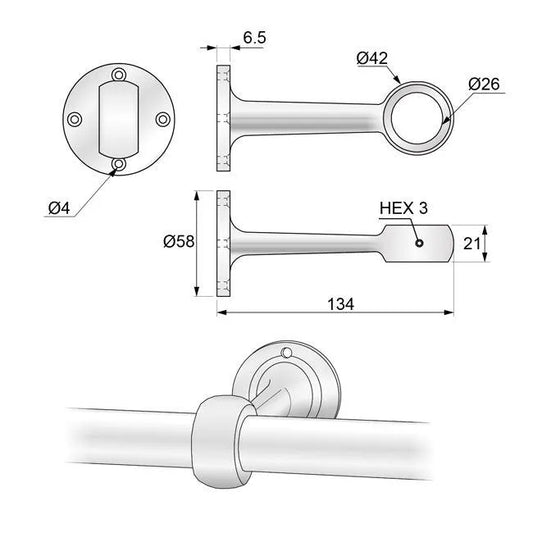

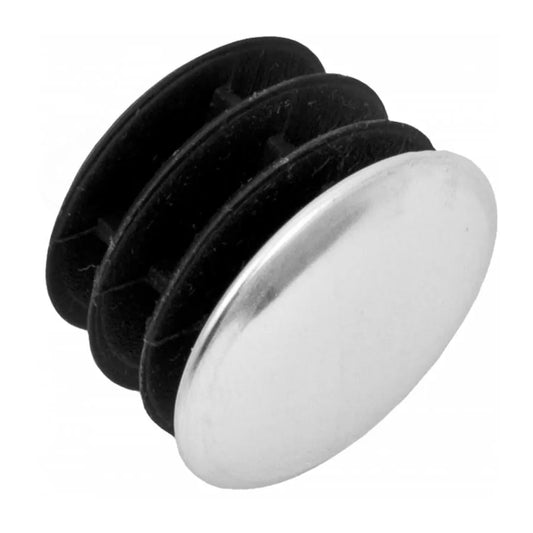

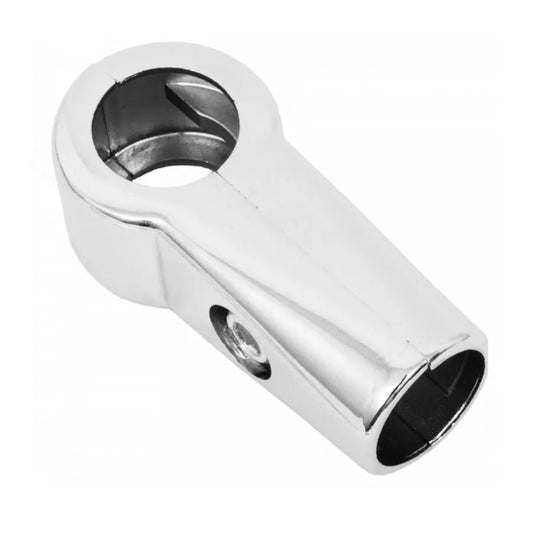

Jedes Rohrsystem benötigt definierte Kontaktpunkte zu Boden, Wand oder Decke. Eine Wandhalterung für 25mm Rohr wird in der Regel mit einem zentralen Befestigungsloch oder einem Dreiloch-Flansch an der Wand verschraubt; das Rohr wird anschließend eingeschoben und geklemmt. Für den Bodenabschluss eignen sich einfache 25mm Rohrkappen, Chrom als Kratzschutz oder, bei unebenen Böden, ein Verstellbarer Metallfuß mit Gewinde für Rohr 25mm. Dieser verfügt oft über ein M8 oder M10 Gewinde, mit dem Höhendifferenzen von 10 mm bis 20 mm stufenlos ausgeglichen werden können.

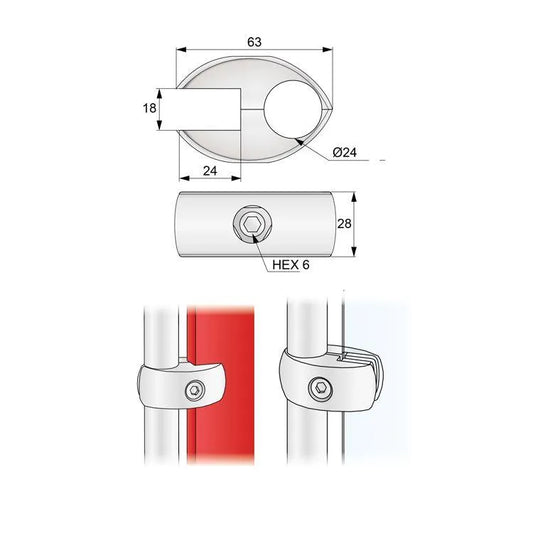

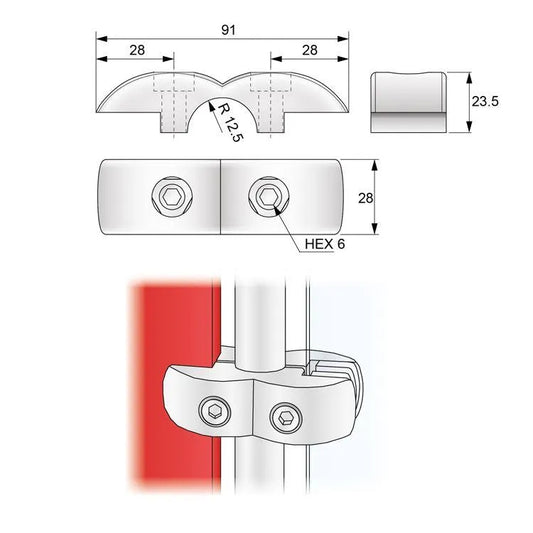

Integration von Platten und Glas in Rohrsysteme

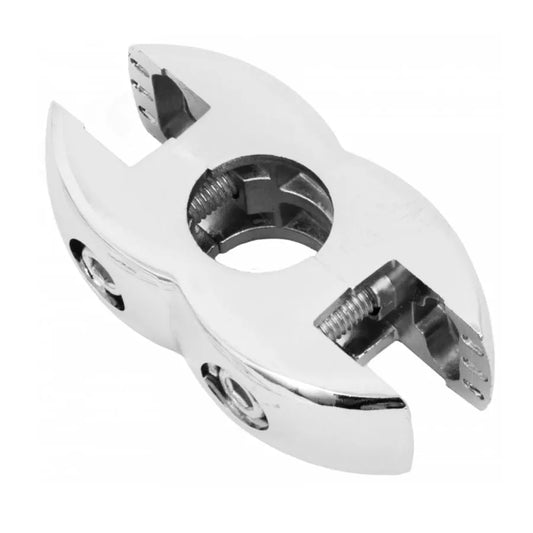

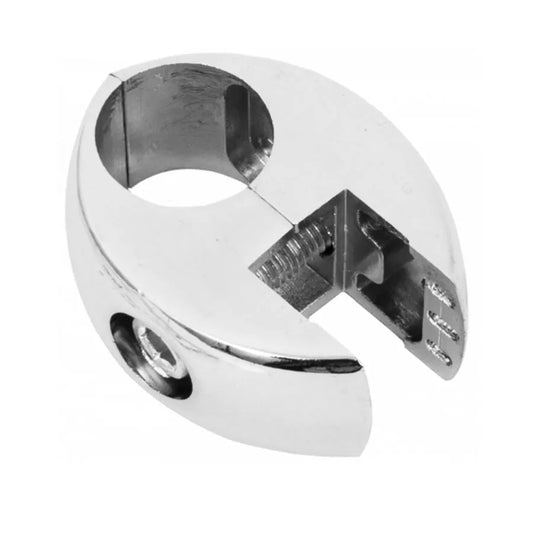

Ein reines Rohrgestell wird erst durch die Integration von Fachböden, Seitenwänden oder Trenngläsern zum funktionalen Möbelstück. Hierfür gibt es spezifische Halterungen für Regalbretter, die direkt auf das 25 mm Rohr geklemmt werden.

Halterungen für Garderoben- und Kleiderstangen

Im Bereich der Schrankinnenausstattung wird zwischen Rundrohren und Ovalrohren unterschieden. Während das 25 mm Rundrohr oft für freistehende Systeme genutzt wird, ist das Ovalrohr mit den Standardmaßen 15 x 30 mm der Branchenstandard für klassische Kleiderschränke. Die ovale Formgebung bietet durch das höhere Flächenträgheitsmoment auf der vertikalen Achse eine deutlich höhere Durchbiegefestigkeit bei schweren Wintermänteln.

Zur Befestigung dieser Stangen im Schrankkorpus wird eine spezifische Halterung für Garderobenstange benötigt.

  • Endhalterungen: Die Oval Bar Endhalterung 15x30mm, Chrom wird per System 32 Lochreihenbohrung (meist mit 5 mm Euroschrauben) an den Schrankinnenseiten montiert. Die Kleiderstange wird anschließend von oben eingelegt.
  • Abstandshalter / Deckenmontage: Ist die Kleiderstange sehr lang (über 1000 mm) oder soll sie unter einem Fachboden hängen, wird die Oval Bar Abstand Halterung 15x30mm, Chrom eingesetzt. Diese Garderobenstange Halterung stützt das Rohr mittig ab und verhindert das Durchhängen.

Wenn Monteure spezifische Halter für Kleiderstange oder Winkel Kleiderstange planen, muss stets die lichte Weite des Korpus abzüglich der Materialstärke der beiden Endhalterungen (typischerweise 2 mm bis 3 mm pro Seite) berechnet werden, um das Rohr exakt abzulängen. Werden Stangen als Kleiderstange einseitig befestigt ausgeführt, erfordert dies massive Flansche mit tiefen Verankerungen, da hier immense Hebelkräfte auf die Schrankwand wirken.

Möbelverbinder für den Korpus- und Frontbau

Abseits der Rohrsysteme umfasst die Kategorie der Verbinder auch die essenzielle Hardware für den klassischen Korpusbau aus Holzwerkstoffen. Wenn Schreiner Schränke konstruieren, greifen sie auf spezialisierte Möbelverbinder zurück.

Exzenter- und Korpusverbinder

Der Standard für zerlegbare Möbel ist der Exzenterverbinder (oft als Minifix bekannt). Er besteht aus einem Einschraubbolzen (mit metrischem Gewinde oder Eurogewinde) und einem Exzentergehäuse, das in eine 15 mm Topfbohrung eingelassen wird. Durch eine Drehung um ca. 210° zieht der Exzenter den Bolzen an und presst die Plattenkanten fugendicht aneinander. Diese Exzenterverbinder sind unerlässlich für die unsichtbare Montage von Schrankwänden.

Für noch starrere, dauerhafte Verbindungen werden Korpusverbinder wie Trapezverbinder oder Confirmat-Schrauben (Direktbeschläge) eingesetzt. Diese Schrank Verbinder erfordern präzise Vorbohrungen (z. B. 5 mm im Seitenteil, 7 mm Durchgangsloch), bieten aber eine extrem hohe Ausreißfestigkeit.

Spezifische Schrank- und Schubladenverbinder

  • Schrank Steckverbinder: Zur Verbindung von zwei separaten Schrankkorpussen (z. B. bei einer Einbauküche) werden Korpusverbindungsschrauben (Hülsenschrauben) durch die bestehenden 5 mm Lochreihen geführt. Diese Küchenschrank Verbinder garantieren, dass die Schrankfronten exakt in einer Flucht stehen.
  • Schubladen Verbinder: Beim Bau von Holzschubladen kommen oft spezielle Frontbefestiger zum Einsatz. Diese Schubladen Verbinder erlauben eine dreidimensionale Justierung der Schubladenfront nach der Montage, um das Fugenbild auf den Millimeter genau einzustellen.
  • Schranktür Verbinder / Türverbinder: Hierunter fallen oft spezielle Verbindungslaschen oder Weitwinkelscharniere, die es ermöglichen, zwei Frontplatten (z. B. bei Eckschränken oder Falttüren) kinematisch miteinander zu koppeln.

Arbeitsplattenverbinder

Im Küchenbau stellen Arbeitsplattenverbinder (auch als Arbeitsplatten Eckverbinder bezeichnet) eine eigene, hoch belastbare Kategorie dar. Wenn zwei Küchenarbeitsplatten über Eck (meist mit einer Gehrungs- oder Konturfräsung) gestoßen werden, müssen sie absolut bündig und wasserdicht verpresst werden.

Dazu werden an der Unterseite der Platten Ausfräsungen (sogenannte Hundeknochen-Fräsungen) vorgenommen. In diese Fräsungen werden die Arbeitsplattenverbinder eingelegt. Durch das Anziehen der integrierten metrischen Schraube (meist mit einem 10 mm Gabelschlüssel) ziehen sich die Spannbacken zusammen und pressen die Plattenkanten mit mehreren hundert Newton Kraft aneinander. Ein klassischer Verbinder für Arbeitsplatten hat eine Länge von 65 mm bis 150 mm.

Tischbeinverbinder und Abstandshalter

Für die Konstruktion von Tischen oder Untergestellen wird ein Tischbein Verbinder (oder Tischverbinder Metall) benötigt. Hierbei handelt es sich oft um massive Montageplatten oder Zargenwinkel, die eine schräge oder gerade Anschraubfläche für das Tischbein bieten und gleichzeitig die Tischplatte stabilisieren.

Wenn Platten oder Rohre auf Distanz montiert werden müssen – etwa bei vorgehängten Paneelen oder doppelten Rückwänden – kommt ein 25mm Abstandshalter, Chrom zum Einsatz. Er definiert einen exakten Spalt und ermöglicht die verdeckte Kabelführung in Ladenbau-Systemen. Auch Schlauchhalterungen oder Halterungen für Besen in Hauswirtschaftsschränken basieren oft auf ähnlichen Klemm- oder Distanzmechanismen, um Werkzeuge griffbereit und materialschonend zu arretieren.

Werkstoffe und Oberflächen: Fokus auf ZnAl und Chrom

Die technische Performance von Verbindungsbeschlägen hängt maßgeblich vom verwendeten Material ab. Ein Großteil der hochwertigen Gussverbinder in dieser Kategorie besteht aus dem Material ZnAl (Zamak). Hierbei handelt es sich um eine Legierung aus Zink und Aluminium (sowie geringen Anteilen an Magnesium und Kupfer).

ZnAl bietet im Druckgussverfahren eine extrem hohe Maßhaltigkeit, was für die Passgenauigkeit von Rohrverbindern essenziell ist. Gleichzeitig besitzt das Material eine hohe Zugfestigkeit und ist korrosionsbeständig. Für den sichtbaren Einsatz im Möbel- und Ladenbau werden diese ZnAl-Rohteile in der Regel galvanisch veredelt. Eine Hochglanzverchromung (Chrom) sorgt nicht nur für eine hygienische und abriebfeste Oberfläche, sondern schützt das Bauteil auch vor Oxidation. Andere Bauteile, wie einfache Rohrverbinder Kunststoff, kommen eher in untergeordneten, nicht sichtbaren Bereichen oder bei sehr leichten Konstruktionen zum Einsatz.

Fachgerechte Montage und Toleranzen

Bei der Planung von Möbelbeschläge Verbinder und Regalstützen & Halterungen müssen Toleranzen exakt berechnet werden. Beim Zuschnitt von 25 mm Rohren für ein Rahmensystem muss die Einstecktiefe der Verbinder berücksichtigt werden. Ein T-Rohrverbinder fügt dem System eine gewisse Stegbreite hinzu. Schneidet der Monteur das Rohr auf das exakte Außenmaß der Konstruktion ab, wird das Endmaß durch die Verbinder um wenige Millimeter überschritten. Rohre sollten idealerweise mit einem Rohrschneider geschnitten und anschließend innen wie außen entgratet werden, damit die Verbinder reibungslos gleiten und die O-Ringe (falls vorhanden) nicht beschädigt werden.

Für die Montage von Wandhalterungen und Küchen Halterungen ist das Mauerwerk entscheidend. Die Ausreißkraft eines Regalträgers hängt nicht primär vom verchromten Halter ab, sondern vom verwendeten Dübel und der Schraube (typischerweise Spax 4,5 x 50 mm in Kombination mit einem 8 mm Nylondübel bei Betonwänden).

---

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen einem 25 mm Rohrverbinder und einem Korpusverbinder?

Ein 25 mm Rohrverbinder ist ein massives Klemm- oder Steckbauteil (meist aus ZnAl), das metallische Rohre zu Gestellen verbindet und über Madenschrauben arretiert wird. Ein Korpusverbinder (z. B. Exzenterverbinder) ist ein Beschlag für den Holzmöbelbau, der in Bohrungen innerhalb von Span- oder MDF-Platten versenkt wird, um Möbelwände unsichtbar miteinander zu verriegeln.

Welche Tragkraft hat eine Ovalrohr-Kleiderstange (15x30 mm)?

Die Tragkraft hängt von der Länge der Stange ab. Bei einer Standardlänge von 1000 mm und fachgerechter Montage in soliden Seitenwänden trägt ein Stahl-Ovalrohr problemlos 15 kg bis 20 kg (ausreichend für dicht gehängte Winterjacken). Ab einer Länge von 1000 mm sollte zwingend ein mittiger Abstandshalter / Deckenhalter montiert werden, um ein Durchbiegen zu verhindern.

Wie berechne ich das Maß für Arbeitsplattenverbinder?

Der Fräsabstand für Arbeitsplattenverbinder hängt von der Länge des Verbinders ab. Bei einem Standardverbinder von 150 mm Länge werden die Bohrungen (meist 35 mm Durchmesser für die Spannbacken) mit einem Abstand von ca. 65 mm bis 70 mm von der Plattenkante gesetzt. Die Verbindungsnut muss tief genug gefräst sein, damit die Gewindestange plan liegt.

Was bedeutet das Material ZnAl bei Rohrverbindern?

ZnAl (auch Zamak genannt) steht für eine Zink-Aluminium-Legierung. Es ist das Standardmaterial für hochwertige Druckguss-Möbelbeschläge. Es ist verwindungssteif, bricht nicht so schnell wie reiner Kunststoff und lässt sich hervorragend galvanisch beschichten (z. B. verchromen), was es ideal für sichtbare Rohrgestell Verbinder macht.

Kann ich einen 25 mm Rohrverbinder für Gardinenstangen nutzen?

Technisch ist das möglich, sofern die Gardinenstange exakt 25,0 mm Außendurchmesser aufweist. Ein Verbinder Gardinenstange erfordert jedoch oft eine glatte Überfahrt für die Gardinenringe. Da Standard-Rohrverbinder (wie T-Stücke oder Kugelverbinder) einen eigenen Wulst aufweisen, lassen sich Gardinenringe an diesen Knotenpunkten nicht weiterschieben. Sie eignen sich daher eher als Endlager oder für feststehende Vorhänge.

Welches Werkzeug wird für die Montage von Kugelverbindern benötigt?

Für die Fixierung der meisten 25 mm Rohrverbinder und Kugelverbinder wird lediglich ein Inbusschlüssel (Innensechskantschlüssel) benötigt, typischerweise in der Größe 3 mm oder 4 mm. Damit werden die integrierten Madenschrauben in das Rohr gepresst.
