Schubladenschienen sind mechanische Führungselemente aus Metall oder Kunststoff, die den reibungsarmen Auszug und Einschub von beweglichen Korpuselementen in Möbelstücken ermöglichen. Sie definieren die Bewegungsqualität, die maximale Belastbarkeit und die funktionale Ergonomie eines jeden Schubladensystems.

Bei der Konstruktion von Möbeln, der Reparatur oder beim Nachrüsten bestehender Korpusse ist die exakte Auswahl der passenden Auszugsschienen entscheidend. Die Spezifikationen reichen von der einfachen Kunststoffrolle bis hin zu hochkomplexen, kugelgelagerten Teleskopsystemen mit integrierten Dämpfungs- und Auslösemechanismen. Dieser technische Leitfaden detailliert die mechanischen Unterschiede, die korrekte Dimensionierung und die Montageparameter für Schreiner, Monteure und versierte Möbelbauer.

Die grundlegenden Führungstypen

Die Basis jeder Schubladenbewegung bildet das mechanische Prinzip der Reibungsreduktion. In der Beschlagtechnik haben sich drei primäre Führungssysteme etabliert, die sich in ihrer Bauart, der Montageposition und der Laufkultur fundamental unterscheiden.

Kugelführungen (Teleskopschienen)

Die Kugelführung ist das robusteste und am weitesten verbreitete System für hohe Belastungen und präzise Laufeigenschaften. Sie besteht aus zwei bis drei ineinandergreifenden Stahlprofilen. Zwischen diesen Profilen sitzen Kugelkäfige, in denen kleine Stahlkugeln rollen. Sie fungieren als das Fahrwerk des Möbelstücks, das die statische Last des Inhalts in eine fließende, horizontale Bewegung übersetzt.

Kugelführungen werden in der Regel seitlich an die Schublade und die Korpusinnenwand geschraubt. Ein kritischer Parameter bei der Konstruktion ist die Einbauluft: Standardmäßige Kugelführungen benötigen exakt 12,7 mm Platz auf jeder Seite. Sie sind in verschiedenen Bauhöhen erhältlich, typischerweise als H17 (für leichte Lasten), H45 (der Industriestandard) und H53 (für Schwerlasten). Ein klassisches Standardmodell für den Möbelbau ist 1 Satz Kugelführung Schubladenschienen, H45.

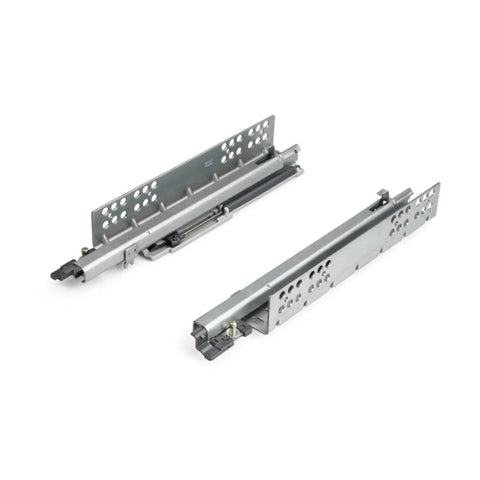

Unterflurführungen

Für den anspruchsvollen Möbelbau und moderne Küchenschubladen ist die Unterflurführung der heutige Standard. Das Schienensystem wird nicht seitlich, sondern verdeckt unter dem Schubladenboden montiert. Dadurch bleibt die Führungstechnik im geöffneten Zustand unsichtbar, was die Ästhetik von Holzschubkästen nicht stört.

Neben der Optik bietet die Unterflurführung überlegene Laufeigenschaften. Die Lastabtragung erfolgt direkt nach unten, was ein seitliches Verwinden minimiert. Zudem verfügen diese Systeme über spezielle Kupplungen, die an der Schubladenfront befestigt werden. Diese Kupplungen ermöglichen eine werkzeuglose 3D-Justierung (Höhe, Seite, Neigung) der Spaltmaße. Ein typisches System für den gehobenen Innenausbau ist die Soft-Close Unterflurführungen Schubladenschienen 450mm.

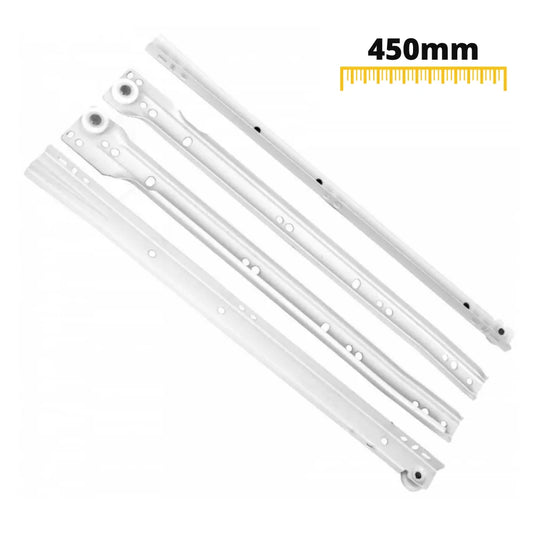

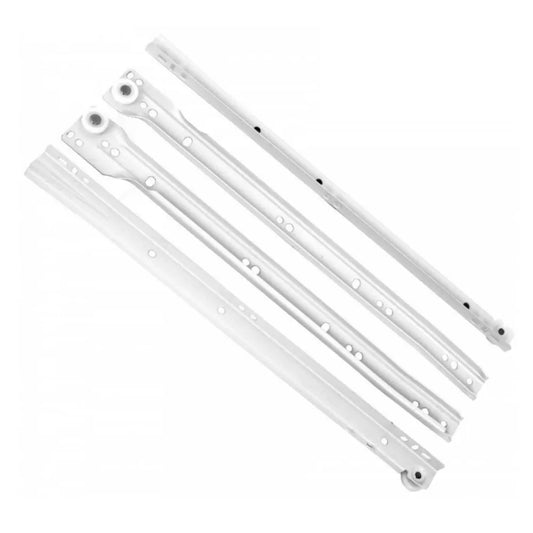

Rollenführungen

Die Rollenführung ist die traditionellste und technisch einfachste Variante. Sie besteht aus zwei epoxidharzbeschichteten Stahlprofilen pro Seite, die über Kunststoffrollen (meist aus Polyamid) aneinander abgleiten. Sie sind asymmetrisch aufgebaut: Ein Profil wird am Korpus befestigt, das andere an der unteren Seitenkante der Schublade.

Rollenführungen tolerieren größere Maßabweichungen im Korpusbau (bis zu 2,0 mm) und sind extrem einfach zu montieren. Allerdings bieten sie eine geringere Seitenstabilität und Tragkraft im Vergleich zu kugelgelagerten Systemen. Sie eignen sich primär für leichte Schlafzimmer-Schubladenschränke oder einfache Büromöbel. Eine breite Auswahl dieser Basisbeschläge findet sich in der Kategorie Schubladenschienen rollenführung.

Auszugsarten: Vollauszug vs. Teilauszug

Die Auszugslänge definiert, wie weit sich die Schublade aus dem Korpus herausbewegen lässt. Diese Entscheidung beeinflusst die Ergonomie und die Zugänglichkeit des Stauraums maßgeblich.

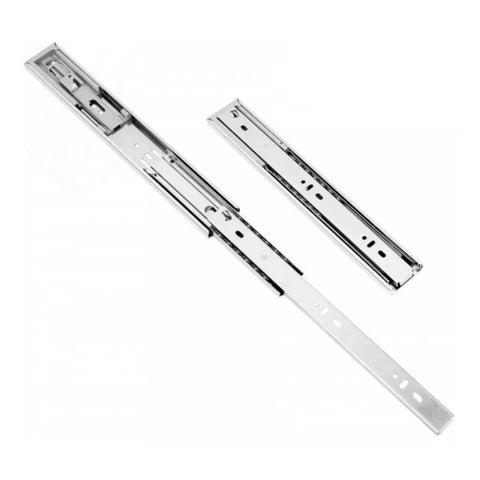

Der Vollauszug

Ein Vollauszug ermöglicht es, die Schublade zu 100 % ihrer Einbautiefe aus dem Schrank herauszuziehen. Das bedeutet: Wenn die Schiene 500 mm lang ist, beträgt der Auszugsweg ebenfalls 500 mm. Die Rückwand der Schublade schließt im voll geöffneten Zustand bündig mit der Korpusvorderkante ab.

Dies wird durch ein dreiteiliges Teleskopprinzip erreicht (Korpusschiene, Mittelschiene, Schubladenschiene). Vollauszüge sind zwingend erforderlich für Küchenschubladen, um den hintersten Bereich zugänglich zu machen, sowie für Aktenauszüge. Die mechanische Belastung auf die Korpusschrauben ist hierbei am höchsten, da der Hebelarm maximal ausgefahren wird. Für Projekte, die maximale Zugänglichkeit erfordern, sind Schubladenschienen vollauszug die einzige fachgerechte Wahl.

Der Teilauszug

Bei einem Teilauszug verbleibt ein Teil der Schublade (meist etwa 20 % bis 25 % der Gesamtlänge) im Korpus. Eine 400 mm lange Schiene bietet somit nur einen Auszugsweg von etwa 300 mm bis 320 mm.

Teilauszüge sind zweiteilig aufgebaut. Sie sind technisch simpler, kostengünstiger und reduzieren die Hebelwirkung auf den Möbelkorpus erheblich. Dies verhindert das Vorkippen bei leichten, freistehenden Möbelstücken wie einer kleinen Kommode mit Schubladen, die nicht an der Wand verankert ist.

Der Überauszug

Eine Sonderform ist der Überauszug. Hierbei lässt sich die Schublade weiter herausziehen als ihre eigene Einbaulänge (z. B. 500 mm Schiene, 550 mm Auszugsweg). Dies wird in speziellen Industrieanwendungen oder bei Schränken mit stark überstehenden Arbeitsplatten benötigt, um den vollen Zugriff von oben zu gewährleisten.

Mechanische Zusatzfunktionen: Dämpfung und Öffnungssysteme

Moderne Auszugschienen für Schubladen sind selten rein passive Gleitelemente. Sie sind mit aktiven mechanischen Komponenten ausgestattet, die den Bedienkomfort steuern. Es ist essenziell, die Wirkungsweise dieser Systeme präzise voneinander zu trennen.

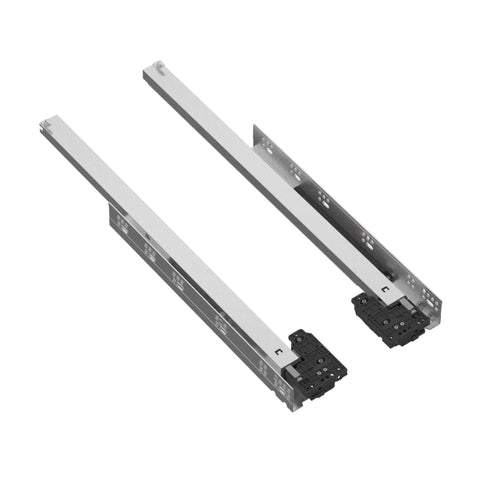

Soft-Close (Dämpfung)

Das Soft-Close-System ist ein hydraulischer oder pneumatischer Dämpfungsmechanismus kombiniert mit einer Zugfeder. Wenn die Schublade mit Schwung geschlossen wird, greift ein Mitnehmer auf den letzten 30 mm bis 50 mm des Einschubwegs. Die Feder zieht die Schublade aktiv nach innen (Selbsteinzug), während der Dämpfer (ein kleiner Zylinder) die kinetische Energie absorbiert. Das Resultat ist ein sanftes, geräuschloses Schließen, unabhängig von der angewandten Kraft.

Diese Technologie schont das Material, verhindert das Verrutschen des Inhalts und ist der Standard, wenn man Küchenschubladen nachrüsten möchte. Entsprechende Systeme finden sich in der Übersicht für Schubladenschienen mit dampfung.

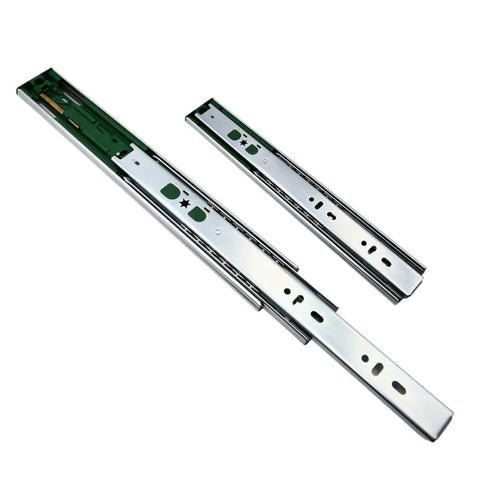

Push-to-Open (Tip-On)

Das Push-to-Open-System ist die exakte mechanische Gegenbewegung zur Dämpfung. Es ermöglicht das grifflose Öffnen von Fronten. Ein federgelagerter Stößel wird beim Schließen der Schublade gespannt und arretiert. Drückt der Anwender von außen leicht gegen die geschlossene Front, löst sich die Arretierung, und die Federkraft stößt die Schublade einige Zentimeter auf, sodass man sie greifen kann.

Wichtig für Konstrukteure: Ein reines Push-to-Open-System kann nicht gedämpft geschlossen werden, da das Schließen mit Kraft erfolgen muss, um die Feder für den nächsten Öffnungsvorgang wieder zu spannen. Für grifflose Designs ist die Kategorie Schubladenschienen push to open relevant.

Hybrid-Systeme

In der modernen Beschlagtechnik gibt es mittlerweile komplexe Hybrid-Lösungen, die beide Funktionen vereinen. Hierbei wird die Schublade durch Druck geöffnet (Push-to-Open), muss dann aber mit Schwung geschlossen werden, wobei auf den letzten Zentimetern ein Dämpfer den Stoß abfängt, während gleichzeitig die Auslösefeder gespannt wird. Ein Beispiel für diese hochkomplexe Mechanik ist die Push-to-Open + Soft Close Kugelführung Schubladenschienen, 450mm - H45.

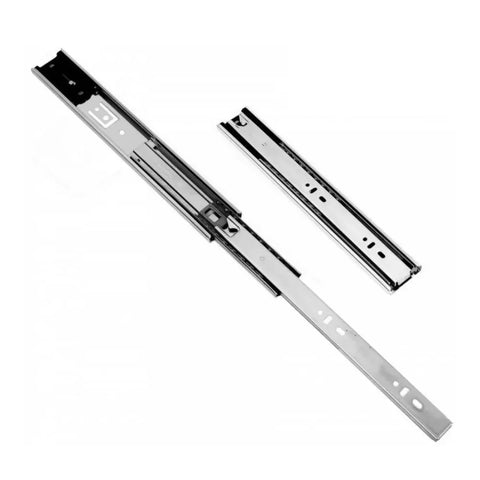

Mechanischer Selbsteinzug

Eine einfachere Variante ohne Dämpfung ist der reine Selbsteinzug. Hier sorgt lediglich eine Feder oder das Gefälle der Schiene dafür, dass die Schublade auf den letzten Zentimetern zugezogen und geschlossen gehalten wird, damit sie nicht unbeabsichtigt aufsteht. Dies ist oft bei Rollenführungen der Fall oder bei speziellen Schubladenschienen mit Selbsteinzug.

Dimensionierung: Längen, Höhen und Tragkraft

Die Auswahl der korrekten Dimensionen ist ein mathematischer Prozess, der die Korpusgröße, das Materialgewicht und die geplante Nutzung berücksichtigt.

Die Nennlänge

Die Länge der Schiene (Nennlänge) muss auf die Innentiefe des Korpus abgestimmt sein. Die Schiene sollte immer etwas kürzer sein als die lichte Korpustiefe, um Platz für die Rückwand und Montagetoleranzen zu lassen. Typische Abstufungen erfolgen im Raster von 50 mm. Die Spanne reicht von sehr kurzen Führungen für Badmöbel, wie den Schubladenschienen 250 mm, über Standardmaße für Küchen (meist Schubladenschienen 500 mm), bis hin zu extrem langen Ausführungen für tiefe Podeste oder Apothekerauszüge, wie den Schubladenschienen 1000 mm.

Die Bauhöhe bei Kugelführungen

Die Höhe des Schienenprofils korreliert direkt mit der Stabilität:

  • H17 (17 mm): Für leichte, kleine Schübe (z. B. Schmuckkästchen, Tastaturauszüge). Belastbarkeit meist bis 10 kg.
  • H35 (35 mm): Mittlere Belastungen, oft in Büromöbeln.
  • H45 (45 mm): Der absolute Standard im Möbelbau. Diese Schienen tragen in der Regel zwischen 30 kg und 45 kg.
  • H53 (53 mm): Für Schwerlastanwendungen konzipiert.

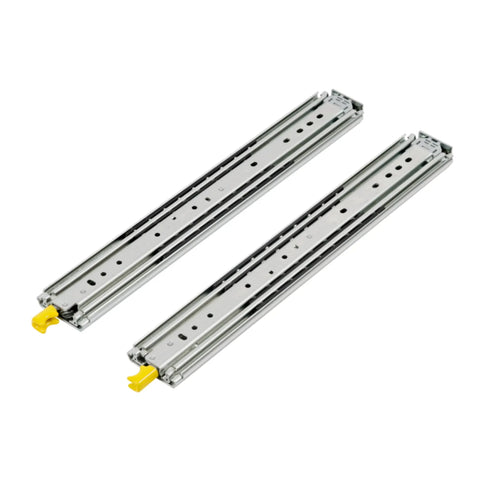

Tragkraft und Schwerlast

Die dynamische Tragkraft gibt an, wie viel Gewicht die Schublade samt Inhalt im bewegten Zustand aushalten kann, ohne dass sich die Profile verformen oder die Kugeln aus dem Käfig gedrückt werden. Während Standardführungen für 25 kg bis 45 kg ausgelegt sind, erfordern Werkstatteinrichtungen, Fahrzeugausbauten oder Vorratsschränke spezielle Schubladenschienen schwerlast. Diese massiven Stahlführungen können 80 kg, 100 kg oder sogar bis zu 130 kg aufnehmen. Bei extremen Längen und Gewichten, wie etwa beim Schubladenschienen Vollauszug 1500mm - H53 (1 Satz), ist eine absolut winkelgerechte Montage im Korpus zwingend erforderlich, da bereits minimale Verspannungen zu einem Blockieren der Kugelkäfige führen.

Technische Montage und Justierung

Die Langlebigkeit eines Schubladensystems hängt zu 90 % von der Präzision der Montage ab. Selbst die hochwertigste Unterflurführung versagt, wenn die Toleranzen des Korpus nicht eingehalten werden.

Das System 32

In der europäischen Möbelindustrie werden Beschläge nach dem System 32 montiert. Dies bedeutet, dass die Bohrungen in den Korpusseiten einen Abstand von exakt 32 mm zueinander haben. Der Abstand von der vorderen Korpuskante bis zur ersten Bohrlochreihe beträgt standardmäßig 37 mm. Nahezu alle Führungsschienen auf dem Markt besitzen Stanzungen, die exakt auf dieses Bohrbild abgestimmt sind.

Schraubenwahl

Für die Befestigung im Holzwerkstoff (Spanplatte, MDF, Multiplex) werden spezifische Schrauben benötigt:

  1. Euroschrauben: Diese haben einen Durchmesser von 6,3 mm, ein stumpfes Ende und greifen direkt in vorgebohrte 5 mm Löcher. Sie bieten den höchsten Ausreißwiderstand und positionieren die Schiene durch ihren speziellen Kopf exakt im Stanzloch.
  2. Spanplattenschrauben: Werden keine Euroschrauben verwendet, kommen Spanplattenschrauben mit einem Durchmesser von 3,5 mm oder 4,0 mm zum Einsatz. Der Antrieb sollte idealerweise TX (Torx) oder PZ (Pozidriv) sein, um die Kraft beim Eindrehen optimal zu übertragen. Der Kopf muss flach genug sein (Senkkopf oder flacher Rundkopf), damit er nicht an den beweglichen Profilen der Schiene schleift.

Berechnung der Schubladenbreite

Bei seitlich montierten Kugelführungen ist die Berechnung der Schubladenbreite (Außenmaß) strikt mathematisch: Lichte Korpusweite minus (2 × Schienendicke). Da eine Standard-Kugelführung H45 exakt 12,7 mm dick ist, muss die Schublade exakt 25,4 mm schmaler gebaut werden als der Innenraum des Schrankes. Wird die Schublade nur 1 mm zu breit gebaut, klemmen die Schienen. Wird sie zu schmal gebaut, können die Kugelkäfige herausspringen.

Bei Unterflurführungen hängt die Berechnung der Schubladenbreite von der Plattenstärke der Schubladenseiten ab (meist 16 mm oder 19 mm). Hier müssen zwingend die technischen Maßblätter des jeweiligen Herstellers konsultiert werden, da die Fräsungen und Abzugsmaße je nach Modell variieren.

Häufige Fehlerquellen bei der Montage

Wenn ein Schubladensystem nach dem Einbau hakt, schleift oder die Dämpfung nicht greift, liegen meist folgende Montagefehler vor:

  • Korpus ist nicht winklig: Wenn der Schrank nicht exakt im 90°-Winkel verleimt ist, verjüngt oder weitet sich das Innenmaß nach hinten. Die Schienen laufen nicht parallel, was zum Klemmen führt.
  • Kollision der Schraubenköpfe: Wenn Spanplattenschrauben nicht exakt mittig im Loch sitzen oder der Kopf zu hoch aufbaut, kratzt das innere Profil beim Ausziehen hörbar über das Metall.
  • Verschmutzung der Laufbahnen: Besonders in der Werkstatt oder beim Möbelbau kann Sägestaub in die gefetteten Kugelkäfige gelangen. Dies zerstört die selbstschmierende Eigenschaft und führt zu einem mahlenden Geräusch. Schienen sollten erst nach allen Säge- und Schleifarbeiten montiert werden.
  • Falsche Auslösung des Push-to-Open: Wenn die Front zu stramm am Korpus anliegt, hat der Stößel keinen Weg mehr, um eingedrückt zu werden. Für Push-to-Open-Systeme muss immer ein Spaltmaß (Auslöseweg) von ca. 2,0 mm bis 3,0 mm zwischen Front und Korpus eingeplant werden.

FAQ – Häufig gestellte technische Fragen

Was ist der Unterschied zwischen Rollenführung und Kugelführung?

Die Rollenführung nutzt Kunststoffrollen auf einem Metallprofil, ist fehlertoleranter beim Einbau, trägt aber weniger Gewicht (meist bis 20 kg) und bietet oft nur einen Teilauszug. Die Kugelführung nutzt Stahlkugeln in einem Käfig, ist hochpräzise, trägt deutlich mehr Gewicht (30 kg bis 130 kg) und ist als Vollauszug verfügbar.

Kann ich vorhandene Teilauszüge einfach durch Vollauszüge ersetzen?

Mechanisch ist das möglich, sofern die Einbauluft (der Abstand zwischen Schublade und Korpus) identisch ist. Wenn Sie von einer Rollenführung auf eine Kugelführung wechseln, müssen Sie jedoch prüfen, ob die Schublade seitlich genug Platz bietet (meist 12,7 mm pro Seite). Zudem ändert sich das Bohrbild im Korpus.

Warum schließt meine Soft-Close-Schublade nicht mehr komplett?

Dies passiert meist, wenn der Mitnehmer auf der Schiene nicht mehr in der Feder eingehakt ist. Ziehen Sie die Schublade mit einem kräftigen Ruck ganz heraus, bis es hörbar klickt, und schließen Sie sie dann wieder. Dadurch wird der Mechanismus in der Regel neu synchronisiert. Auch eine Überladung oder ein nicht waagerecht stehender Korpus können die Ursache sein.

Wie berechne ich die richtige Schienenlänge für mein Projekt?

Messen Sie die lichte Innentiefe Ihres Korpus. Ziehen Sie davon mindestens 10 mm bis 15 mm ab. Das Ergebnis ist die maximale Nennlänge der Schiene. Beispiel: Bei einer Korpustiefe von 515 mm wählen Sie eine Schiene mit 500 mm Länge.

Sind Push-to-Open und Soft-Close als Einzelsysteme kombinierbar?

Nein, in ihrer reinen Form arbeiten sie gegeneinander. Push-to-Open benötigt eine starke Feder, die die Front aufstößt. Soft-Close benötigt eine Feder, die die Front zuzieht. Wer beide Funktionen wünscht, muss auf spezielle, mechanisch aufwendige Hybrid-Schienen zurückgreifen, bei denen beide Mechanismen über komplexe Spannwagen miteinander synchronisiert sind.

Wie pflege und warte ich Kugelführungen?

Kugelführungen sind ab Werk dauergeschmiert. Sie dürfen niemals mit aggressiven Lösungsmitteln (wie Bremsenreiniger) ausgewaschen oder mit herkömmlichem Kriechöl (wie WD-40) besprüht werden, da dies das zähe Lagerfett auswäscht. Bei Verschmutzung sollten sie lediglich mit einem trockenen Tuch abgewischt werden.
