Regalhalter sind lastabtragende Verbindungselemente aus Metall, Kunststoff oder Holz, die zur sicheren Wandmontage von Fachböden, Glasplatten und Regalsystemen dienen und die auftretenden Hebelkräfte über eine definierte Auflagefläche in das Mauerwerk ableiten.

Eine professionelle Regalhalterung ist das statische Bindeglied zwischen der Wandstruktur und der horizontalen Nutzfläche. Ob im Möbelbau, im Innenausbau oder bei der Montage von Einzelablagen: Die Wahl des korrekten Trägersystems entscheidet über die maximale Belastbarkeit, die Durchbiegung des Fachbodens und die Langlebigkeit der gesamten Konstruktion. In diesem technischen Leitfaden beleuchten wir die unterschiedlichen Bauformen, die physikalischen Anforderungen an die Montage und die spezifischen Eigenschaften verstellbarer Klemmsysteme.

Konstruktionsarten und Bauformen von Regalhaltern

Die Anforderungen an einen Wandregalhalter variieren je nach Einsatzgebiet, zu tragender Last und dem Material des Fachbodens. Die Industrie unterscheidet grundlegend zwischen sichtbaren und verdeckten Trägersystemen sowie zwischen festen Winkeln und variablen Klemmen.

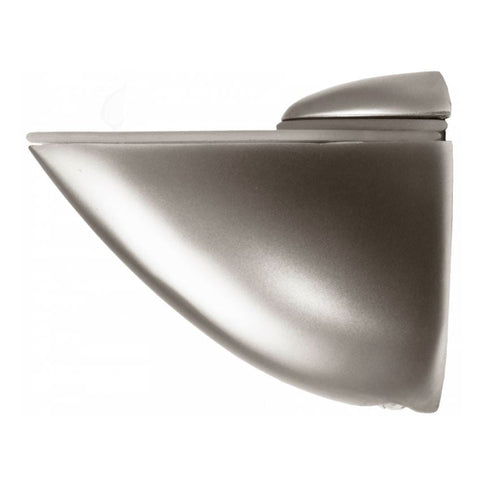

Verstellbare Klemmhalterungen (Pelikan-Träger)

Die sogenannte Pelikan-Halterung ist ein zweiteiliger Beschlag, der vorrangig für die Aufnahme von Glas- und dünnen Holzböden konzipiert ist. Die Konstruktion besteht aus einem festen Unterteil, das an der Wand verschraubt wird, und einem beweglichen Oberteil (dem „Schnabel“), das über eine innenliegende Stellschraube an die Stärke des Fachbodens angepasst wird.

Diese Bauform bietet den entscheidenden Vorteil der Flexibilität. Ein und derselbe Träger kann Materialien mit einer Stärke von beispielsweise 4 mm bis 25 mm aufnehmen. Für empfindliche Materialien wie Glas sind die Kontaktflächen mit Elastomer- oder Silikoneinlagen versehen, um Kratzer zu vermeiden und die punktuelle Druckbelastung beim Anziehen der Klemmschraube flächig zu verteilen. So fungiert der Träger effektiv als Glasregalhalter.

Je nach Tiefe des Regalboden und der zu erwartenden Belastung müssen die Dimensionen des Halters skaliert werden. Für schmale Zierablagen im Bad eignen sich kompakte Maße, während tiefere Bücherregale eine längere Auflagefläche benötigen, um die Hebelwirkung zu neutralisieren.

Beispiele für die Abstufung solcher Träger nach Dimensionen und Oberflächenfinish:

Unsichtbare Regalhalter (Tablarträger)

Wenn die Architektur eine minimalistische Optik fordert, kommt eine regalhalterung unsichtbar zum Einsatz. Diese auch als schwebende Regalhalterung bezeichneten Beschläge bestehen aus einer Grundplatte, die an die Wand gedübelt wird, und einem massiven Stahldorn (oft Sechskant oder geriffelt), der im rechten Winkel in den Raum ragt.

Der Fachboden (meist ab einer Stärke von 22 mm oder 28 mm) muss rückseitig exakt hohlgebohrt werden. Der Dorn verschwindet komplett im Holz. Eine unsichtbare Regalhalterung erfordert höchste Präzision bei der Bohrung: Ein Abweichen von nur 1° oder 2° führt dazu, dass das Regalbrett an der Vorderkante deutlich abfällt oder ansteigt. Viele Tablarträger verfügen daher über eine Exzenter-Verstellung in der Grundplatte, um leichte Bohrtoleranzen in der Wand oder im Holz nachträglich durch Drehen des Dorns auszugleichen.

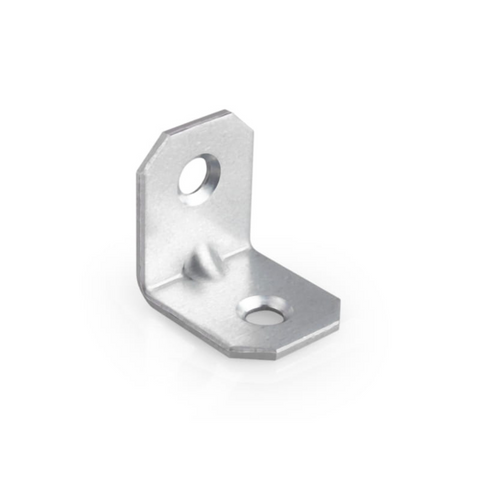

Klassische Winkel und Schwerlastkonsolen

Ein Metall Regalhalter in L-Form ist der bewährte Standard für hohe Lasten in Werkstatt, Garage oder Speisekammer. Die Tragkraft wird hier durch die Materialstärke des Stahls, die Schenkellänge und oft durch eine eingeschweißte oder eingeprägte Querstrebe (Sicke) definiert. Schwerlastkonsolen können problemlos Lasten von 50 kg bis über 120 kg pro Paar aufnehmen, vorausgesetzt, die Wandbeschaffenheit lässt diese Zugkräfte an den oberen Befestigungspunkten zu.

Holz-Regalhalter

Ein Regalhalter aus Holz wird häufig aus ästhetischen Gründen im Wohnbereich eingesetzt. Gefertigt aus Massivholz (z. B. Buche, Eiche oder Kiefer), weisen sie oft eine klassische Dreiecksform mit einer stabilisierenden Diagonalstrebe auf. Da Holz auf Zug und Druck anders reagiert als Stahl, sind diese Träger meist voluminöser dimensioniert. Die Befestigung erfolgt in der Regel durch vorgebohrte Löcher im vertikalen Schenkel.

Statik und Belastungsphysik von Regalsystemen

Ein korrekt dimensionierter Regalhalter wirkt wie die Radaufhängung eines Fahrzeugs – er nimmt dynamische und statische Lasten auf und leitet sie sicher in die Trägerstruktur ab, ohne dass sich das Material verformt oder ausreißt.

Bei der Planung eines Regalsystems müssen Monteure und Schreiner das Hebelgesetz berücksichtigen. Je tiefer der Fachboden, desto größer ist die Zugkraft, die auf die obere Befestigungsschraube des Halters wirkt, und desto größer ist der Druck, der am unteren Ende des Halters in die Wand gepresst wird.

Berechnung des Trägerabstands

Der Abstand zwischen zwei Regalhalterungen hängt von der Biegesteifigkeit des Fachbodens ab. Wird der Abstand zu groß gewählt, biegt sich das Material unter Last durch (Kriechen). Richtwerte für den Montageabstand bei durchschnittlicher Belastung (z. B. Bücher):

  • Spanplatte (16 mm): max. 400 mm - 500 mm Abstand.
  • Spanplatte (19 mm): max. 500 mm - 600 mm Abstand.
  • MDF-Platte (19 mm): max. 600 mm - 700 mm Abstand.
  • Massivholz (20 mm): max. 700 mm - 800 mm Abstand.
  • Glas (8 mm - 10 mm): max. 400 mm - 500 mm Abstand, zwingend mit weicher Auflage.

Soll ein langes Regalbrett montiert werden, müssen entsprechend drei oder mehr Halter in einer exakten horizontalen Flucht gesetzt werden.

Material und Oberflächenbeschaffenheit

Die Wahl der Oberfläche ist nicht nur eine Frage der Optik, sondern auch der Korrosionsbeständigkeit und Abriebfestigkeit. Gerade bei technischen Beschlägen aus Metall dominieren galvanische Beschichtungen.

  • Chrom (galvanisch verchromt): Bietet eine hochglänzende, spiegelnde Oberfläche. Die Chromschicht ist extrem hart und widerstandsfähig gegen mechanischen Abrieb. Sie schützt den darunterliegenden Stahl oder Zinkdruckguss effektiv vor Oxidation. Ideal für Feuchträume oder als Regalhalter Küche, wo Fettspritzer und Wasserdampf auftreten, da sich die glatte Oberfläche leicht reinigen lässt.
  • Satin / Nickel matt: Diese Oberfläche wird gebürstet oder mattiert und bietet eine samtige, blendfreie Optik. Fingerabdrücke und feine Kratzer sind auf satinierten Oberflächen deutlich weniger sichtbar als auf Hochglanz-Chrom. Technisch bietet die Satin-Beschichtung ähnliche Korrosionsschutzwerte und wird häufig im modernen Wohnmöbelbau eingesetzt, um mit matten Aluminium- oder Edelstahl-Elementen zu harmonieren.
  • Pulverbeschichtung: Häufig bei Schwerlastwinkeln oder farbigen Trägern (schwarz, weiß) anzutreffen. Das aufgeschmolzene Kunststoffpulver bildet eine dicke, schlagfeste Schicht, die den Stahl vor Rost schützt.

Montage-Richtlinien für Fachkräfte

Die sicherste Wandregalhalterung versagt, wenn die Verankerung im Mauerwerk unzureichend ist. Die Montage muss zwingend auf den jeweiligen Untergrund abgestimmt werden.

1. Untergrundprüfung und Dübelwahl

  • Beton und Vollziegel: Der unproblematischste Untergrund. Hier kommen Standard-Spreizdübel (z. B. 8 mm) in Kombination mit passenden Senkkopf- oder Pan-Head-Schrauben (z. B. 5 x 60 mm) zum Einsatz. Die Bohrloch-Tiefe sollte mindestens 10 mm länger als der Dübel sein.
  • Porenbeton (Gasbeton): Aufgrund der porösen Struktur reißen Standarddübel hier unter Zuglast schnell aus. Es müssen spezielle Porenbetondübel verwendet werden, die sich formschlüssig in das weiche Material einschneiden.
  • Gipskarton / Trockenbau: Eine einfache Gipskartonplatte (12,5 mm) trägt nur sehr geringe Lasten. Hier ist der Einsatz von Metall-Hohlraumdübeln (die sich hinter der Platte schirmartig aufspreizen) oder Federklappdübeln zwingend erforderlich. Bei schweren Regalen muss die Befestigung direkt in die metallische Unterkonstruktion (Ständerwerk) der Trockenbauwand erfolgen.

2. Montage von Pelikan-Trägern

  1. Anreißen: Mit einer Wasserwaage oder einem Kreuzlinienlaser wird die horizontale Linie für die Unterkante des Fachbodens markiert.
  2. Bohren: Die Löcher für die Grundplatten der Pelikan-Träger werden gebohrt. Bei Fliesen (z. B. im Bad) ist ein spezieller Fliesenbohrer ohne Schlagfunktion zu verwenden.
  3. Fixieren: Die Grundplatte wird mit der Wand verschraubt. Es ist darauf zu achten, dass der Träger exakt im Lot steht.
  4. Einlegen: Der Fachboden (Glas oder Holz) wird eingeschoben.
  5. Klemmen: Die untere Einstellschraube des Trägers wird mit einem Schraubendreher angezogen, bis der „Schnabel“ das Regalbrett fest einklemmt. Bei Glasböden darf die Schraube nur handfest angezogen werden, um Spannungsrisse im Glas zu vermeiden.

3. Montage von Tablarträgern (unsichtbar)

Hier ist höchste Maßhaltigkeit gefragt. Die Bohrlöcher in der Wand müssen exakt mit den Sacklöchern im Fachboden übereinstimmen.

  1. Träger an der Wand montieren und mit einer Wasserwaage exakt ausrichten.
  2. Den Abstand der Träger-Mittelpunkte millimetergenau auf die Hinterkante des Fachbodens übertragen.
  3. Mit einer Ständerbohrmaschine oder einer mobilen Bohrhilfe (für den exakten 90°-Winkel) die Löcher in das Holz bohren. Der Bohrdurchmesser (meist 10 mm oder 12 mm) muss exakt zum Dorn des Trägers passen.
  4. Den Fachboden auf die Dorne schieben. Bei Modellen mit Exzenter-Verstellung kann nun durch einen Gabelschlüssel am Dorn die Neigung feinjustiert werden, bevor das Brett komplett an die Wand geschoben wird.

Anwendungsbereiche in der Praxis

Die Wahl des richtigen Regalhalters wird maßgeblich durch den Raum und den Verwendungszweck diktiert.

Küchenausbau

In der Küche dienen offene Regale oft der Aufbewahrung von schwerem Geschirr, Gläsern oder Vorratsgläsern. Ein Regalhalter Küche muss daher eine hohe Traglast aufweisen und resistent gegen Feuchtigkeit und Dämpfe sein. Verchromte Pelikan-Träger für satinierte Glasböden sind hier eine hygienische und leicht zu reinigende Lösung. Für schwere Töpfe greift man auf massive Metallwinkel zurück.

Bad und Sanitär

Im Badezimmer dominieren Glasböden, da sie optisch leicht wirken und feuchtigkeitsresistent sind. Ein Glasregalhalter aus Zinkdruckguss mit Chrom-Finish ist hier der Standard. Wichtig ist die Verwendung von korrosionsfreien Schrauben (Edelstahl A2), da herkömmliche verzinkte Schrauben im Feuchtraum über die Jahre Rost ansetzen können.

Wohn- und Schlafzimmer

Hier steht die Ästhetik im Vordergrund. Unsichtbare Regalhalter für dicke Massivholz- oder furnierte Wabenplatten (Leichtbauplatten) erzeugen eine moderne, schwebende Optik. Sollen Bücher getragen werden, muss die Hebelkraft genau berechnet und die Anzahl der Tablarträger entsprechend erhöht werden.

FAQ – Häufige technische Fragen zu Regalhaltern

Wie berechne ich die benötigte Tragkraft eines Regalhalters? Die Tragkraft wird pro Paar angegeben (z. B. 30 kg). Das Gewicht des Fachbodens selbst muss vom Maximalwert abgezogen werden. Zudem verringert sich die effektive Tragkraft, je tiefer der Fachboden ist, da der Hebelweg länger wird. Die vom Hersteller angegebene Tragkraft bezieht sich meist auf eine gleichmäßig verteilte Flächenlast, nicht auf eine Punktlast an der vorderen Kante.

Welche Schrauben eignen sich am besten für die Wandmontage? Für Mauerwerk sollten Spanplattenschrauben oder Holzschrauben mit Senkkopf oder Pan-Head verwendet werden, deren Durchmesser exakt auf den verwendeten Dübel abgestimmt ist (z. B. 5 mm Schraube für 8 mm Dübel). Der Antrieb sollte idealerweise TX (Torx) oder PZ (Pozidriv) sein, um eine hohe Kraftübertragung ohne Abrutschen des Bits zu gewährleisten.

Kann ich eine schwebende Regalhalterung an einer Trockenbauwand montieren? Das ist technisch sehr anspruchsvoll. Da der Hebel bei unsichtbaren Trägern extrem groß ist, reißen Hohlraumdübel in einfachem Gipskarton (12,5 mm) bei Belastung schnell aus. Eine Montage ist nur dann sicher, wenn die Träger direkt in das Ständerwerk (Holz oder Metallprofil) geschraubt werden oder die Wand doppelt beplankt bzw. mit OSB-Platten hinterlegt ist.

Warum kippt mein Regalbrett bei unsichtbaren Haltern nach vorne ab? Dies hat meist zwei Ursachen: Entweder wurden die Löcher im Holz nicht exakt im 90°-Winkel gebohrt, oder die Dübel in der Wand haben leicht nachgegeben. Hochwertige Tablarträger verfügen über eine Exzenter-Höhenverstellung am Dorn, mit der sich die Neigung nachträglich um einige Grad nach oben korrigieren lässt.

Sind Pelikan-Halterungen für Massivholz geeignet? Ja, solange die Materialstärke des Holzes innerhalb des Klemmbereichs des Trägers liegt (z. B. bis 25 mm). Da Holz jedoch arbeitet (schwindet und quillt), sollte die Klemmschraube bei jahreszeitlichen Schwankungen der Luftfeuchtigkeit gelegentlich auf ihren festen Sitz kontrolliert und gegebenenfalls leicht nachgezogen werden.

Wie weit darf ein Glasboden über den Pelikan-Träger hinausragen? Als technischer Richtwert gilt: Der Träger sollte mindestens 50 % bis 60 % der Tiefe des Glasbodens abstützen, um gefährliche Hebelkräfte an der Klemmung zu vermeiden. Ragt das Glas zu weit nach vorne über, kann bei Belastung der vorderen Kante das Glas an der hinteren Kante aus der Klemmung gehebelt werden oder brechen.
