Kabeldurchführung Rechteckig

Eine rechteckige Kabeldurchführung (oft auch als rechteckige Kabeltülle oder Kabeldurchlass bezeichnet) ist ein technisches Einbauelement für Möbeloberflächen, das die geordnete Durchleitung von Strom-, Daten- und Signalkabeln durch Tischplatten, Korpuswände oder Verkleidungen ermöglicht. Im professionellen Möbelbau und bei der Objekteinrichtung dient dieses Bauteil nicht nur der optischen Organisation, sondern vor allem dem mechanischen Schutz der Kabelmäntel vor scharfen Kanten sowie der Zugentlastung.

Im Gegensatz zu runden Standarddurchlässen bieten rechteckige Formate ein deutlich größeres Durchlassvolumen. Dies ist in modernen Arbeitsumgebungen zwingend erforderlich, da hier nicht nur einzelne USB- oder Netzwerkkabel geführt werden müssen, sondern komplexe Kabelbäume, voluminöse Schuko-Winkelstecker, klobige Netzteile oder sogar komplette Mehrfachsteckdosenleisten. Ein großformatiger Kabeldurchlass fungiert im Möbelbau wie ein gut strukturierter Verteilerkasten in der Hauselektrik: Er bündelt das Chaos und führt die Stränge geschützt an ihren Bestimmungsort.

Anatomie und technische Konstruktion

Eine professionelle Kabeldurchführung für Schreibtische im Rechteckformat besteht in der Regel aus mehreren präzise aufeinander abgestimmten Komponenten. Die Kenntnis dieser Bauteile ist für den Monteur und Planer essenziell, um die Kompatibilität mit der jeweiligen Tischplatte und dem Kabelmanagement-System sicherzustellen.

Der Einbaurahmen (Zarge)

Der äußere Rahmen ist das statische Element, das fest in den gefrästen oder gesägten Ausschnitt der Trägerplatte eingesetzt wird. Er verfügt über einen umlaufenden Kragen (Auflageflansch), der meist zwischen 1,5 mm und 3 mm stark ist. Dieser Kragen deckt die Schnittkante der Spanplatte oder des Massivholzes sauber ab und verzeiht minimale Toleranzen, die beim manuellen Fräsen oder Sägen entstehen können. Die Einbautiefe des Rahmens variiert je nach Modell, liegt aber typischerweise bei 25 mm bis 30 mm, was eine problemlose Montage in Standard-Tischplatten mit Stärken von 19 mm, 22 mm oder 25 mm ermöglicht.

Der Klappdeckel (Abdeckung)

Der Deckel verschließt die Öffnung flächenbündig oder leicht erhaben. Bei hochwertigen Modellen ist dieser Deckel klappbar gelagert und kann bei Bedarf komplett werkzeuglos entnommen werden. Dies ist der entscheidende Moment bei der Installation der IT-Hardware: Der Deckel wird entfernt, der gesamte Kabelstrang samt dicken Kaltgerätesteckern wird durch die Öffnung geführt, und anschließend wird der Deckel wieder eingesetzt. Ein Arretiermechanismus – oft über kleine Kunststoffnasen oder eine leichte Federklemmung gelöst – verhindert, dass der Deckel durch starre, unter Spannung stehende Kabel aus dem Rahmen gedrückt wird.

Die Bürstendichtung (Staub- und Rutschschutz)

An der Längsseite der Öffnung (seltener an der Querseite) befindet sich eine dichte Nylon-Bürsteneinlage. Diese erfüllt zwei technische Hauptfunktionen. Erstens schließt sie den Spalt zwischen dem geschlossenen Deckel und den hindurchgeführten Kabeln ab, was das Eindringen von Staub, Schmutz oder Kleinteilen in den Kabelkanal unter dem Tisch minimiert. Zweitens bietet die Bürste einen mechanischen Widerstand. Wenn ein Kabel auf dem Tisch nicht benötigt wird, verhindert die Reibung der Borsten, dass das Kabel durch sein Eigengewicht in den Untertischbereich zurückrutscht.

Materialien und Oberflächenbeschaffenheit

Die Wahl des Materials für einen Kabeldurchlass rechteckig hängt stark von der Beanspruchung und dem architektonischen Konzept des Raumes ab. Während im reinen Funktionsbereich oft Kunststoffe zum Einsatz kommen, verlangt der hochwertige Innenausbau nach metallischen Werkstoffen.

Aluminium (Eloxiert und Pulverbeschichtet)

Die Kabeldurchführung Aluminium stellt den Industriestandard für Konferenztische und professionelle Büroarbeitsplätze dar. Aluminium bietet eine extrem hohe Verwindungssteifigkeit bei geringem Gewicht. Die Oberflächenveredelung erfolgt meist durch Eloxieren (anodische Oxidation). Dabei wird die oberste Schicht des Aluminiums in ein robustes Oxid umgewandelt. Eine solche Kabeldurchführung Silber ist unempfindlich gegen Kratzer durch über den Tisch gezogene Steckergehäuse.

Für farbliche Anpassungen an moderne Dekore (z. B. Anthrazit, Schwarz matt oder Reinweiß) wird das Aluminium pulverbeschichtet. Die Pulverbeschichtung brennt sich bei hohen Temperaturen in das Metall ein und bildet eine schlagfeste Schicht. Beliebte Ausführungen in diesem Bereich sind der Aluminium Kabeldurchlass 160x80mm, Schwarz für dunkle Holzdekore oder die Kabeldurchführung Weiß für minimalistische, helle Bürolandschaften.

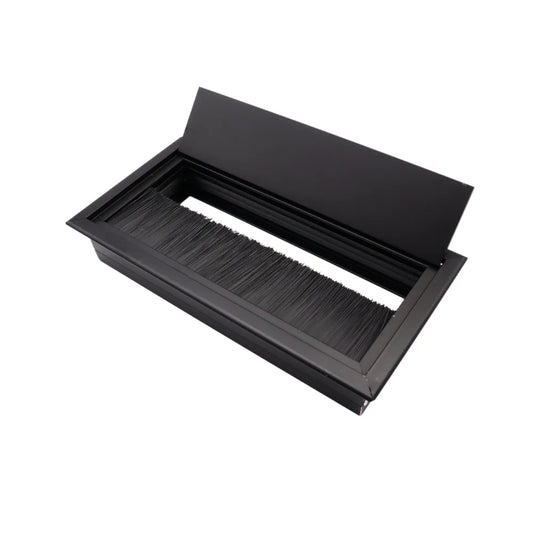

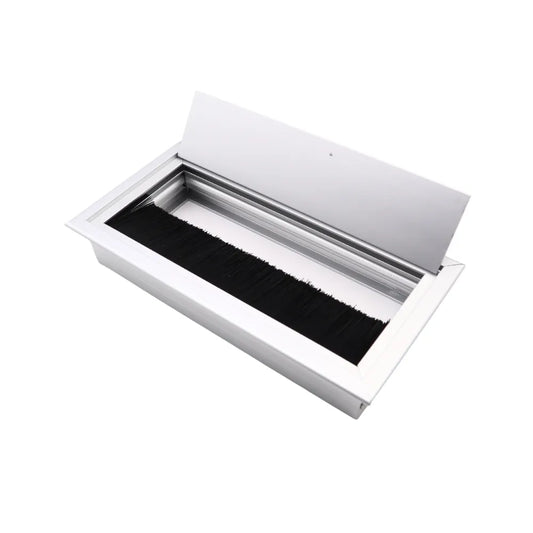

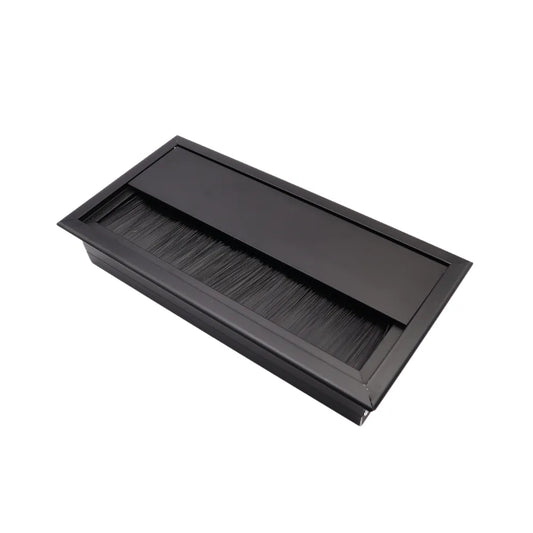

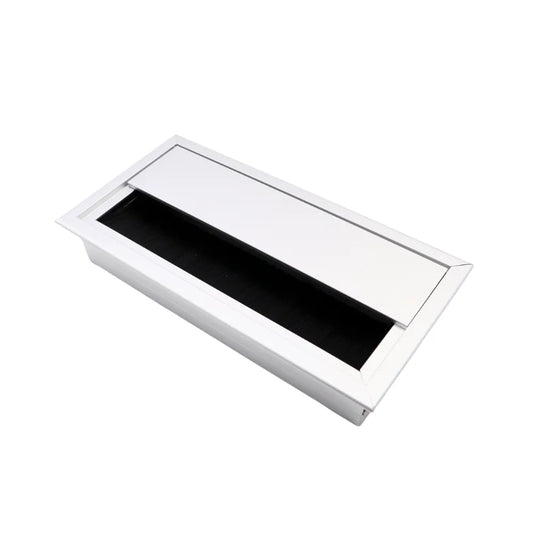

Design-Varianten: Das "Wave"-Profil

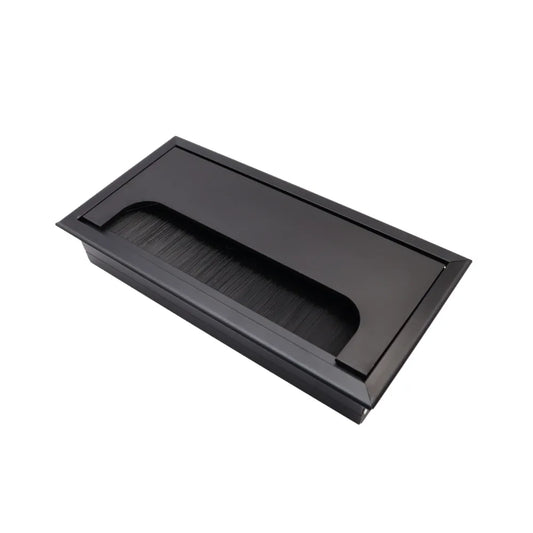

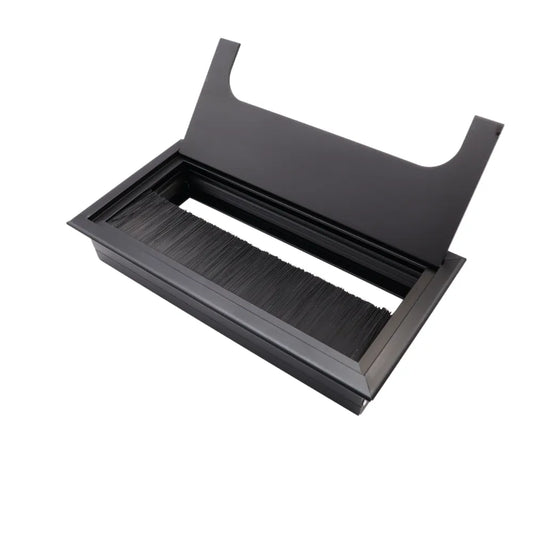

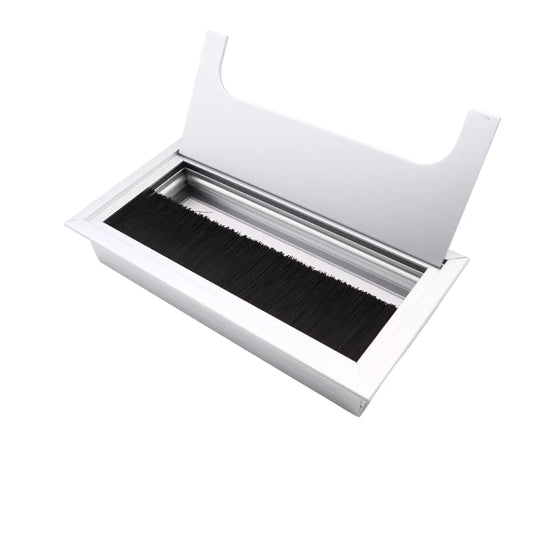

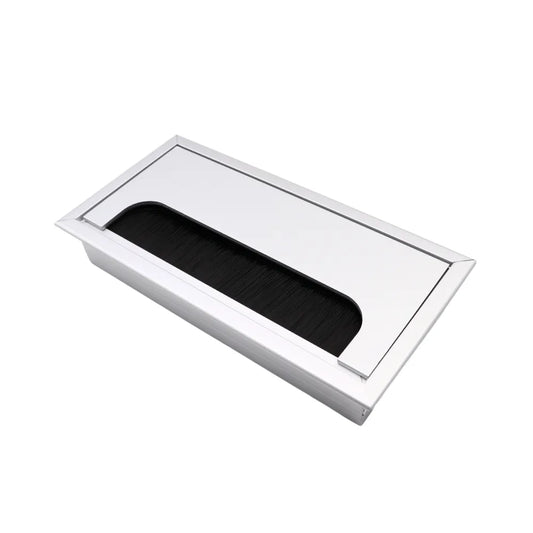

Neben den streng geradlinigen Standardmodellen gibt es ergonomisch geformte Varianten. Ein Beispiel hierfür ist der Aluminium Kabeldurchlass 160x80mm, Schwarz "Wave" oder der Aluminium Kabeldurchlass 160x80mm, Silber "Wave". Bei diesen Modellen ist der Eingriffsbereich der Klappe leicht gewellt ausgeführt. Dies erleichtert das blinde Ertasten und Öffnen der Klappe unter dem Schreibtisch und verleiht dem Bauteil eine fließende, moderne Optik, die besonders bei organisch geformten Tischplatten zur Geltung kommt.

Kunststoff und weitere Metalle

Neben Aluminium kommen im Objektbereich auch Kabeldurchführung Plastik zum Einsatz, meist aus schlagfestem ABS. Diese sind korrosionsfrei und bieten eine gute elektrische Isolierung. Wenn ein höheres Gewicht oder eine spezielle Haptik gefordert ist, greifen Planer zur Kabeldurchführung Metall aus Zinkdruckguss oder Stahl, die oft in speziellen Finishes veredelt werden.

Kapazitätsplanung: Runder vs. Rechteckiger Durchlass

Ein häufiger Fehler bei der Planung von Arbeitsplätzen ist die Unterschätzung des benötigten Kabelquerschnitts. Eine klassische Kabeldurchführung Rund, wie beispielsweise die Schreibtischkabeldurchführung 60mm, bietet eine Querschnittsfläche von knapp 2800 mm². Zieht man den Platz für den Rahmen ab, bleibt oft nur Raum für zwei bis drei Standardkabel. Sobald ein DVI-Stecker oder ein Schuko-Stecker hindurch muss, stößt das runde 60 mm Format an seine physikalischen Grenzen.

Ein rechteckiger Durchlass mit dem Branchenstandardmaß von 160 mm x 80 mm bietet hingegen eine Bruttofläche von 12800 mm². Hier lassen sich problemlos durchführen:

• 2x 230V Kaltgerätekabel (Ø ca. 8 mm)
• 1x DisplayPort oder HDMI-Kabel (Steckerbreite oft über 20 mm)
• 4x USB- oder Netzwerkkabel (Ø ca. 5 mm)
• Diverse dünne Signalkabel für Peripherie

Wer noch größere Kapazitäten benötigt, plant mehrere Einheiten nebeneinander oder greift auf längere Sonderformate zurück. Für quadratische Tischausschnitte, etwa in Eckbereichen, bietet sich als Alternative die Kabeldurchführung Quadratisch an.

Montage und Frästechnik: Ein Leitfaden für Monteure

Die Installation einer kabeltülle rechteckig erfordert im Gegensatz zum runden Durchlass (der simpel mit einer Lochsäge gebohrt wird) handwerkliches Geschick und das richtige Werkzeug. Der Ausschnitt muss exakt winklig und maßhaltig sein, da der schmale Auflageflansch des Rahmens keine großen Fehlertoleranzen verzeiht.

Werkzeugauswahl

Für eine saubere Kante in melaminbeschichteten Spanplatten oder MDF wird zwingend eine Oberfräse benötigt. Ein Ausschnitt mit der Stichsäge führt fast unweigerlich zu Ausrissen im Dekor und ungeraden Kanten, die der Rahmen nicht ausgleichen kann. Benötigt werden:

• Oberfräse (min. 1000 W)
• Scharfer Nutfräser (Ø 8 mm oder 10 mm, idealerweise mit HW-Wendeplatten)
• Kopierring und eine exakt gefertigte Frässchablone
• Alternativ: Führungsschiene und Zwingen

Ermittlung des Einbaumaßes

Vor dem Fräsen muss das exakte Einbaumaß (Fräsmaß) ermittelt werden. Dieses ist nicht identisch mit dem Außenmaß! Bei einem Aluminium Kabeldurchlass 160x80mm, Weiß beträgt das Außenmaß zwar 160 mm x 80 mm, das Einbaumaß für den Korpus liegt jedoch meist bei 148 mm x 68 mm (Herstellerangaben zwingend prüfen). Es empfiehlt sich, ein umlaufendes Spiel von 1 mm einzuplanen, damit der Rahmen spannungsfrei eingesetzt werden kann. Sitzt der Rahmen zu stramm, kann sich der Einbaurahmen verziehen, was dazu führt, dass der Klappdeckel klemmt.

Der Fräsvorgang

1. Positionierung: Die Position der Kabeldurchführung Schreibtischplatte wird angezeichnet. Standardmäßig sitzt der Durchlass mittig im hinteren Drittel des Schreibtisches, ca. 100 mm bis 150 mm von der Hinterkante entfernt, um Kollisionen mit der Tischgestell-Traverse zu vermeiden.
2. Vorbohren: Um den Fräser eintauchen zu lassen, wird ein Loch (Ø 12 mm) innerhalb der zu entfernenden Fläche gebohrt.
3. Fräsen: Mit der Oberfräse und Schablone wird der Ausschnitt in mehreren Zustellungen (max. 8 mm pro Fräsgang) ausgefräst, um den Fräser nicht zu überhitzen und Brandspuren am Holz zu vermeiden.
4. Eckenbearbeitung: Da ein runder Fräser keine 90° Innenecken erzeugen kann, bleiben in den Ecken Radien stehen. Viele moderne rechteckige Kabeldurchführungen haben an der Unterseite des Rahmens entsprechend abgerundete Ecken, sodass sie direkt in den gefrästen Ausschnitt passen. Ist der Rahmen jedoch scharfkantig, müssen die Ecken in der Tischplatte mit einem scharfen Stechbeitel manuell rechtwinklig ausgestochen werden.

Fixierung

In der Regel wird der Rahmen der Schreibtisch Kabeldurchführung nur stramm eingedrückt (Presspassung). Bei extrem glatten Trägermaterialien oder wenn Zugkräfte zu erwarten sind, kann der Rahmen punktuell mit etwas Montagekleber oder transparentem Silikon an der Innenkante fixiert werden. Von der Verwendung von Konstruktionsklebern (PU-Kleber) ist abzuraten, da der Durchlass bei einem späteren Tausch oder Umzug nicht mehr zerstörungsfrei entfernt werden kann.

Einsatzbereiche und Raumplanung

Rechteckige Durchlässe sind nicht auf den klassischen Büro-Schreibtisch beschränkt. Sie finden in zahlreichen Gewerken der Möbelmontage Anwendung.

Konferenzanlagen und Meeting-Räume

Bei großen Besprechungstischen werden oft mehrere Durchlässe in Reihe montiert. Hier fungiert der Kabeldurchlass rechteckig als Zugangspunkt zu darunterliegenden Kabelwannen, in denen Steckdosenleisten und AV-Technik (HDMI-Extender, Netzwerk-Switches) unsichtbar verbaut sind. Die breite Öffnung ermöglicht es den Teilnehmern, ihre eigenen Laptop-Netzteile temporär in der Wanne zu verstauen und nur das dünne Ladekabel durch die Bürstendichtung nach oben zu führen. Für ein einheitliches Bild werden hier oft Modelle aus derselben Serie gewählt, wie der Aluminium Kabeldurchlass 160x80mm, Silber.

Medienwände und TV-Sideboards

Im Wohnbereich, speziell beim Bau von maßgefertigten TV-Lowboards, steht der Monteur vor dem Problem, starre HDMI-Kabel und dicke Kaltgerätestecker vom Fernseher in den Korpus zum AV-Receiver zu führen. Eine Kabeldurchführungen Wand oder ein Durchlass im Oberboden des Sideboards muss breit genug sein, um diese Stecker aufzunehmen. Hier bietet sich ein schwarzes oder eloxiertes Modell an, das optisch mit der Unterhaltungselektronik verschmilzt (siehe Kabeldurchführung Schwarz).

Küchenbau und Arbeitsplatten

Wird eine kabeldurchführung tisch in einer Küchenarbeitsplatte geplant (z. B. für Kaffeemaschinen oder absenkbare Steckdosen), muss die Abdichtung beachtet werden. Standard-Durchlässe sind nicht wasserdicht. Wenn Flüssigkeiten auf der Arbeitsplatte auslaufen, können diese durch die Bürstendichtung in den Unterschrank tropfen. In solchen Feuchträumen muss der Ausschnitt in der Arbeitsplatte zwingend mit Silikon oder wasserfestem Leim versiegelt werden, bevor der Rahmen eingesetzt wird, um ein Aufquellen der Spanplatte zu verhindern. Suchanfragen wie "kabeldurchführung wasserdicht" zeigen den Bedarf – hier muss der Monteur auf spezielle, mit Gummidichtungen versehene Systeme ausweichen oder den Durchlass an einer erhöhten, spritzwassergeschützten Position planen.

Integration in das gesamte Kabelmanagement

Eine Kabeldurchführung schreibtisch rechteckig ist immer nur der erste Schritt eines durchdachten Kabelmanagements. Wenn die Kabel den Durchlass passiert haben, hängen sie lose unter dem Tisch. Um Zugbelastungen auf die Steckverbindungen der Geräte zu vermeiden, müssen die Kabel direkt unterhalb der Tischplatte abgefangen werden.

Hier kommen Kabelwannen, Gitterrinnen oder flexible Kabelkanäle (Kabel-Schlangen) zum Einsatz. Der Monteur muss sicherstellen, dass die Position der Kabeldurchführungen Tisch exakt über dem Einlass der Kabelwanne liegt. Bei höhenverstellbaren Schreibtischen ist zusätzlich darauf zu achten, dass die Kabel unterhalb des Durchlasses eine ausreichende Zugschleife bilden, um den Hub des Tisches von oft mehr als 650 mm (z. B. von 600 mm auf 1250 mm Stehhöhe) ohne Spannung auszugleichen.

Häufig gestellte Fragen (FAQ) zur Montage und Auswahl

Welche Maße hat eine Standard-Kabeldurchführung rechteckig? Das in der Möbelindustrie am weitesten verbreitete Standardaußenmaß beträgt 160 mm x 80 mm. Es gibt jedoch auch schmälere Varianten (z. B. 160 mm x 60 mm) oder deutlich längere Ausführungen (bis zu 300 mm oder 400 mm) für Konferenztische. Achten Sie bei der Planung immer auf das spezifische Fräsmaß des Herstellers.

Wie groß muss der Abstand zur Tischkante sein? Um die statische Stabilität der Tischplatte nicht zu gefährden, sollte der Ausschnitt mindestens 50 mm, besser 100 mm von der Hinterkante entfernt gefräst werden. Zudem muss zwingend der Freiraum unter dem Tisch geprüft werden, damit der Durchlass nicht mit der Traverse des Tischgestells kollidiert.

Kann ich eine rechteckige Kabeldurchführung in eine Massivholzplatte einbauen? Ja, das ist problemlos möglich. Bei Massivholz ist jedoch darauf zu achten, dass das Holz arbeitet (quillt und schwindet). Der Ausschnitt sollte daher mit etwa 1 mm bis 1,5 mm Spiel gefräst werden, damit der starre Aluminiumrahmen bei schwindendem Holz nicht unter Druck gerät und die Tischplatte im schlimmsten Fall reißen lässt.

Gibt es rechteckige Kabeldurchführungen aus Holz? Obwohl Kunden gelegentlich nach einer "kabeldurchführung holz" suchen, sind Durchlässe aus echtem Vollholz selten, da die feinen Stege schnell brechen und die Reibung der Kabel das Holz beschädigt. Die branchenübliche Lösung ist es, auf farblich passende metallische oder Kunststoff-Durchlässe zurückzugreifen, beispielsweise in Tönen, die mit Eiche oder Buche harmonieren, oder neutrale Farben wie Schwarz oder Silber zu wählen.

Wie reinige ich die Bürstendichtung? In der Nylon-Bürstendichtung sammelt sich über die Jahre unweigerlich Staub. Die Bürste kann bei den meisten Modellen nicht einzeln entnommen werden. Zur Reinigung empfiehlt sich das Absaugen mit einem Bürstenaufsatz des Staubsaugers oder das Ausblasen mit Druckluft. Bei starker Verschmutzung kann die Bürste mit einem leicht feuchten Mikrofasertuch abgewischt werden.

Was ist eine Kabeldurchführung in U-Form? Der Begriff "kabeldurchführung u-form" bezieht sich meist auf Kantenschutzprofile oder offene Tüllen, die an den Rand einer Tischplatte geschoben werden, anstatt ein Loch in die Mitte der Platte zu bohren. Dies wird genutzt, wenn Tische bündig an einer Wand stehen und die Kabel an der hinteren Tischkante hinabgeführt werden sollen.
