Gasdruckdämpfer richtig dimensionieren — Kraft in Newton berechnen
Gasdruckdämpfer (in der Fachsprache auch Gasdruckfeder genannt) halten nach oben öffnende Möbelklappen sicher in Position und steuern die Schließbewegung. Die benötigte Ausschubkraft wird in Newton (N) angegeben. Sie berechnet sich primär aus dem Gewicht der Front, der Klappenhöhe und dem Hebelarm. Als technische Faustregel gilt: Pro Kilogramm Klappengewicht werden 10 N Kraft benötigt, multipliziert mit einem aus der Möbelgeometrie resultierenden Hebel-Faktor.
Grundlagen der Gasdruckfeder-Berechnung
Die korrekte Dimensionierung von Beschlägen ist im Möbelbau entscheidend für die Langlebigkeit der Konstruktion. Eine zu schwach ausgelegte Gasdruckfeder kann die Klappe nicht offen halten, was zu Verletzungsrisiken führt. Ist die Kraft in Newton hingegen zu hoch gewählt, lässt sich das Möbelstück kaum schließen, und die enormen Hebelkräfte können die Scharniere aus der Spanplatte reißen.

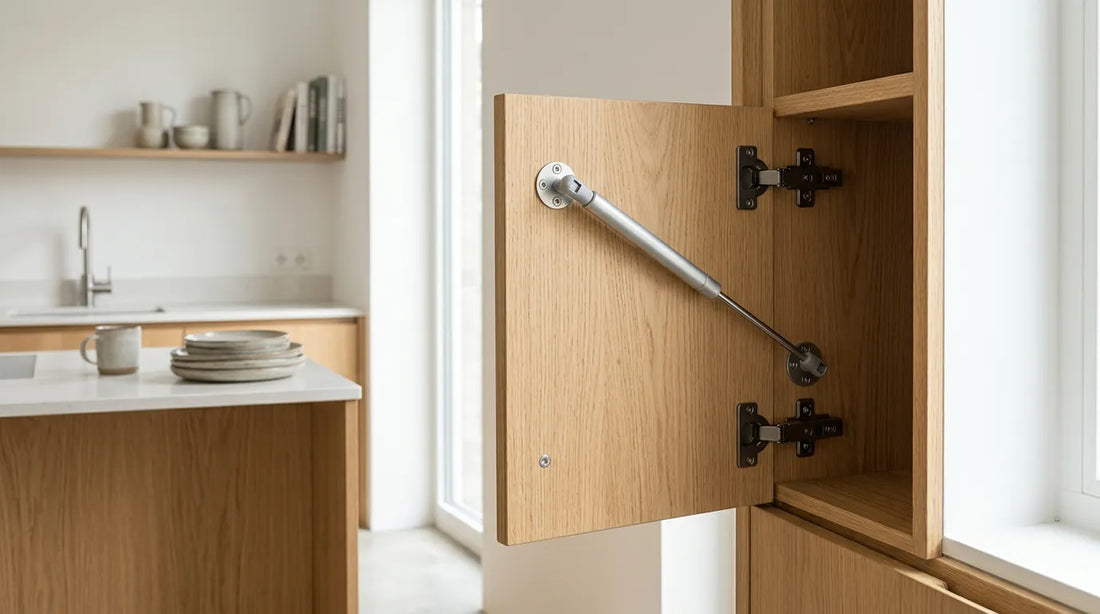

Wie ein unsichtbarer Muskel im Korpus übernimmt der Dämpfer das Heben und Halten der Last. Die Mechanik basiert auf einem Zylinder, der mit Stickstoff unter hohem Druck gefüllt ist. Beim Schließen der Klappe fährt die Kolbenstange ein und komprimiert das Gas weiter. Beim Öffnen entspannt sich das Gas und drückt die Kolbenstange heraus.
Dieser Ratgeber richtet sich an Monteure und Schreiner, die Gasdruckdämpfer für Oberschränke, Truhen oder Klappenmöbel exakt berechnen und montieren müssen. Der Zeitaufwand für die Berechnung und das Einmessen der Befestigungspunkte beträgt pro Korpus etwa 15 bis 20 Minuten.
Benötigtes Werkzeug und Material
Für die exakte Ermittlung der Werte und die anschließende Montage benötigen Sie folgende Hilfsmittel:
- Küchenwaage oder digitale Kofferwaage (zur exakten Gewichtsermittlung der Front)
- Zollstock oder Rollmaßband (für Längenangaben in mm)
- Taschenrechner
- Akkuschrauber mit passenden Bits (meist PZ oder TX)
- Spanplattenschrauben (typischerweise 3,5 mm oder 4 mm Durchmesser, Senkkopf)
- Vorstecher oder Holzbohrer (3 mm) zum Vorbohren der Befestigungspunkte
Schritt-für-Schritt-Anleitung: Gasdruckfeder für Möbel berechnen
Die Berechnung der Ausschubkraft erfordert exakte Messwerte. Schätzungen führen in der Regel zu einer Fehlfunktion der Klappenmechanik.
1. Klappengewicht exakt ermitteln
Das Gewicht der Front ist die wichtigste Variable. Wiegen Sie die Klappe im demontierten Zustand. Falls die Front noch nicht zugeschnitten ist, können Sie das Gewicht über das spezifische Materialgewicht berechnen.
Typische Richtwerte für Plattenmaterialien (bei 19 mm Stärke):
- MDF (Mitteldichte Faserplatte): ca. 14 kg pro Quadratmeter
- Spanplatte (melaminbeschichtet): ca. 13 kg pro Quadratmeter
- Massivholz (Eiche/Buche): ca. 15 kg pro Quadratmeter
Addieren Sie zwingend das Gewicht der Möbelgriffe. Ein massiver Stangengriff aus Edelstahl kann schnell 200 bis 400 Gramm wiegen und verschiebt den Schwerpunkt der Klappe drastisch nach unten, was den Hebelarm verlängert.
2. Klappenhöhe messen
Messen Sie die exakte Höhe der Front in mm. Die Breite der Klappe ist für die Berechnung der Kraft in Newton physikalisch irrelevant, da sich das Gewicht bereits aus der Gesamtfläche ergibt. Die Breite ist lediglich entscheidend für die Frage, ob zwei Dämpfer verbaut werden müssen (was ab einer Breite von 400 mm zwingend erforderlich ist, um ein Verziehen der Front zu verhindern).
3. Die Newton-Formel anwenden
In der Beschlagtechnik hat sich eine vereinfachte, aber sehr präzise Formel für Standard-Möbelklappen (Öffnungswinkel 90° bis 110°) etabliert.
Die Formel lautet: (Klappengewicht in kg x Klappenhöhe in mm) / 18 = Benötigte Gesamtkraft in Newton
Rechenbeispiel: Eine Klappe aus MDF wiegt inklusive Griff exakt 3,5 kg. Die Höhe der Klappe beträgt 400 mm. (3,5 kg x 400 mm) / 18 = 77,7 N.
Da ab 400 mm Breite immer zwei Dämpfer (links und rechts im Korpus) montiert werden, teilt man diesen Wert durch zwei: 77,7 N / 2 = 38,8 N pro Dämpfer.
4. Den passenden Dämpfer auswählen
Gasdruckfedern werden in standardisierten Kraftstufen produziert, typischerweise in 50 N, 60 N, 80 N, 100 N, 120 N und 150 N. Im obigen Rechenbeispiel benötigen Sie pro Seite knapp 39 N. Sie runden hier auf die nächsthöhere Standardgröße auf und wählen zwei Dämpfer mit jeweils 50 N.
Für große Truhen oder Fronten aus dickem Massivholz reicht das Standard-Sortiment oft nicht aus. Hier müssen Gasdruckdämpfer für Schwere Klappen eingesetzt werden, die Kräfte von 200 N bis zu 450 N und mehr aufbringen können.
5. Den Hub und die Einbaulänge berücksichtigen
Neben der Kraft ist der Hub entscheidend. Der Hub bezeichnet den Auszugsweg der Kolbenstange in mm. Die Gesamtlänge des Dämpfers im ausgefahrenen Zustand (gemessen von Kugelgelenk zu Kugelgelenk) muss zur lichten Tiefe und Höhe des Korpus passen. Ein typischer Dämpfer für Küchenoberschränke hat eine ausgefahrene Länge von ca. 250 mm bis 270 mm und einen Hub von etwa 90 mm.
6. Optische Abstimmung auf das Möbelstück
Da die Mechanik beim Öffnen des Schranks sichtbar ist, sollte die Farbe des Zylinders zum Korpusdekor passen. Für helle Innenräume oder weiße Korpusse eignen sich Gasdruckdämpfer Weiß. Bei modernen, dunklen Küchen im Industrial-Stil integrieren sich Gasdruckdämpfer Schwarz unauffällig in das Gesamtbild. Für klassische Holzdekore oder technische Umgebungen greift man meist auf Gasdruckdämpfer Silber zurück.
Typische Fehler bei der Auswahl und Montage
Bei der Konstruktion von Klappenmöbeln kommt es häufig zu technischen Missverständnissen, die die Funktion beeinträchtigen.
Verwechslung mit dem Möbeldämpfer Ein Gasdruckdämpfer ist ein aktives Hebe- und Halteelement. Er darf unter keinen Umständen mit einem Möbeldämpfer (auch Soft-Close-Stopper genannt) verwechselt werden. Ein Soft-Close-Dämpfer bremst lediglich die Schließgeschwindigkeit einer Tür ab, baut aber keine Haltekraft auf.
Falsche Scharnierauswahl Die Gasdruckfeder übernimmt nicht die Funktion des Scharniers. Die Klappe muss weiterhin mit Topfbändern am Korpus befestigt werden. Achten Sie darauf, dass der Öffnungswinkel der Scharniere (typischerweise 95° oder 110°) mit der Geometrie des Dämpfers übereinstimmt. Ob Sie ein Scharnier für den Eckanschlag oder den Innenanschlag verwenden, ändert nichts an der Newton-Berechnung, verschiebt aber den Montagepunkt der Befestigungswinkel um die Stärke der Seitenwand (meist 16 mm oder 18 mm).
Einseitige Montage Aus Kostengründen wird oft nur ein Dämpfer auf einer Seite montiert. Dies führt bei breiten Klappen zwangsläufig dazu, dass sich das Material verzieht. Die Spaltmaße stimmen nicht mehr, und die Scharniere verschleißen einseitig. Montieren Sie ab 400 mm Frontbreite immer zwei Dämpfer mit der jeweils halbierten Newton-Zahl.
Falsche Ausrichtung des Zylinders Ein technischer Fehler bei der Montage ist die falsche Einbaurichtung. Die dicke Seite (der Zylinder) sollte im geschlossenen Zustand nach oben zeigen, die dünne Kolbenstange nach unten. Dies gewährleistet, dass das interne Schmiermittel die Dichtungen der Kolbenstange permanent benetzt, was ein Austrocknen verhindert und die Lebensdauer maximiert.
FAQ – Häufige Fragen zur Dimensionierung
Kann ich eine zu starke Gasdruckfeder einbauen, um auf Nummer sicher zu gehen? Nein. Wenn Sie beispielsweise einen 150 N Dämpfer in eine leichte 2-kg-Klappe einbauen, lässt sich das Möbelstück nur mit extremem Kraftaufwand schließen. Im schlimmsten Fall reißen die Spanplattenschrauben durch die Hebelwirkung aus den Befestigungspunkten. Die Kraft muss exakt auf das Gewicht abgestimmt sein.
Wie finde ich die richtigen Montagepunkte im Korpus? Die genauen Maße für die Vorbohrungen hängen vom Hersteller und der Gesamtlänge des Dämpfers ab. Den Beschlägen liegt in der Regel ein Datenblatt mit Maßangaben in mm bei. Der obere Befestigungspunkt an der Klappe liegt meist im unteren Drittel der Fronthöhe, während der Befestigungspunkt im Korpus entsprechend der gewünschten Öffnungsgeometrie (z. B. 90°) im Rastermaß zurückgesetzt wird. Einige Systeme nutzen das System 32 für die Bohrungen im Korpus.
Was passiert, wenn die Gasdruckfeder mit der Zeit an Kraft verliert? Gasdruckfedern sind Verschleißteile. Über Jahre hinweg kann minimal Stickstoff durch die Dichtungen entweichen, wodurch die Haltekraft in Newton sinkt. Die Klappe hält dann nicht mehr in der obersten Position. In diesem Fall kann der Dämpfer nicht repariert oder nachgefüllt werden; er muss durch ein Bauteil mit identischer Länge und gleicher Newton-Zahl ersetzt werden. Der Austausch erfolgt meist werkzeuglos durch das Lösen einer kleinen Metallfeder am Kugelgelenk.
